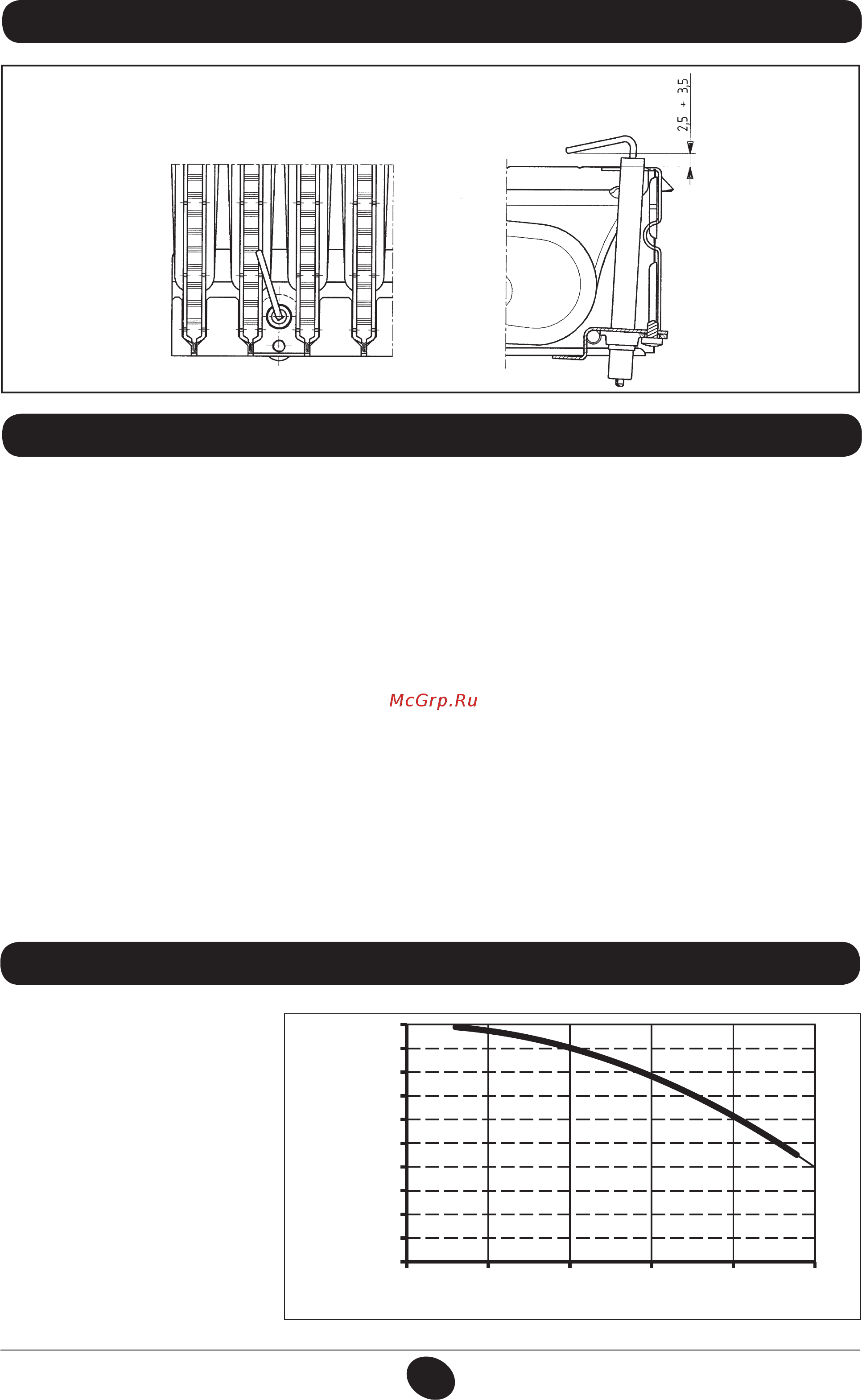

![Baxi ECO-4s 24 [22/36] Руководство для технического персонала](/views2/1250664/page22/bg16.png)
22
7658828.02 - ru
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
23. РАСПОЛОЖЕНИЕ ЭЛЕКТРОДА ЗАЖИГАНИЯ – ДАТЧИКА ПЛАМЕНИ
Рис.13
9912070100
При необходимости контроля отходящих газов котлы с принудительной тягой имеют две точки замера, расположенных на
коаксиальной входной муфте.
Одна из них находится на вытяжном дымоходе и позволяет контролировать соответствие отходящих газов гигиеническим
нормам.
Вторая точка замера находится на трубе забора воздуха и позволяет определить наличие продуктов сгорания в забираемом
воздухе при использовании коаксиальной системы труб.
В точках замера определяют:
• температуру продуктов сгорания
• содержание кислорода (О
2
) или, наоборот, двуокиси углерода (СО
2
)
• содержание окиси углерода (СО)
Температура подаваемого воздуха определяется в точке замера на подаче воздуха в коаксиальной входной муфте.
Примечание: для регулирования максимальной мощности смотри главу 19.
Если необходим контроль отходящих газов в моделях с естественной тягой в, то в дымоходе следует проделать отверстие на
расстоянии от котла, равном двум внутренним диаметрам трубы.
В точке замера определяют:
• температуру продуктов сгорания
• содержание кислорода (О
2
) или, наоборот, двуокиси углерода (СО
2
)
• содержание окиси углерода (СО)
Замер температуры поступающего воздуха проводится рядом с местом входа воздуха в котел.
Отверстие проделывается установщиком при первоначальной установке агрегата и должно быть затем герметично заделано,
чтобы избежать просачивания продуктов сгорания при нормальной работе
.
24. КОНТРОЛЬ ОТХОДЯЩИХ ГАЗОВ
25. ХАРАКТЕРИСТИКИ РАСХОД/НАПОР
Высокопроизводительный насос
подходит для установки в любой
отопительной однотрубной или
двухтрубной системе. Встроенный в
него клапан воздухоотводчик позволяет
эффективно удалять находящийся
в отопительной системе воздух.
Нижеприведенные характеристики
уже учитывают гидравлическое
сопротивление элементов котла.
График 1
Расход (л/час)
Напор (м вод. ст.)
1602_1805.eps
0
0,5
1
1,5
2
2,5
3
3,5
4
4,5
5
0 200 400 600 800 1000
