Baxi ECO4S 18 F 7659669-- [31/36] Цвет проводов
![Baxi ECO-4s 24 [31/36] Цвет проводов](/views2/1250664/page31/bg1f.png)
31
7658828.02 - ru
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
24

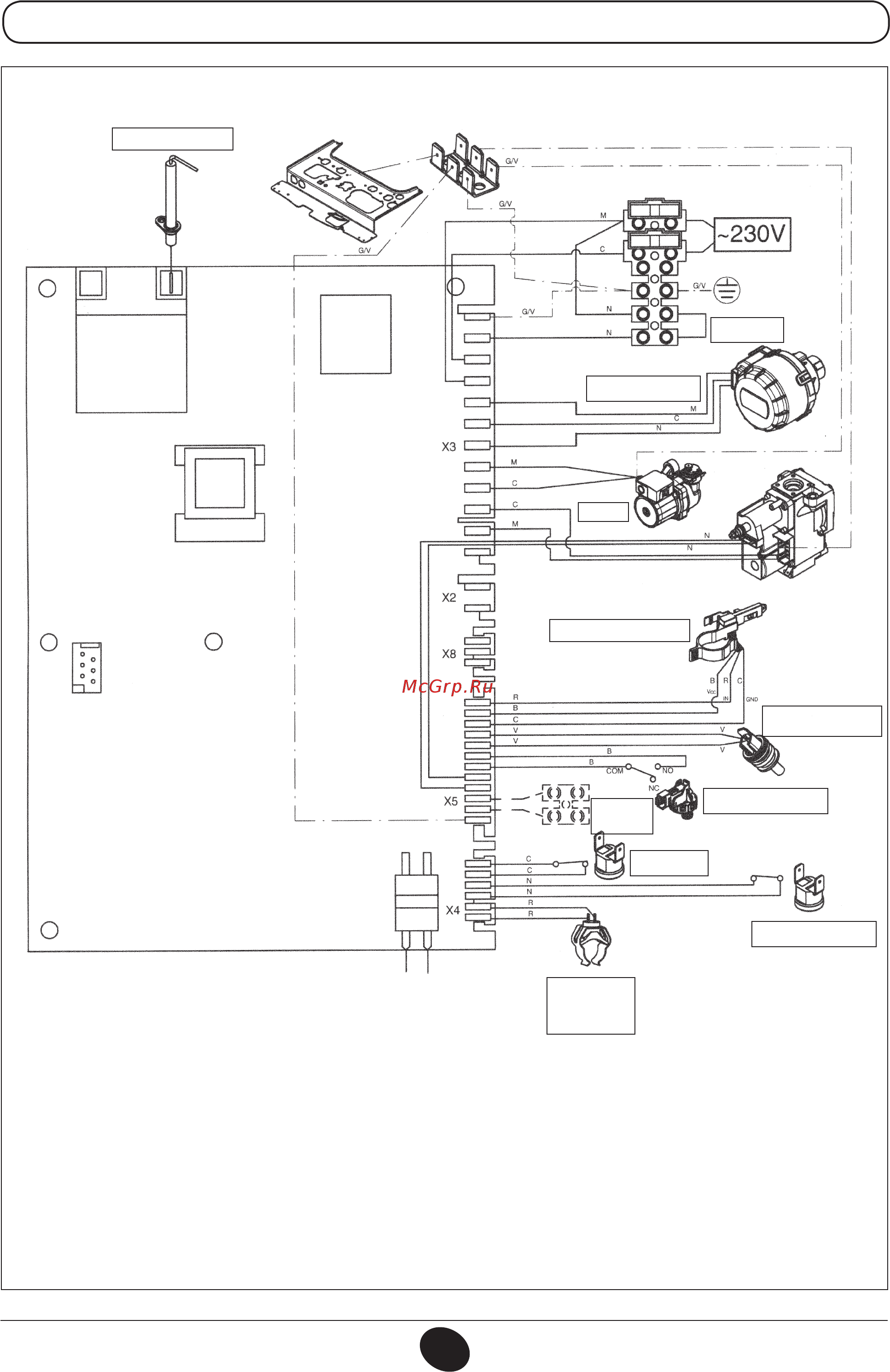

Цвет проводов
C = голубой
М = коричневый
N = черный
R = красный
G/V = желтый/зеленый
B = белый
V = зеленый
НАСОС
ДАТЧИК ТЕМПЕРАТУРЫ
ГВС
ТЕРМОСТАТ
ПЕРЕГРЕВА
ТЕРМОСТАТ–
ДАТЧИК ТЯГИ
ЭЛЕКТРОД ЗАЖИГАНИЯ/
КОНТРОЛЯ ПЛАМЕНИ
ДАТЧИК ПРОТОКА
СИСТЕМЫ ГВС
ДАТЧИК
УЛИЧНОЙ
ТЕМПЕРАТУРЫ
ДАТЧИК
ТЕМПЕРАТУРЫ
СИСТЕМЫ
ОТОПЛЕНИЯ
CG_2076 / 1001_1807
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
КОМНАТНЫЙ
ТЕРМОСТАТ
МОТОР ТРЕХХОДОВОГО
КЛАПАНА
РЕЛЕ МИНИМАЛЬНОГО
ДАВЛЕНИЯ
