РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
19. ПОРЯДОК ПЕРЕВОДА КОТЛА НА ДРУГОЙ ТИП ГАЗА И НАСТРОЙКИ ДАВЛЕНИЯ
• Открутить винт на штуцере (Pb, рис. 10) и присоединить к штуцеру (Pb) манометр.
• Открыть газовый кран и установить переключатель режимов (Рис.2) в положение Зима и подождать до включения котла.
• Проверить динамическое входное давление газа (штуцер Pb, рис. 10). Номинальные давления: 20 мбар для природного газа,
37 мбар для пропана.
• Выключить котел и закрыть газовый кран.
• Отсоединить манометр и закрутить винт на штуцере Pb
Настройка максимального давления
• Открутить винт на штуцере Ра (рис. 10) и присоединить к штуцеру Ра манометр.
• Открыть газовый кран и установить переключатель режимов (Рис.2) в положение Зима и подождать до включения котла.
Убедиться, что котел работает на максимальной мощности.
• Проверить давление газа на горелке согласно таблице 1 для соответствующей модели котла и соответствующего типа газа.
При необходимости снять крышку модулятора и поворачивать латунный винт до достижения давления, указанного в
таблице 1 для соответствующей модели котла и соответствующего типа газа;
Настройка минимального давления
• Отсоединить провод питания модулятора. Котел перейдет в режим минимальной мощности. Проверить давление газа
на горелке согласно таблице 1 для соответствующей модели котла и соответствующего типа газа. При необходимости и
поворачивать винт до достижения давления, указанного в таблице 1 для соответствующей модели котла и соответствующего
типа газа.
• Присоединить на место провод питания модулятора и установить на место крышку модулятора.
• Выключить котел и закрыть газовый кран.
• Отсоединить манометр и закрутить винт на штуцере.
19.1 ПРОВЕРКА ВХОДНОГО ДИНАМИЧЕСКОГО ДАВЛЕНИЯ ГАЗА
19.2 НАСТРОЙКА МАКСИМАЛЬНОГО И МИНИМАЛЬНОГО ДАВЛЕНИЯ НА ГОРЕЛКЕ ПРИ ПОМОЩИ РЕГУЛЯТОРА ДАВЛЕНИЯ
Котлы могут быть переведены на другой тип газа (G20 - метан, G31 - сжиженный газ - пропан) техническими специалистами
обслуживающей организации.
Для перевода котла на другой тип газа необходимо выполнить следующие операции
• Открыть и снять переднюю панель котла.
• Заменить форсунки горелки. При замене форсунок горелки следите за тем, чтобы они были затянуты до упора с
использованием соответствующих медных прокладок; при замене форсунок изучите приведенную ниже таблицу 1 для
нужного типа газа.
• Изменить напряжение на модуляторе, установив параметр F02 в зависимости от типа газа, как описано в параграфе 21.
• Выполнить все операции по настройкам давления газа, указанные в § 19.1 и 19.2.
• Закрыть электрическую коробку.
• Наклеить на котел этикетку, соответствующую используемому типу газа и выполненной регулировке.
• Установить на место переднюю панель.
Заключительные проверки
• Закройте панель управления.
• Уберите манометры и закройте точки отбора давления.
• Наклейте новую табличку с указанием типа газа и характеристик проведенной настройки.
• Установите на место переднюю панель
19.3 ПЕРЕВОД КОТЛА НА ДРУГОЙ ТИП ГАЗА

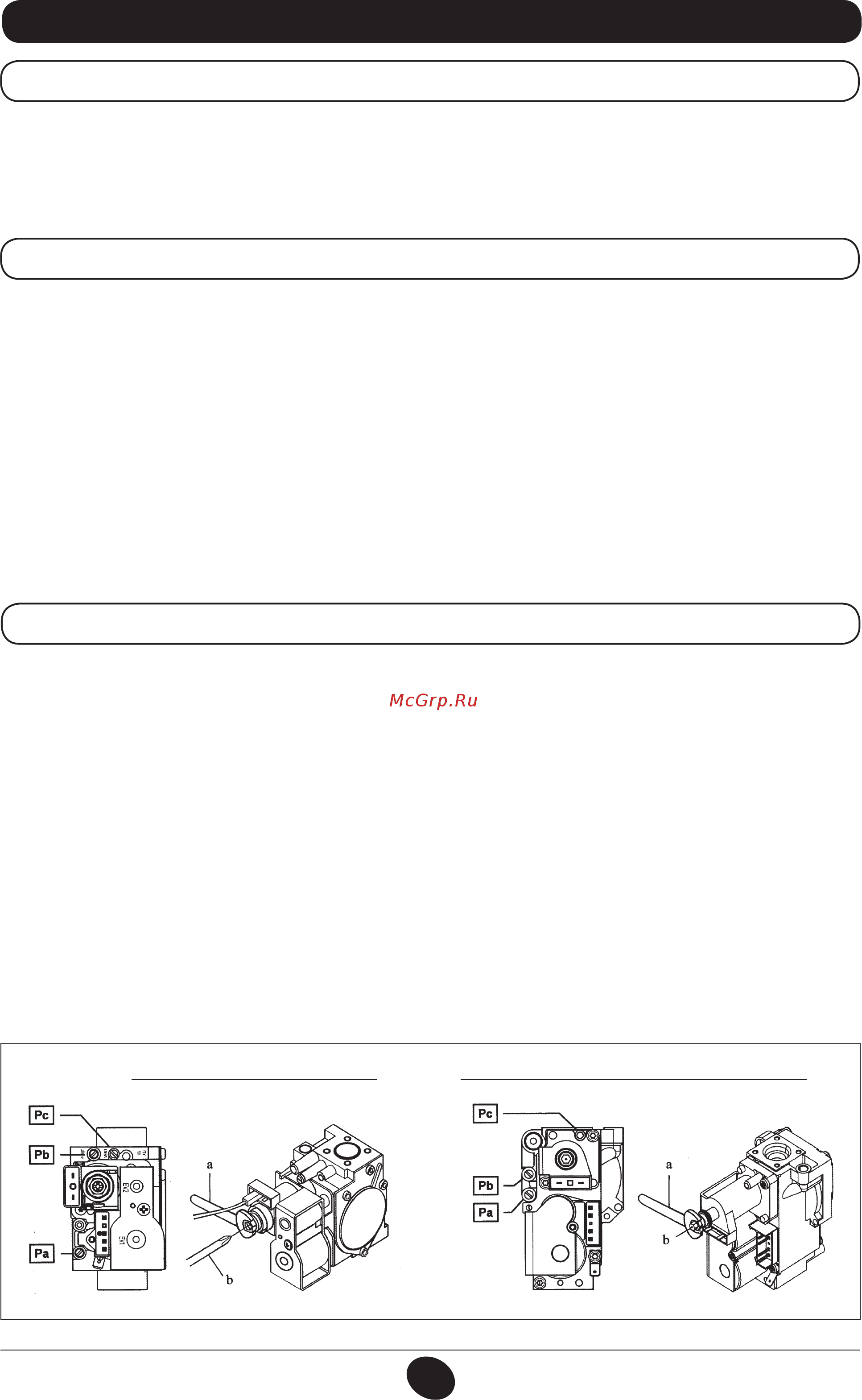

КЛАПАН SIT - SIGMA 845 КЛАПАН HONEYWELL - VK 4105 M
Рис. 10
0904_0701
