87
7221797.03 - ru
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
Для правильной и надежной работы котла необходимо ежегодно проверять:
• внешний вид и непроницаемость прокладок газового контура и камеры сгорания;
• состояние и правильное положение электрода зажигания и электрода-датчика пламени;
• состояние горелки и ее крепление к алюминиевому фланцу;
• отсутствие грязи внутри камеры сгорания. Для чистки используйте пылесос;
• правильную настройку газового клапана;
• давление в системе отопления;
• давление в расширительном баке;
• правильную работу вентилятора;
• отсутствие загрязнений внутри дымохода и воздуховода.
ВНИМАНИЕ
Перед проведением любых работ убедитесь, что котел отключен от электропитания.
По завершению технического осмотра установить параметры работы котла в начальные позиции.
28. ЕЖЕГОДНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
29. ОЧИСТКА ФИЛЬТРОВ
Это неприменимо к моделям 1.24F - 1.24
Очистка системы ГВС может быть осуществлена без демонтажа вторичного теплообменника, если заранее был установлен
специальный кран (поставляется отдельно) на выходе горячей санитарной воды.
Для очистки системы ГВС необходимо:
• Перекрыть кран на входе холодной воды в систему ГВС;
• Слить воду из системы ГВС при помощи специального крана;
• Перекрыть кран выхода горячей санитарной воды;
• Отвинтить две заглушки, расположенные на отсекающих кранах;
• Снять фильтры.
При отсутствии специального крана необходимо демонтировать вторичный теплообменник, как описано в следующем параграфе,
и очистить его отдельно. Рекомендуем очистить от известкового налета также датчик NTC системы ГВС и место его расположения.
Для очистки вторичного теплообменника или контура ГВС рекомендуем использовать Cillit FFW-AL и Benckiser HF-AL
30. ОЧИСТКА ОТ ИЗВЕСТКОВОГО НАЛЕТА В СИСТЕМЕ ГВС
Пластинчатый теплообменник системы ГВС сделан из нержавеющей стали и легко снимается при помощи отвертки следующим
образом:
• если возможно, слейте воду только из котла через сливной кран;
• слейте воду из системы ГВС;
• перекройте кран на входе холодной воды;
• отвинтите два винта (прямо перед вами), крепящие теплообменник ГВС, и выньте его (рис.14).
31. ДЕМОНТАЖ ВТОРИЧНОГО ТЕПЛООБМЕННИКА
Это неприменимо к моделям 1.24F - 1.24
Котел оборудован фильтром для холодной воды,
размещенным в гидравлическом блоке. Для его очистки
действуйте следующим образом:
• слейте воду из системы ГВС;
• отверните гайку на блоке датчика потока воды (рис.14);
• выньте блок датчика потока воды вместе с фильтром;
• удалите загрязнения.
ВНИМАНИЕ:
При замене или чистке кольцевых прокладок
«О-типа» в гидравлическом блоке не смазывайте
их маслом. Смазывайте их только специальными
средствами типа «Molykote 111».

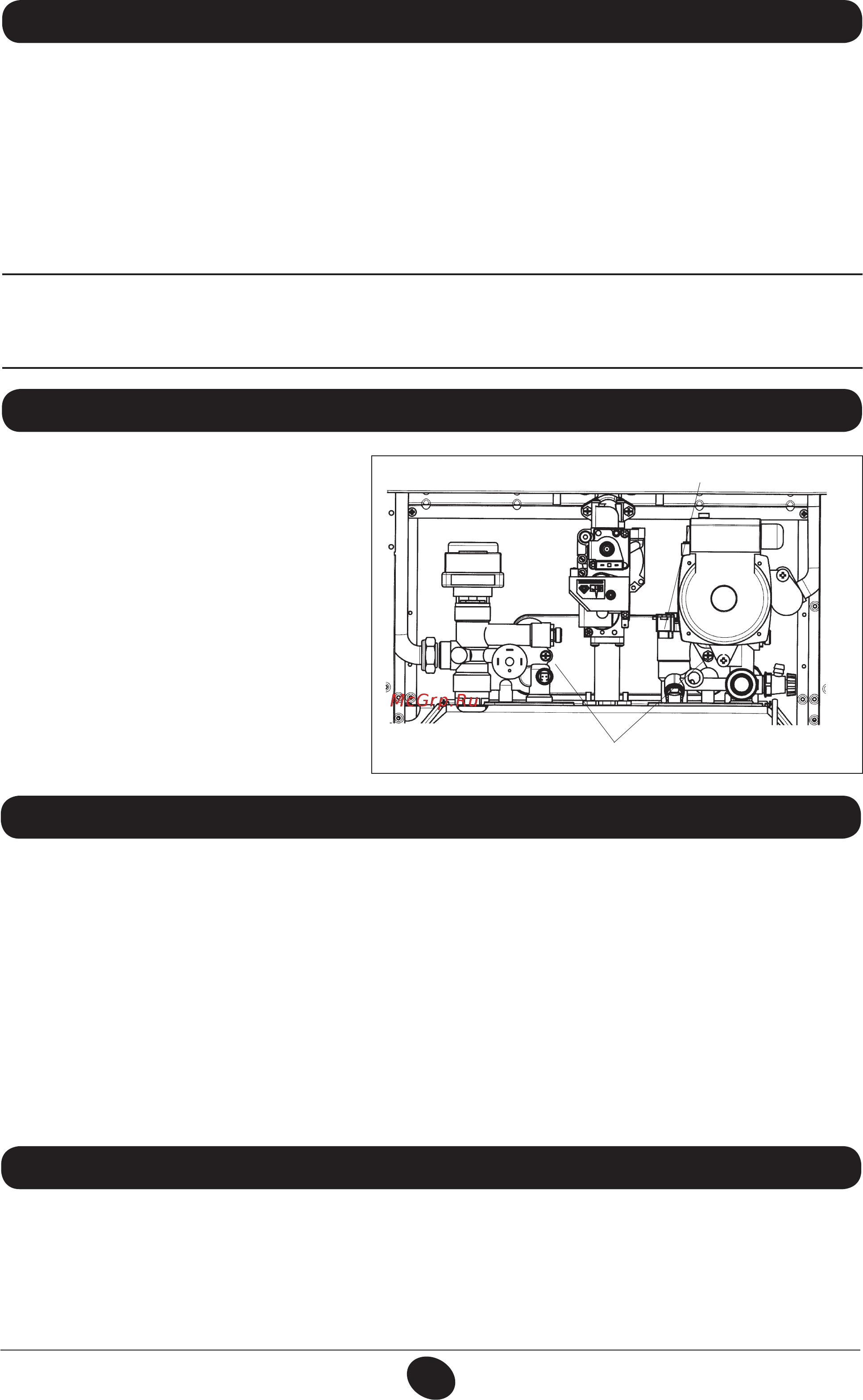

Рис. 14
винты крепления вторичного теплообменника
гайка крепления датчика потока
0606_2703 / CG_1839
