Инструкция по эксплуатации Страница: 14

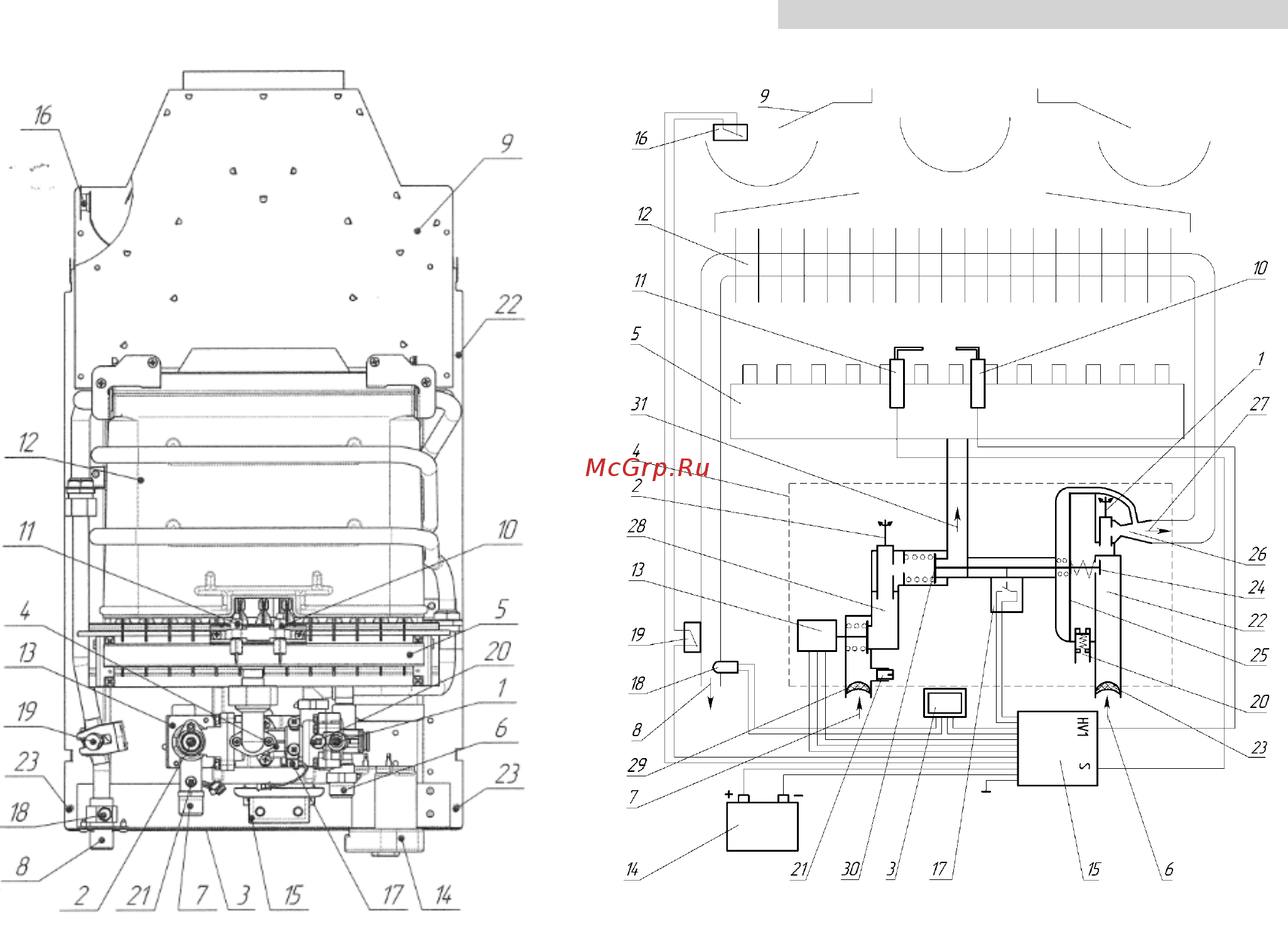

Baltgaz Comfort 13 серебро 29774 [14/37] Рисунок 8 вид аппарата без облицовки рисунок 9 функциональная схема аппарата

Руководство для технического персонала

1 – регулятор расхода воды;

2 – регулятор расхода газа;

3 – табличка;

4 – узел водогазовый;

5 – горелка;

6 – штуцер подвода холодной

воды;

7 – штуцер подвода газа;

8 – штуцер отвода горячей

воды;

9 – газоотводящее устройство;

10 – свеча;

11 – датчик наличия пламени;

12 – теплообменник;

13 – клапан электромагнитный;

14 – отсек батарейный;

15 – блок управления электронный;

16 – термореле (датчик наличия

тяги);

17 – микровыключатель (датчик

протока воды);

18 – датчик температуры воды;

19 – термореле (датчик перегрева

воды);

20 – пробка для слива воды;

21 – штуцер замера давления газа;

22 – задняя стенка;

23 – винты крепления облицовки.

1 – регулятор расхода воды;

2 – регулятор расхода газа;

3 – дисплей температуры

воды;

4 – узел водогазовый;

5 – горелка;

6 – вход холодной воды;

7 – вход газа;

8 – выход горячей воды;

9 – газоотводящее устройство;

10 – свеча;

11 – датчик наличия пламени;

12 – теплообменник;

13 – клапан электромагнитный;

14 – отсек батарейный;

15 – блок управления элек-

тронный;

16 – термореле (датчик тяги);

17 – микровыключатель;

18 – датчик температуры воды;

19 – термореле (датчик перегрева

воды);

20 – пробка для слива воды;

21 – штуцер для замера давления

газа;

22 – узел водяной;

23 – фильтр водяной;

24 – ограничитель расхода воды;

25 – мембрана;

26 – штуцер Вентури;

27 – выход воды на

теплообменник;

28 – узел газовый;

29 – фильтр газовый;

30 – клапан газовый;

31 – выход газа на горелку.

Рисунок 8. Вид аппарата без облицовки

Рисунок 9. Функциональная схема аппарата

Baltgaz Comfort 13 серебро 29774 [14/37] Рисунок 8 вид аппарата без облицовки рисунок 9 функциональная схема аппарата
