Руководство для пользователя и технического персонала
24
ПРИЛОЖЕНИЕ I. Схема аппарата с разнесёнными частями

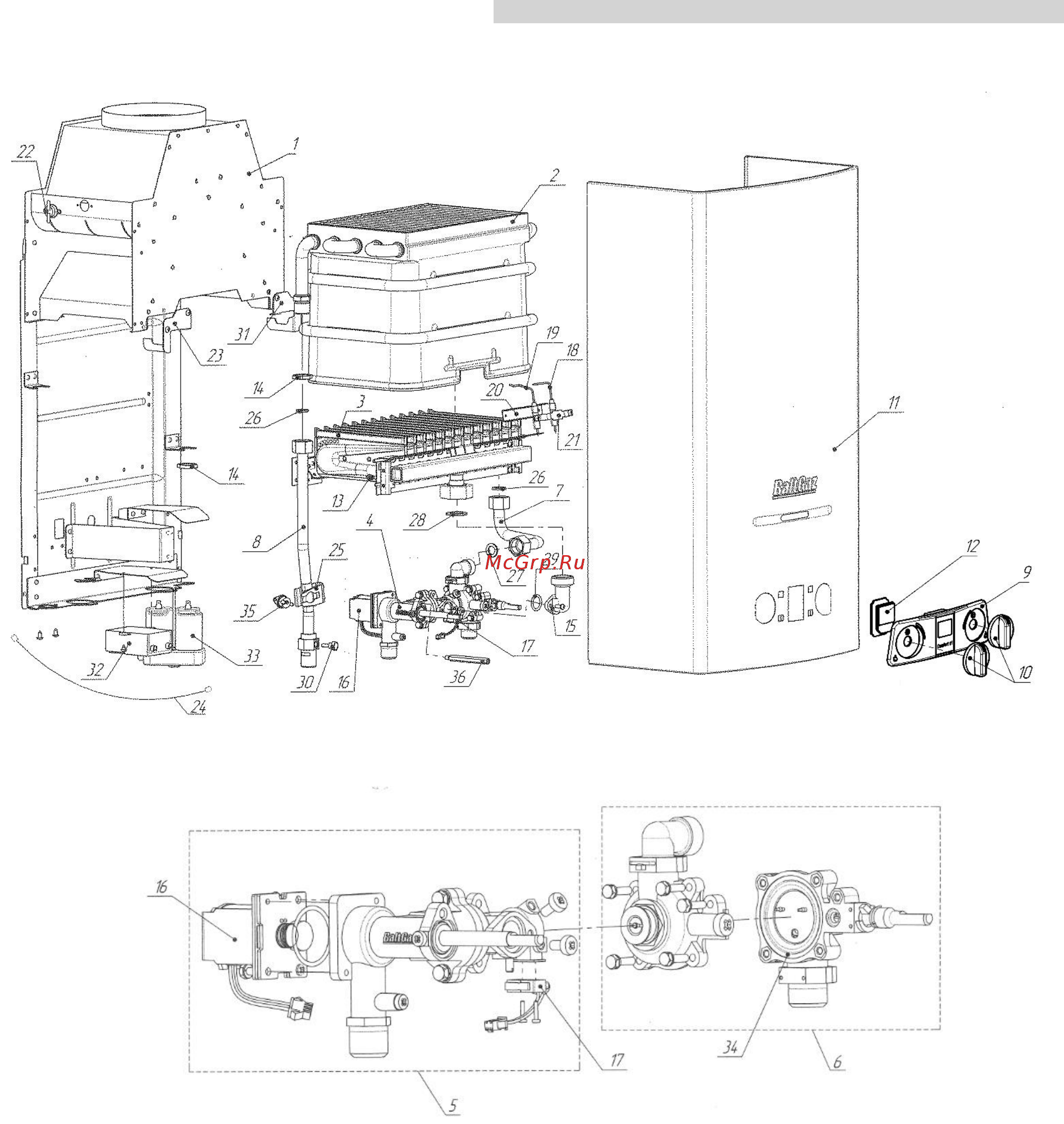

Рисунок 10. Вид аппарата с разнесёнными частями
Рисунок 11. Составные части узла водогазового 4211-02.200
