Извлечение платы беспроводной связи
ПРЕДУПРЕЖДЕНИЕ. Перед началом работы с внутренними компонентами компьютера
прочитайте инструкции по технике безопасности, прилагаемые к компьютеру
«Перед работой с внутренними компонентами компьютера» на стр. 7. После завершения
работ с внутренними компонентами компьютера следуйте инструкциям, приведенным
в разделе «После выполнения работ с внутрен
ними компонентами компьютера»
на стр. 9. Дополнительные сведения по вопросам безопасности см. на веб2стран
ице,
посвященной соответствию нормативам: dell.com
/regulatory_compliance.
Предварительные действия
1
Снимите нижнюю крышку. См. раздел «Снятие нижней крышки» на стр. 10.
2
Извлеките аккумулятор. См. раздел «Извлечение аккумулятора» на стр. 12.
Последовательность действий
1
Отсоедините антенные кабели от платы беспроводной связи.
2
Выверните винт, которым плата беспроводной сети крепится к системной плате.
3
Сдвиньте плату беспроводной сети и извлеките ее из разъема.

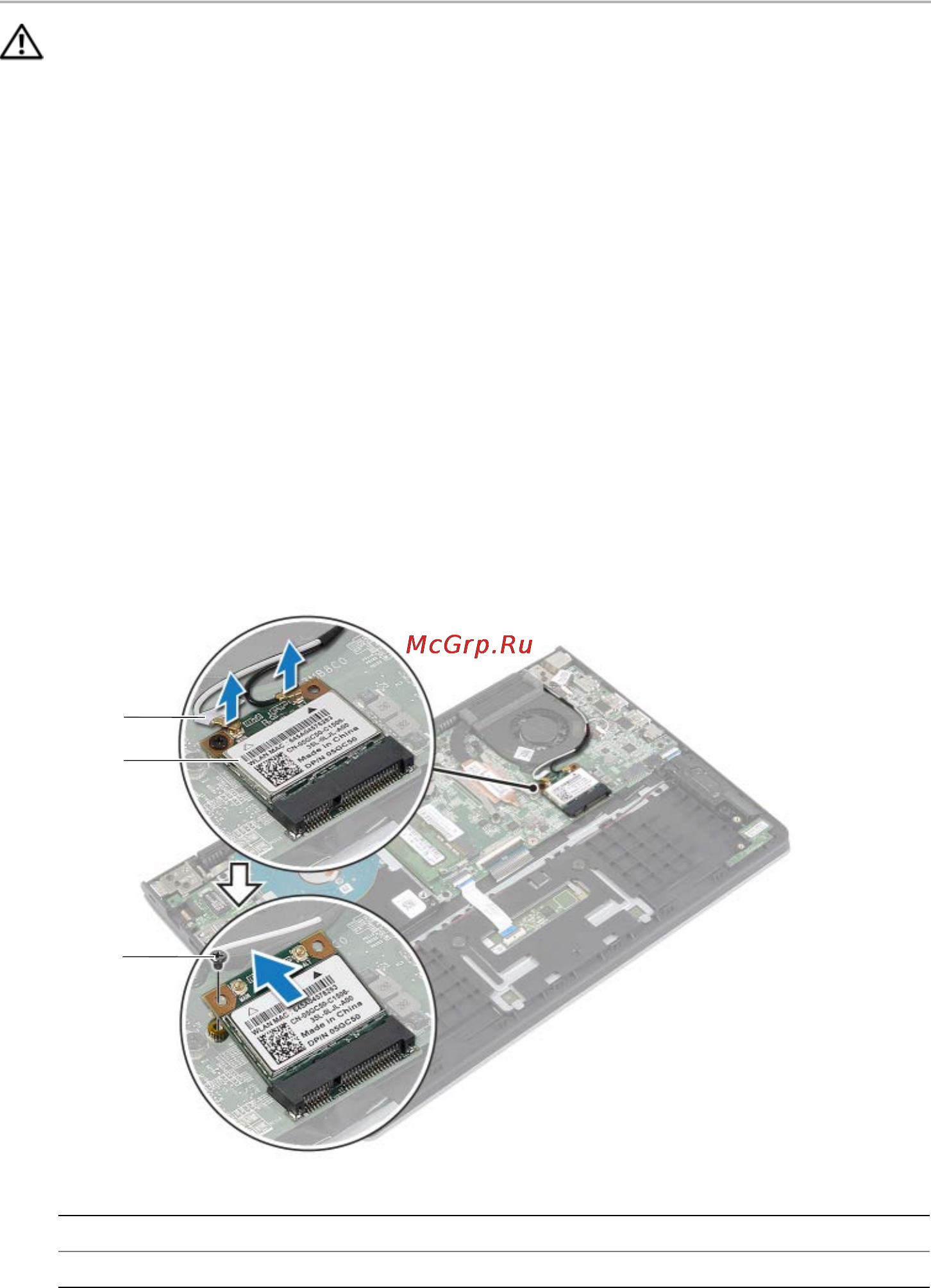

1
антенные кабели (2)
2
винт
3
Плата беспроводной связи
1
2
3
