Извлечение платы ввода%вывода |
27
Извлечение платы ввода%вывода
ПРЕДУПРЕЖДЕНИЕ. Перед началом работы с внутренними компонентами компьютера
прочитайте инструкции по технике безопасности, прилагаемые к компьютеру
«Перед работой с внутренними компонентами компьютера» на стр. 7. После завершения
работ с внутренними компонентами компьютера следуйте инструкциям, приведенным
в разделе «После выполнения работ с внутрен
ними компонентами компьютера»
на стр. 9. Дополнительные сведения по вопросам безопасности см. на веб2стран
ице,
посвященной соответствию нормативам: dell.com
/regulatory_compliance.
Предварительные действия
1
Снимите нижнюю крышку. См. раздел «Снятие нижней крышки» на стр. 10.
2
Извлеките аккумулятор. См. раздел «Извлечение аккумулятора» на стр. 12.
3
Извлеките жесткий диск. См. раздел «Извлечение жесткого диска» на стр. 17.
Последовательность действий

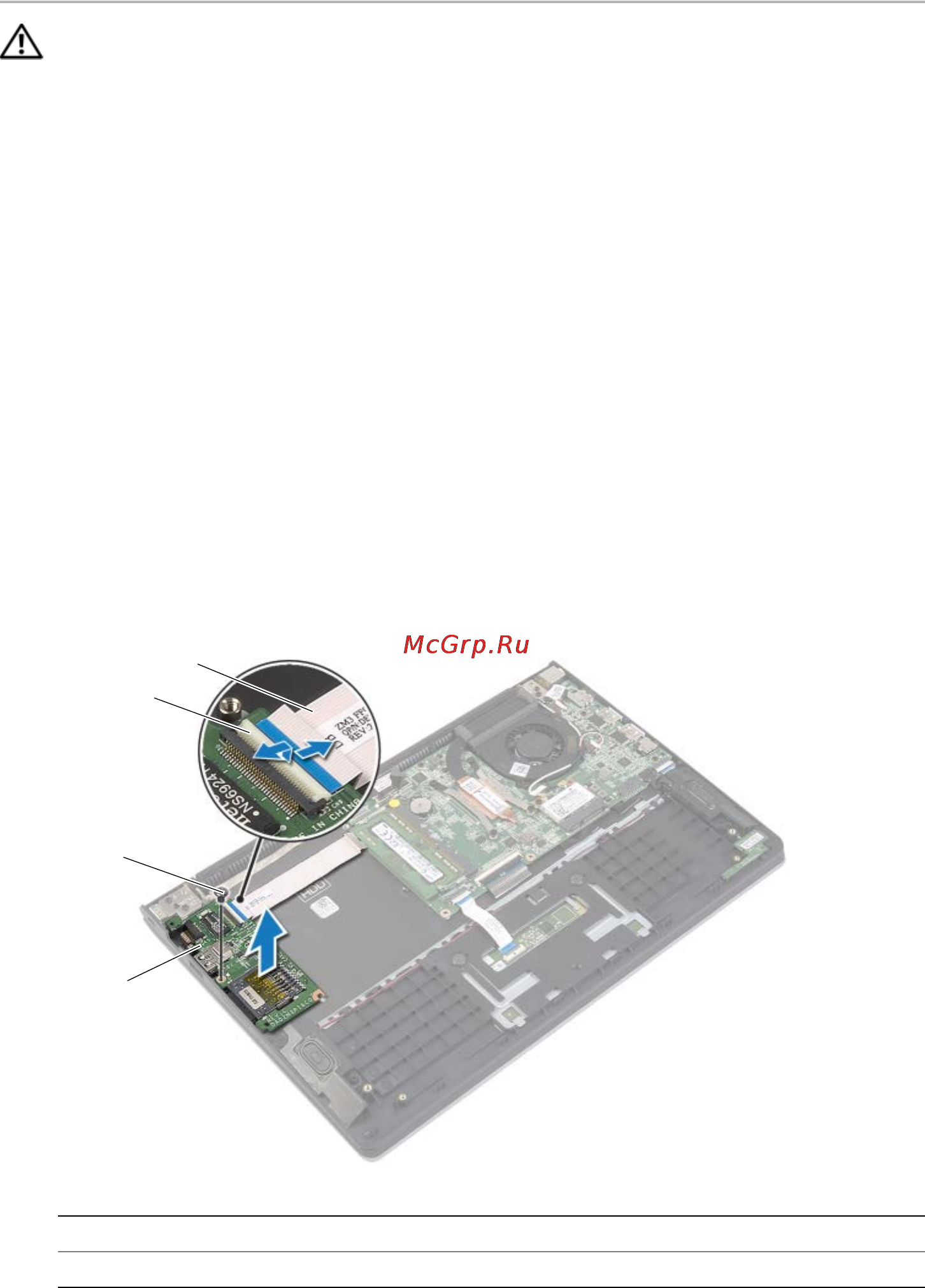

1
Приподнимите защелку и отсоедините кабель платы ввода%вывода от платы ввода%вывода.
2
Открутите винт, которым плата ввода%вывода крепится к упору для рук в сборе.
3
Приподнимите плату ввода%вывода и снимите ее с упора для рук в сборе.
1
кабель платы ввода*вывода
2
защелка
3
винт
4
плата ввода*вывода
1
2
3
4
