ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок эксплуатации прибора - 12 месяцев со дня продажи. В течение гарантийного срока производится
безвозмездный ремонт при соблюдении потребителем правил эксплуатации. Без предъявления гарантийного талона, при
механических повреждениях и неисправностях, возникших из-за неправильной эксплуатации, гарантийный ремонт не
осуществляется.
В случае неисправности, при соблюдении всех требований эксплуатации, обмен прибора производится по месту продажи.
При возникновении проблем с функционированием прибора обращайтесь за консультацией по телефону (812) 708-20-25 или
на форум: http://orionspb.ru/forum
Дата продажи____________________________ Подпись продавца________________________
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Благодарим вас за покупку дневных ходовых огней. Перед установкой и использованием ознакомьтесь с руководством по
эксплуатации. Сохраняйте инструкцию для дальнейшего использования.
ОСОБЕННОСТИ УСТРОЙСТВА
· Низкое энергопотребление устройства
В комплекте универсальный крепеж
·
Высокая яркость·
·
Подходит для большого числа автомобилей
Длительный срок эксплуатации
·
Некоторые модели служат повторителями поворота·
УСТАНОВКА
Внимание!
· Перед началом установки отключите зажим «+» от аккумулятора.
· Внимательно изучите рекомендуемую схему подключения, представленную в данной инструкции.
· Выберите местоположение ДХО руководствуясь личными предпочтениями и соблюдая размеры указанные на рисунке 1 и 2.
ПОДКЛЮЧЕНИЕ
Внимание! Работы по установке дневных ходовых огней проводить с отключенным аккумулятором.
1. Установите дневные ходовые огни в выбранном вами месте. Закрепите с помощью крепежа поставляемого в комплекте.
Закрепите кронштейны в выбранном месте. Установите дневные ходовые огни в кронштейн. (Фиксация происходит с
помощью защелок). Или приклейте дневные ходовые огни
с помощью крепежной ленты.
2. Проведите провода в подкапотное пространство, произведите монтаж проводки.
3. Схемы -Подключите все провода согласно схеме подключения для данной модели, м. .c 17
Некоторые модели оснащены дополнительным проводом подключения и служат повторителями поворота.
4. Присоедините зажим «+» автомобиля к аккумулятору.
5. Заведите машину и проверьте работоспособность системы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ДНЕВНЫЕ ХОДОВЫЕ ОГНИ
модели
L8-3528 / / / / / / /DRL FL-5 Flux HP-6 HP-L5 HP-X6 HP-L6 HP-L9 HP-S6 HP-S9/
/ / / / / OS-B6 / SF-72 / FG-10 /SM-8 SF-A6 SF-A10 SF-A18 SF-A9 black 20,5 см COM
17,5CM / // Z-8 YY-3W DGT-45CM-WY / DGT-60CM-WY HT3-18W/ FOG Light 5W /
не более 10
О
не более 10
О

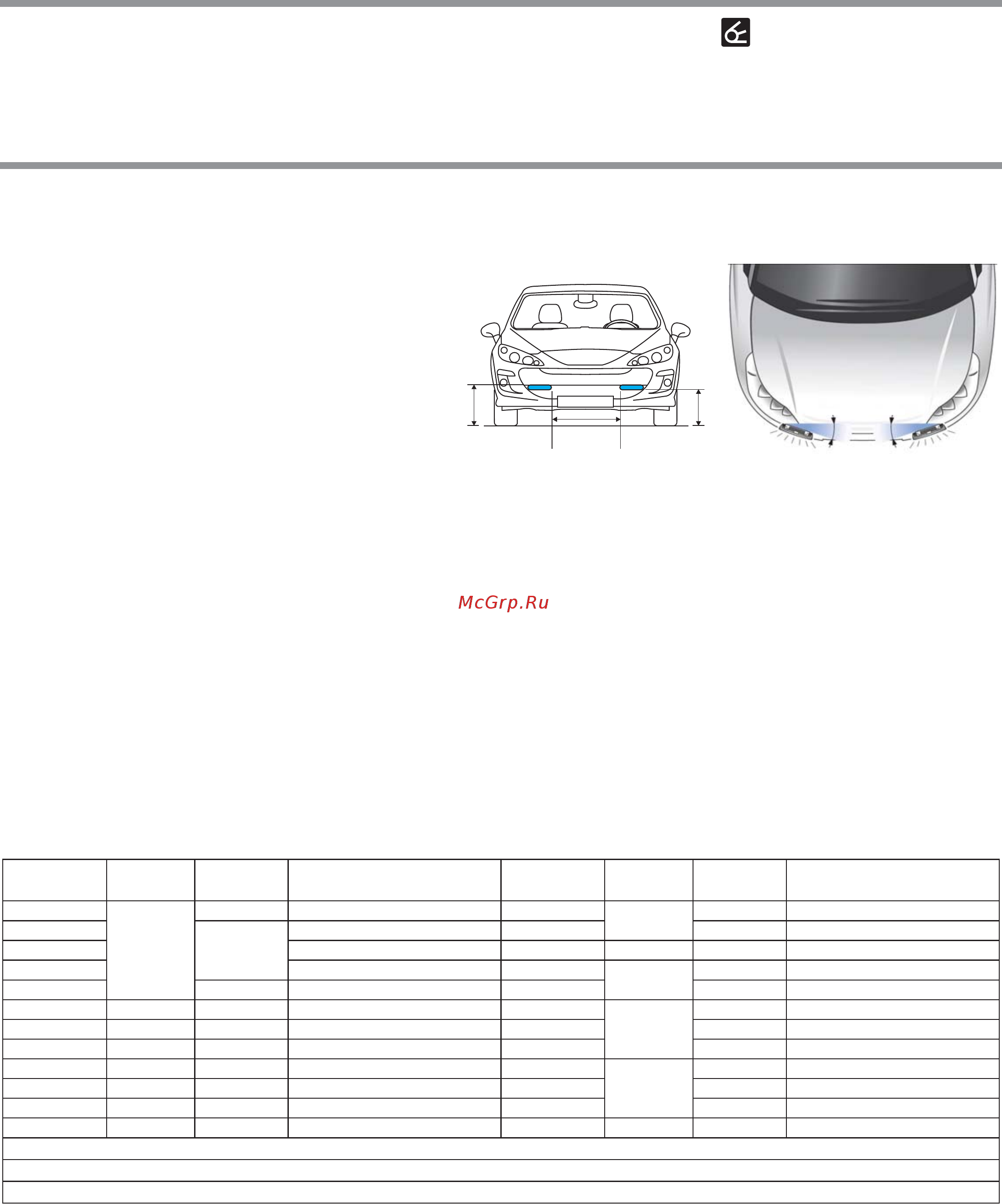

Рисунок 2Рисунок 1
не более
1500мм
не менее
250мм
не менее
600мм
Модель
Количество
светодиодов
Габаритные
размеры, см
Особенности
Модель
Количество
светодиодов
Габаритные
размеры, см
Особенности
HP-6
6 x 2
15,5 x 1,7
служат указателями поворота
DRL-YY-3W
1 x 2
ø - 22 ìì
сверх яркие светодиодыCOB
HP L6-
17 2х
алюминиевый корпус
FOG Light 5W
ø - 40 ìì
сверх яркие светодиодыCOB
HP-S6
служат указателями поворота
HT3-18W
3х2
8,7 3,0х
алюминиевый корпус
HP-X6
указ. поворота бегущие огни
HP-L5
5х2
1x9,5 3
авто отключение при вкл. фар
SF A6
12 1,8х
гибкий резиновый корпус
FL-5 Flux
19 3 2х,
служат указателями поворота
SF А10
10 х 2
20,5 1,7х
гибкий резиновый корпус
SM-8
8 x 2
1x62
служат указателями поворота
SF 8А1
18 х 2
36 1,8х
гибкий резиновый корпус
Z - 8
16 х 2(4,8)
специальный изогнутый корпус
OS-B6
36 х 2
21 2,8х
гибкий резиновый корпус
L8-3528
15 1 7,5 х ,
компактные
20,5 см COB
60х2
20,5 х 0,8
сверх яркие светодиодыCOB
SF-9 black
9х2
25,5 2,7х
гибкий резиновый корпус
17.5CM
10х20
17,5 х 1,5
сверх яркие светодиодыCOB
HP-S9
25,5 2,5x
служат указателями поворота
FG-10
80х1х2
236х
гибкий резиновый корпус
HP-L9
25,5 2,5х
алюминиевый корпус
DGT-45CM-WY
85 x 2
45 0,7x
устанавливаются внутрь фары
DGT- CM-WY60
115 x 2
60 0,7x
устанавливаются внутрь фары
Рабочее напряжение: 10-15 В
Ресурс: 50000 асовч
Рабочая температура: - 30 C~ +50
Î
