Вымпел DRL-HP-S9 мет.корп, 9 диод с пов. 5050 [2/2] Схема 1

Вымпел DRL-HP-S9 мет.корп, 9 диод с пов. 5050 [2/2] Схема 1
Схема 3:
Схема 4:
Сделано в Китае по заказу: 192283, Санкт-Петербург, Загребский бульвар, д. 33ООО “НПП “ОРИОН СПБ”
E-mail: orion@orionspb.r , http:/www.OrionSPb.ruu
КОМПЛЕКТ ПОСТАВКИ

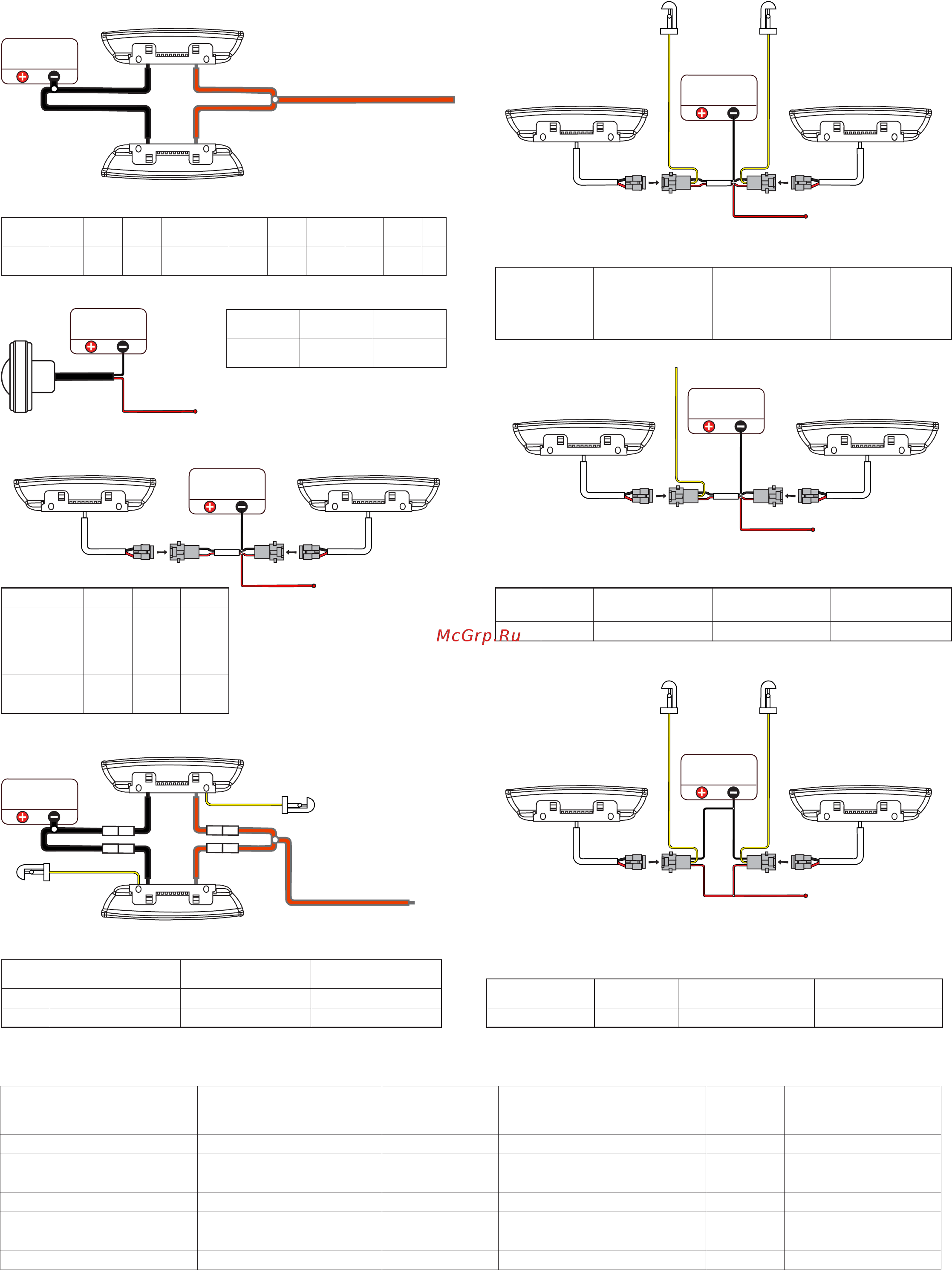

Схема 1:
Аккумулятор
правый дневной ходовой огонь
К электрической цепи “ "Ignition
замка зажигания
или к реле включения бензонасоса
черный
черный
красный
красный
левый дневной ходовой огонь
Таблица 1: Длина проводов (см)
Модель
FL-5
Flux
L8-3528
SF-9
black
SF
/А10 / А18A6
20,5 см
COB
OS-B6
SF-72
FG-10
17.5CM
Z-8
Провод
питания
45
40
70
80
70
50
25
40
25
75
Схема 2:
красный
черный
К электрической цепи “ "Ignition
замка зажигания или к реле включения бензонасоса
Аккумулятор
Таблица 2: Длина проводов (см)
Модель
YY-3W
ø-22ìì
FOG Light 5W
ø-ìì40
Провод
питания
60
60
К электрической цепи “ "Ignition
замка зажигания
или к реле включения бензонасоса
черный
красный
Аккумулятор
правый
дневной ходовой огонь
левый
дневной ходовой огонь
Модель
HP-L6
HP-L9
HT3-18W
Провод
питания
80
80
80
Провод,
соединяющий
ходовые огни
120
120
120
Контактный
провод от
ходовых огней
20
24
20
правый
указатель
поворота
левый указатель
поворота
Аккумулятор
правый дневной ходовой огонь
К электрической цепи “ "Ignition
замка зажигания или к реле
включения бензонасоса
черный
черный
красный
красный
левый дневной ходовой огонь
соединители
только в* SM-8
Схема :5
К электрической цепи “ "Ignition
замка зажигания
или к реле включения бензонасоса
черный
красный
Аккумулятор
правый
дневной ходовой огонь
левый
дневной ходовой огонь
правый указатель поворота
левый указатель поворота
Таблица 5: Длина проводов (см)
Модель
Провод
питания
Провод, соединяющий
ходовые огни
Контактный провод от
ходовых огней
Провод повторителей
поворота
HP-S6
HP-X6
HP-S9
100
120
20
45
К электрической цепи “ "Ignition
замка зажигания
или к реле включения бензонасоса
черный
красный
Аккумулятор
правый
дневной ходовой огонь
левый
дневной ходовой огонь
дополнительный провод
Схема 6:
Таблица 6: Длина проводов (см)
Модель
Провод
питания
Провод, соединяющий
ходовые огни
Контактный провод от
ходовых огней
Провод, отключающий
ходовые огни при
включении фар
HP-L5
100
115
20
100
Таблица 4: Длина проводов (см)
Модель
Провод
питания
Контактный провод от
ходовых огней
Провод повторителей
поворота
HP-6
80
-
45
SM-8
100
18
45
Таблица 7: Длина проводов (см)
Модель
Провод
питания
Контактный провод от
ходовых огней
Провод повторителей
поворота
DGT-WY 45- / 60 СМ
55
25
55
Схема 7:
К электрической цепи “ "Ignition
замка зажигания
или к реле включения бензонасоса
черный
красный
Аккумулятор
правый
дневной ходовой огонь
левый
дневной ходовой огонь
правый указатель поворота
левый указатель поворота
Модель
SF-A / SF-A10 / SF-A18 / SF-96
black / OS-B6 / SF-72 FG-10 //
20,5 см ,5COM / 17 CM
L8-3528 / FL-5Flux
HP-6 / HT3-18W
HP-L5 / HP-L6 / HP-S6 / HP-X6
HP-L9 / HP-S9 / SM-8
Z-8
YY-3W
DGT-WY-45CM
DGT-WY-60CM
Светодиодный модуль
2
2
2
2
2
Кронштейн для установки
-
2
2
-
-
Комплект крепежа
-
1
1
1
1
Крепежная лента
2
-
-
-
-
Кабель подключения с разъемами
-
-
1
-
1
Инструкция
1
1
1
1
1
Упаковка
1
1
1
1
1
