DKVM-IP16LCD

РУССКИЙ

Установка DKVM-IP16LCD

Комплект поставки

16-ПОРТОВЫЙ ПЕРЕКЛЮЧАТЕЛЬ KVM-OVER-IP СО ВСТРОЕННОЙ КОНСОЛЬЮ

DKVM-IP16LCD

4 КАБЕЛЯ KVM С РАЗЪЕМАМИ VGA И USB

ДЛЯ ПОДКЛЮЧЕНИЯ DKVM-IP16LCD К КОМПЬЮТЕРАМ

Если что-либо из перечисленного отсутствует, обратитесь к Вашему поставщику.

КРАТКОЕ РУКОВОДСТВО ПО УСТАНОВКЕ

A. Подключите разъем клавиатуры USB к консольному порту USB на DKVM-IP16LCD.

Б. Подключите разъем мыши USB к консольному порту USB на DKVM-IP16LCD.

В. Подключите 15-контактный HDB-разъем VGA-кабеля, подключенного к монитору, к

Г. Подключите VGA-разъем KVM-кабеля к VGA-порту на DKVM-IP16LCD.

Шаги, описанные ниже, выполняются для каждого компьютера, подключаемого к DKVM-IP16LCD.

Д. Подключите разъем USB KVM-кабеля к порту USB на задней панели корпуса компьютера.

Е. Подключите VGA-разъем KVM-кабеля к VGA-порту на задней панели корпуса компьютера.

Установка DKVM-IP16LCD завершена.

консольному VGA-порту на DKVM-IP16LCD.

АДАПТЕР ПИТАНИЯ

КОМПЛЕКТ ДЛЯ МОНТАЖА

Для управления DKVM-IP16LCD можно использовать встроенную консоль (ЖК-дисплей,

клавиатура, TouchPad) или внешнюю консоль.

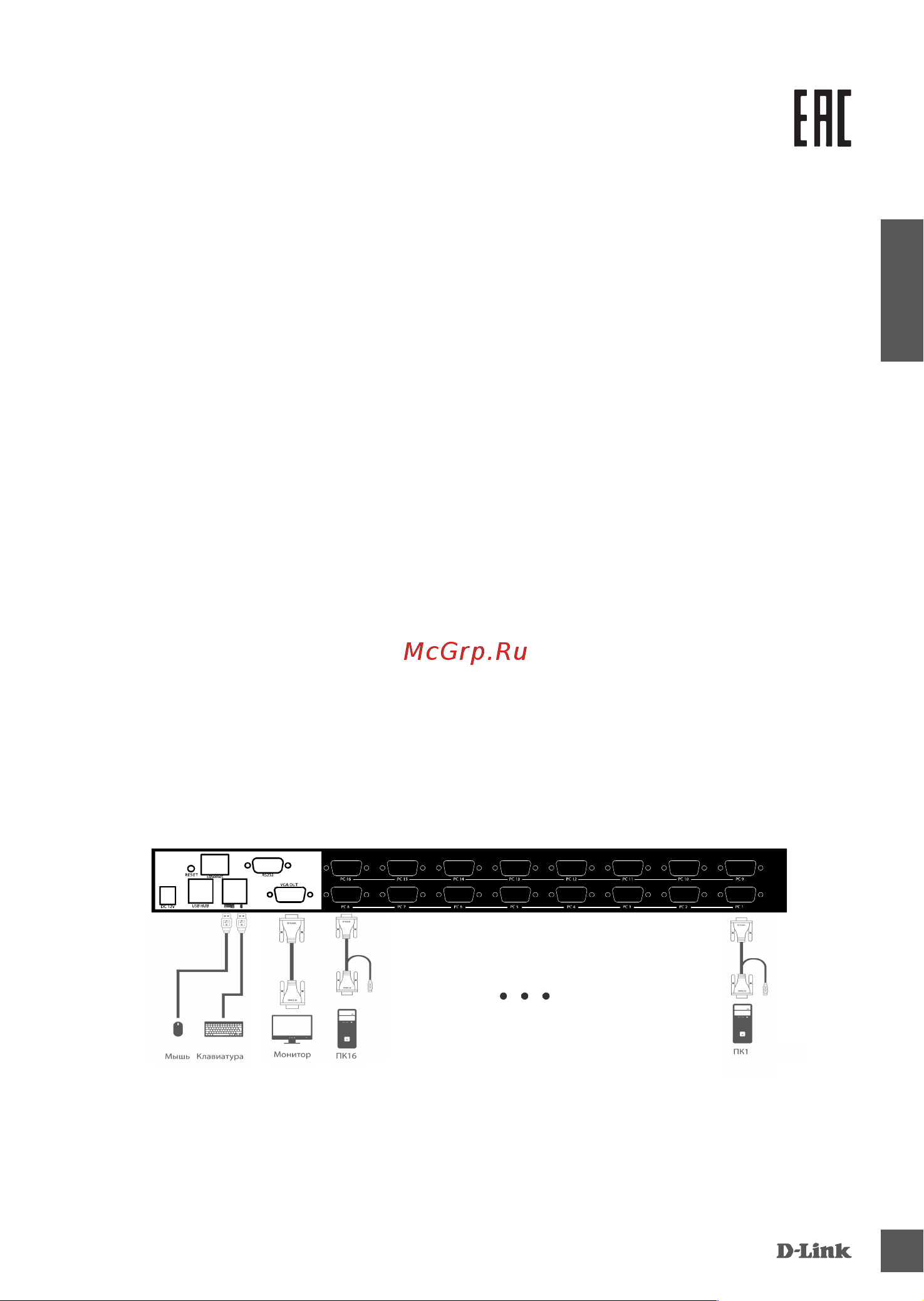

Подключение внешней консоли управления к DKVM-IP16LCD

Чтобы использовать встроенную консоль управления, выдвиньте консоль, поднимите

ЖК-дисплей и включите его питание.

Установка DKVM-IP16LCD в стойку

KVM-переключатель DKVM-IP16LCD может быть установлен в 19-дюймовую стойку.

A. Прикрепите входящие в комплект поставки кронштейны к боковым панелям DKVM-IP16LCD и

зафиксируйте кронштейны с помощью входящих в комплект поставки винтов.

Б. Установите DKVM-IP16LCD в стойку.

В. Закрепите DKVM-IP16LCD с помощью винтов, входящих в комплект поставки стойки.

DKVM-IP16LCD поддерживает возможность «горячего» подключения - выполнять установку устройства

можно не выключая компьютеры.

КОМПАКТ-ДИСК
