Приложение

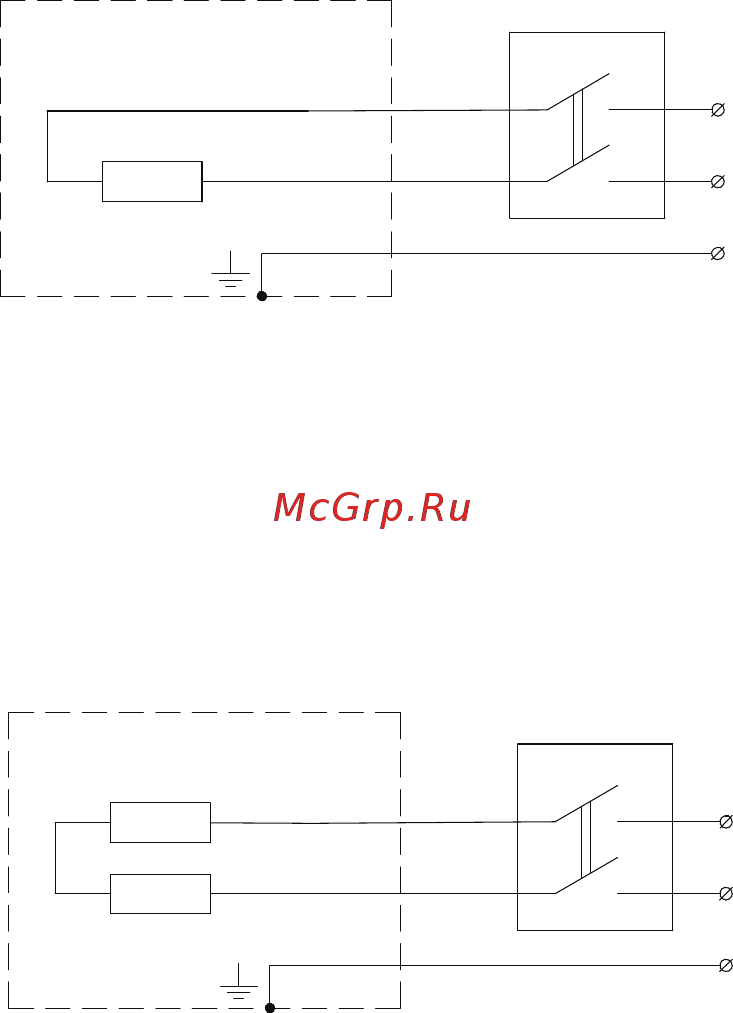

Схема электрическая принципиальная инфракрасных обогревателей BIH-CM-0.6, BIH-CM 0.8,
BIH-CM 1.0 при подключении к электрической сети через автоматический выключатель
EK1, EK2, EK3 - нагревательные элементы;
КМ1 - контактор;
QF1 - выключатель автоматический.
QF1
L
N
~220-230В
PE
ЕК1
QF1
Терморегулятор
~220-230B
L
КМ1
PE
N
t
10
20
30
1 2
L N
NC
С
NO
ЕК1
ЕК2
ЕК3
QF1
L
N
~220-230В
PE
ЕК2
ЕК1 - нагревательный элемент;
QF1 - выключатель автоматический.
ЕК1
ЕК1, EK2 - нагревательный элемент;
QF1 - выключатель автоматический.
EK1, EK2, EK3, EK4, EK5, EK6 - нагревательные элементы;
КМ1 - контактор;
QF1 - выключатель автоматический.
QF1
Терморегулятор
~220-230B
L
КМ1
PE
N
t
10
20
30
1 2
L N
NC
С
NO
ЕК2
ЕК4
ЕК6
ЕК1
ЕК3
ЕК5
Схема электрическая принципиальная инфракрасных обогревателя BIH-CM-2.0 при подключении к
электрической сети через автоматический выключатель
EK1, EK2, EK3 - нагревательные элементы;
КМ1 - контактор;
QF1 - выключатель автоматический.
QF1
L
N
~220-230В
PE
ЕК1
QF1
Терморегулятор
~220-230B
L
КМ1
PE
N
t
10
20
30
1 2
L N
NC
С
NO
ЕК1
ЕК2
ЕК3
QF1
L
N
~220-230В
PE
ЕК2
ЕК1 - нагревательный элемент;
QF1 - выключатель автоматический.
ЕК1
ЕК1, EK2 - нагревательный элемент;
QF1 - выключатель автоматический.
EK1, EK2, EK3, EK4, EK5, EK6 - нагревательные элементы;
КМ1 - контактор;
QF1 - выключатель автоматический.
QF1
Терморегулятор
~220-230B
L
КМ1
PE
N
t
10
20
30
1 2
L N
NC
С
NO
ЕК2
ЕК4
ЕК6
ЕК1
ЕК3
ЕК5
Приложение
ПРИМЕЧАНИЕ
