Устройство и принципы работы прибора
• более низкая конвекция (тепловое движение
объемов воздуха) снижает количество пыли,
поднимаемой с пола;
• обогреватели не создают «эффекта жженого
воздуха» в отличии от обогревателей с высо-
кой температурой рабочей поверхности.
Конструкция обогревателей позволяет приме-
нять их как единичный обогреватель, так и в лю-
бых необходимых количествах при соблюдении
расстояний между обогревателями не менее
10см.
Устройство и принципы работы
прибора
Несущая конструкция состоит из стального кор-
пуса, крышек и одной или двух алюминиевых из-
лучающих панелей.

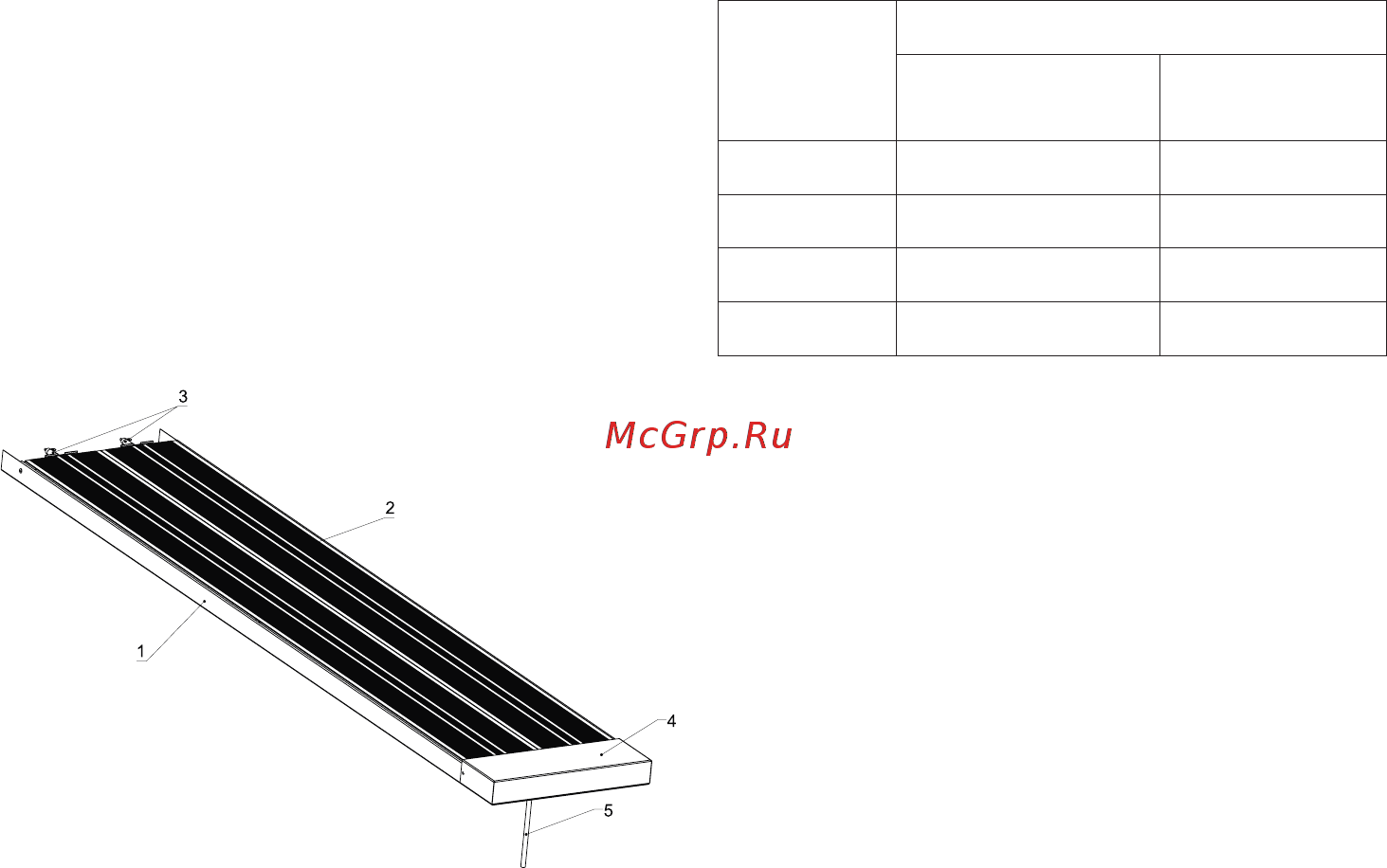

Рис. 1
1 – Корпус
2 – Излучающая панель
3 – Электронагреватель трубчатый
4 – Крышка
5 – Провод для подключения прибора.
С обратной стороны излучающих панелей в про-
фильном пазу установлены трубчатые электро-
нагреватели (далее ТЭН). В верхней части корпуса
закреплен кабельный ввод. Подключение прибо-
ра осуществляется внутри прибора под крышкой
через клеммную колодку.
Принцип действия обогревателя: при замыкании
контактов выключателя нагреваются излучаю-
щие панели и испускают направленное инфра-
красное излучение, нагревающее поверхности
предметов. При этом температура на поверхно-
сти предметов будет различной в зависимости от
их поглощательных свойств (цвет поверхности,
материал), угла падения инфракрасных лучей,
формы и площади поверхности.
Примерная площадь обогрева:
Модель
Площадь обогрева
Дополнительный
обогрев (м
2
)
Основной обо-
грев (м
2
)
BIH-CM-0.6 до 12 до 6
BIH-CM-0.8 до 16 до 8
BIH-CM-1.0 до 20 до 10
BIH-CM-2.0 до 40 до 20
Ориентировочные размеры зоны обогрева мож-
но определить исходя из угла инфракрасного из-
лучения в 120°.
ПРИМЕЧАНИЕ
Площадь обогрева зависит не только от мощности
обогревателя, но и от типа помещения, высоты потол-
ка, материала стен, потолков, количества и площади
остекления, наличия дверей и др.
