Fubag IR 220 сварочный ток 220 А, рабочее напряжение 150-240 В 41331 [2/11] Инструкция по эксплуатации

Содержание

• Инструкция по эксплуатации 2
• Иьад 2
• Правила безопасности 2
• Инструкция по эксплуатации 3
• Аппарат имеет следующие функции 1 hot start автоматически увеличивает сварочный ток в момент касания электродом свариваемой поверхности что позволяет быстро зажечь дугу и начать сварку 2 arc force кратковременное увеличение силы тока в момент залипания электрода данная функция помогает капле оторваться от стержня электрода делая тем самым процесс переноса капель через дуговой промежуток четким и равномерным 3 anti sticking снижение сварочного тока с целью отделения залипшего электрода на изделии без повреждения обмазки 4
• Данный сварочный аппарат предназначен для работы при сетевом напряжении от 150 до 240в при пониженном напряжении электросети меньше 220в мощность сварочного тока падает что необходимо принимать во внимание при выборе параметров сварки и электрода инверторный аппарат для сварки штучными покрытыми электродами мма создан с использованием усовершенствованной технологии igbt аппарат позволяет производить сварку различными типами электродов рутиловыми базовыми и др основными характеристиками данного инверторного аппарата являются небольшой объем и легкий вес вследствие чего аппарат широко используется для выполнения ремонтных работ в полевых условиях с помощью данных моделей аппарата можно производить сварку способом в стандартном положении и сверху вниз в вертикальном положении наличие многочисленных средств защиты предохраняет аппарат от перегрева 4
• Инструкция по эксплуатации 4
• Описание 4
• Перенапряжения падения напряжения и т д 4
• Технические характеристики 4
• Инструкция по эксплуатации 5
• Расшифровка пиктограмм и предупредительных знаков 5
• Инструкция по эксплуатации 6
• Иьад 6
• Установка и подключение 6
• Устройство и условия работы 6
• Внимание 7
• Внимание для подключения аппарата используйте розетку с заземлением 7
• Инструкция по эксплуатации 7
• Иьад 7
• Внимание 8
• Инструкция по эксплуатации 8
• Иьад 8
• Сварочные работы 8
• Внимание 9
• Инструкция по эксплуатации 9
• Техническое обслуживание 9
• Внимание при проведении очистки аппарата следует принять все меры предосторожности во избежание удара электрическим током неквалифицированным работникам запрещено открывать корпус аппарата перед проведением очистки от пыли необходимо отключить источник питания и дождаться исчезновения индикации нолей на дисплее избегайте перегибание провода при проведении очистки 10
• Инструкция по эксплуатации 10
• Иьад 10
• Неисправности и их устранение 10
• Гарантийные обязательства 11
• Инструкция по эксплуатации 11
• Иьад 11
• Комплектация 11
• Хранение и транспортировка 11

Похожие устройства

• Fubag IR 220 VRD сварочный ток 220 А, рабочее напряжение 150-240 В 41330 Инструкция по эксплуатации
• Fubag с электростартером и коннектором автоматики TI 10000 A ES 431742 Инструкция к товару
• Dantex CONCORDE INVERTER RK-09SCDGI/RK-09SCDGIE 64953427 руководство эксплуатации кондиционера
• Dantex RK-09SDMI/RK-09SDMIE комплект 64952859 Инструкция по монтажу и эксплуатации
• Dantex RK-09SSI2/RK-09SSI2E комплект 64938237 Инструкция по монтажу и эксплуатации
• Dantex RK-12SSI2/RK-12SSI2E комплект 64938242 Инструкция по монтажу и эксплуатации
• Electrolux ATRIUM EACS/I-07HAT/N3_20Y комплект НС-1295832 Инструкция к Electrolux EACS/I-07HAT/N3_20Y НС-1295832
• Electrolux ATRIUM EACS/I-09HAT/N3_20Y комплект НС-1295833 Инструкция к Electrolux EACS/I-07HAT/N3_20Y НС-1295832
• LG серия AIR PURICARE AP12RK.NSJR внутренний блок/ AP12RK.UA3R внешний блок 64950265 руководство пользователя
• LG серия ARTCOOL OBJET AG09BK.NSJR внутренний блок кондиционера / AG09BK.UA3R наружный блок кондиционера, цвет тёмно-зелёный 64955425 Инструкция к товару
• LG серия OBJET Collection AG12BK.NSJR внутренний блок кондиционера / AG12BK.UA3R наружный блок кондиционера, цвет тёмно-зелёный 64955427 Инструкция к товару
• Loriot внутренний блок LAC-07AI-IN Инструкция к Loriot LAC-07AI-IN
• Neoclima серии Plasma NS/NU-HAL07FWI 53337 Инструкция
• LG AIR PURICARE AP09RK.NSJR внутренний блок/ AP09RK.UA3R внешний блок 64950263 руководство пользователя
• LG AIR PURICARE AP09RK.NSJR внутренний блок/ AP09RK.UA3R внешний блок 64950263 сертификат соответстывия
• Brima TIG-500P AC/DC программируемый 0008977 Инструкция
• Парма Электрон УЗИ-8А 02.008.00010 Руководство по эксплуатации
• Brima MZ 1000 С МПП С WF33 00000009278 Инструкция
• Сварог CUT 70 Инструкция к аппарату Сварог CUT 70
• Redhotdot HOT MIG-1 900622 HOT_MIG-1_900622

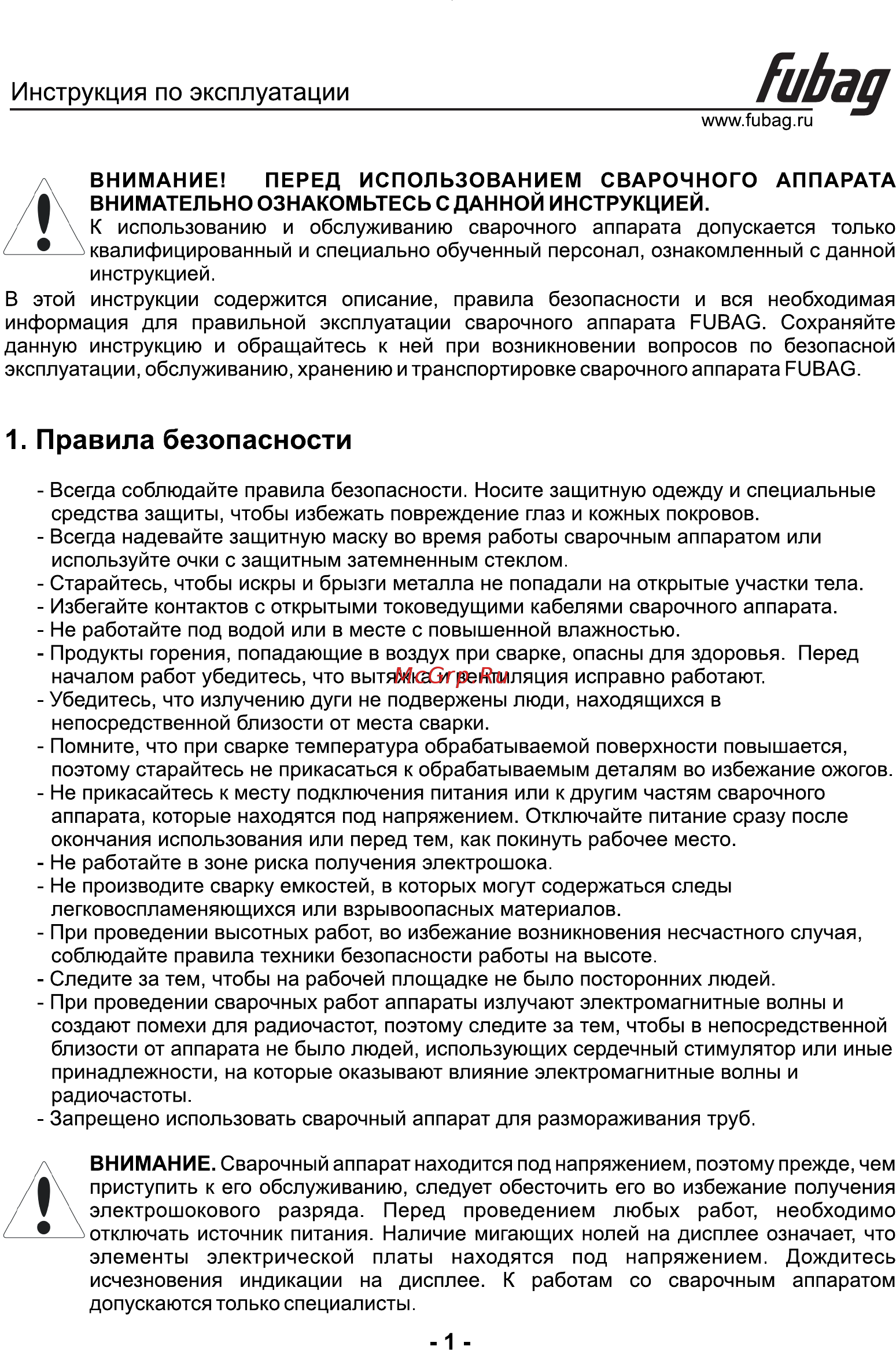

иЬад Инструкция по эксплуатации www fubag ru ВНИМАНИЕ ПЕРЕД ИСПОЛЬЗОВАНИЕМ СВАРОЧНОГО АППАРАТА ВНИМАТЕЛЬНО ОЗНАКОМЬТЕСЬ С ДАННОЙ ИНСТРУКЦИЕЙ К использованию и обслуживанию сварочного аппарата допускается только 1 квалифицированный и специально обученный персонал ознакомленный с данной инструкцией В этой инструкции содержится описание правила безопасности и вся необходимая информация для правильной эксплуатации сварочного аппарата ШВАС Сохраняйте данную инструкцию и обращайтесь к ней при возникновении вопросов по безопасной эксплуатации обслуживанию хранению и транспортировке сварочного аппарата Р11ВАС 1 Правила безопасности Всегда соблюдайте правила безопасности Носите защитную одежду и специальные средства защиты чтобы избежать повреждение глаз и кожных покровов Всегда надевайте защитную маску во время работы сварочным аппаратом или используйте очки с защитным затемненным стеклом Старайтесь чтобы искры и брызги металла не попадали на открытые участки тела Избегайте контактов с открытыми токоведущими кабелями сварочного аппарата Не работайте под водой или в месте с повышенной влажностью Продукты горения попадающие в воздух при сварке опасны для здоровья Перед началом работ убедитесь что вытяжка и вентиляция исправно работают Убедитесь что излучению дуги не подвержены люди находящихся в непосредственной близости от места сварки Помните что при сварке температура обрабатываемой поверхности повышается поэтому старайтесь не прикасаться к обрабатываемым деталям во избежание ожогов Не прикасайтесь к месту подключения питания или к другим частям сварочного аппарата которые находятся под напряжением Отключайте питание сразу после окончания использования или перед тем как покинуть рабочее место Не работайте в зоне риска получения электрошока Не производите сварку емкостей в которых могут содержаться следы легковоспламеняющихся или взрывоопасных материалов При проведении высотных работ во избежание возникновения несчастного случая соблюдайте правила техники безопасности работы на высоте Следите за тем чтобы на рабочей площадке не было посторонних людей При проведении сварочных работ аппараты излучают электромагнитные волны и создают помехи для радиочастот поэтому следите за тем чтобы в непосредственной близости от аппарата не было людей использующих сердечный стимулятор или иные принадлежности на которые оказывают влияние электромагнитные волны и радиочастоты Запрещено использовать сварочный аппарат для размораживания труб Д ВНИМАНИЕ Сварочный аппарат находится под напряжением поэтому прежде чем приступить к его обслуживанию следует обесточить его во избежание получения электрошокового разряда Перед проведением любых работ необходимо отключать источник питания Наличие мигающих нолей на дисплее означает что элементы электрической платы находятся под напряжением Дождитесь исчезновения индикации на дисплее К работам со сварочным аппаратом допускаются только специалисты 1
