Fubag IR 220 сварочный ток 220 А, рабочее напряжение 150-240 В 41331 [6/11] Инструкция по эксплуатации

Содержание

• Инструкция по эксплуатации 2
• Иьад 2
• Правила безопасности 2
• Инструкция по эксплуатации 3
• Аппарат имеет следующие функции 1 hot start автоматически увеличивает сварочный ток в момент касания электродом свариваемой поверхности что позволяет быстро зажечь дугу и начать сварку 2 arc force кратковременное увеличение силы тока в момент залипания электрода данная функция помогает капле оторваться от стержня электрода делая тем самым процесс переноса капель через дуговой промежуток четким и равномерным 3 anti sticking снижение сварочного тока с целью отделения залипшего электрода на изделии без повреждения обмазки 4
• Данный сварочный аппарат предназначен для работы при сетевом напряжении от 150 до 240в при пониженном напряжении электросети меньше 220в мощность сварочного тока падает что необходимо принимать во внимание при выборе параметров сварки и электрода инверторный аппарат для сварки штучными покрытыми электродами мма создан с использованием усовершенствованной технологии igbt аппарат позволяет производить сварку различными типами электродов рутиловыми базовыми и др основными характеристиками данного инверторного аппарата являются небольшой объем и легкий вес вследствие чего аппарат широко используется для выполнения ремонтных работ в полевых условиях с помощью данных моделей аппарата можно производить сварку способом в стандартном положении и сверху вниз в вертикальном положении наличие многочисленных средств защиты предохраняет аппарат от перегрева 4
• Инструкция по эксплуатации 4
• Описание 4
• Перенапряжения падения напряжения и т д 4
• Технические характеристики 4
• Инструкция по эксплуатации 5
• Расшифровка пиктограмм и предупредительных знаков 5
• Инструкция по эксплуатации 6
• Иьад 6
• Установка и подключение 6
• Устройство и условия работы 6
• Внимание 7
• Внимание для подключения аппарата используйте розетку с заземлением 7
• Инструкция по эксплуатации 7
• Иьад 7
• Внимание 8
• Инструкция по эксплуатации 8
• Иьад 8
• Сварочные работы 8
• Внимание 9
• Инструкция по эксплуатации 9
• Техническое обслуживание 9
• Внимание при проведении очистки аппарата следует принять все меры предосторожности во избежание удара электрическим током неквалифицированным работникам запрещено открывать корпус аппарата перед проведением очистки от пыли необходимо отключить источник питания и дождаться исчезновения индикации нолей на дисплее избегайте перегибание провода при проведении очистки 10
• Инструкция по эксплуатации 10
• Иьад 10
• Неисправности и их устранение 10
• Гарантийные обязательства 11
• Инструкция по эксплуатации 11
• Иьад 11
• Комплектация 11
• Хранение и транспортировка 11

Похожие устройства

• Fubag IR 220 VRD сварочный ток 220 А, рабочее напряжение 150-240 В 41330 Инструкция по эксплуатации
• Fubag с электростартером и коннектором автоматики TI 10000 A ES 431742 Инструкция к товару
• Dantex CONCORDE INVERTER RK-09SCDGI/RK-09SCDGIE 64953427 руководство эксплуатации кондиционера
• Dantex RK-09SDMI/RK-09SDMIE комплект 64952859 Инструкция по монтажу и эксплуатации
• Dantex RK-09SSI2/RK-09SSI2E комплект 64938237 Инструкция по монтажу и эксплуатации
• Dantex RK-12SSI2/RK-12SSI2E комплект 64938242 Инструкция по монтажу и эксплуатации
• Electrolux ATRIUM EACS/I-07HAT/N3_20Y комплект НС-1295832 Инструкция к Electrolux EACS/I-07HAT/N3_20Y НС-1295832
• Electrolux ATRIUM EACS/I-09HAT/N3_20Y комплект НС-1295833 Инструкция к Electrolux EACS/I-07HAT/N3_20Y НС-1295832
• LG серия AIR PURICARE AP12RK.NSJR внутренний блок/ AP12RK.UA3R внешний блок 64950265 руководство пользователя
• LG серия ARTCOOL OBJET AG09BK.NSJR внутренний блок кондиционера / AG09BK.UA3R наружный блок кондиционера, цвет тёмно-зелёный 64955425 Инструкция к товару
• LG серия OBJET Collection AG12BK.NSJR внутренний блок кондиционера / AG12BK.UA3R наружный блок кондиционера, цвет тёмно-зелёный 64955427 Инструкция к товару
• Loriot внутренний блок LAC-07AI-IN Инструкция к Loriot LAC-07AI-IN
• Neoclima серии Plasma NS/NU-HAL07FWI 53337 Инструкция
• LG AIR PURICARE AP09RK.NSJR внутренний блок/ AP09RK.UA3R внешний блок 64950263 руководство пользователя
• LG AIR PURICARE AP09RK.NSJR внутренний блок/ AP09RK.UA3R внешний блок 64950263 сертификат соответстывия
• Brima TIG-500P AC/DC программируемый 0008977 Инструкция
• Парма Электрон УЗИ-8А 02.008.00010 Руководство по эксплуатации
• Brima MZ 1000 С МПП С WF33 00000009278 Инструкция
• Сварог CUT 70 Инструкция к аппарату Сварог CUT 70
• Redhotdot HOT MIG-1 900622 HOT_MIG-1_900622

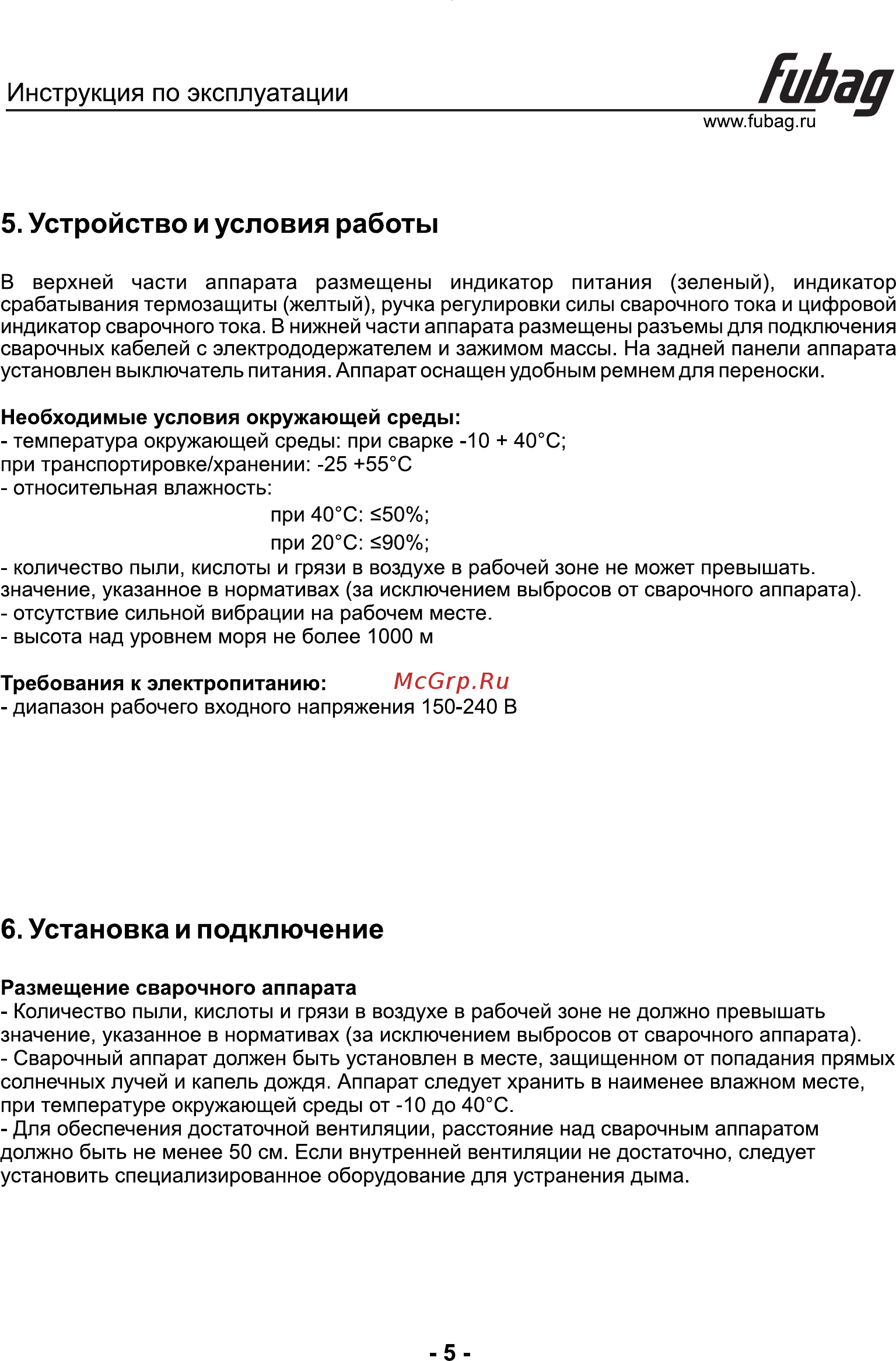

иЬад Инструкция по эксплуатации www fubag ru 5 Устройство и условия работы В верхней части аппарата размещены индикатор питания зеленый индикатор срабатывания термозащиты желтый ручка регулировки силы сварочного тока и цифровой индикатор сварочного тока В нижней части аппарата размещены разъемы для подключения сварочных кабелей с электрододержателем и зажимом массы На задней панели аппарата установлен выключатель питания Аппарат оснащен удобным ремнем для переноски Необходимые условия окружающей среды температура окружающей среды при сварке 10 40 С при транспортировке хранении 25 55 С относительная влажность при 40 С 50 при 20 С 90 количество пыли кислоты и грязи в воздухе в рабочей зоне не может превышать значение указанное в нормативах за исключением выбросов от сварочного аппарата отсутствие сильной вибрации на рабочем месте высота над уровнем моря не более 1000 м Требования к электропитанию диапазон рабочего входного напряжения 150 240 В 6 Установка и подключение Размещение сварочного аппарата Количество пыли кислоты и грязи в воздухе в рабочей зоне не должно превышать значение указанное в нормативах за исключением выбросов от сварочного аппарата Сварочный аппарат должен быть установлен в месте защищенном от попадания прямых солнечных лучей и капель дождя Аппарат следует хранить в наименее влажном месте при температуре окружающей среды от 10 до 40 С Для обеспечения достаточной вентиляции расстояние над сварочным аппаратом должно быть не менее 50 см Если внутренней вентиляции не достаточно следует установить специализированное оборудование для устранения дыма 5
