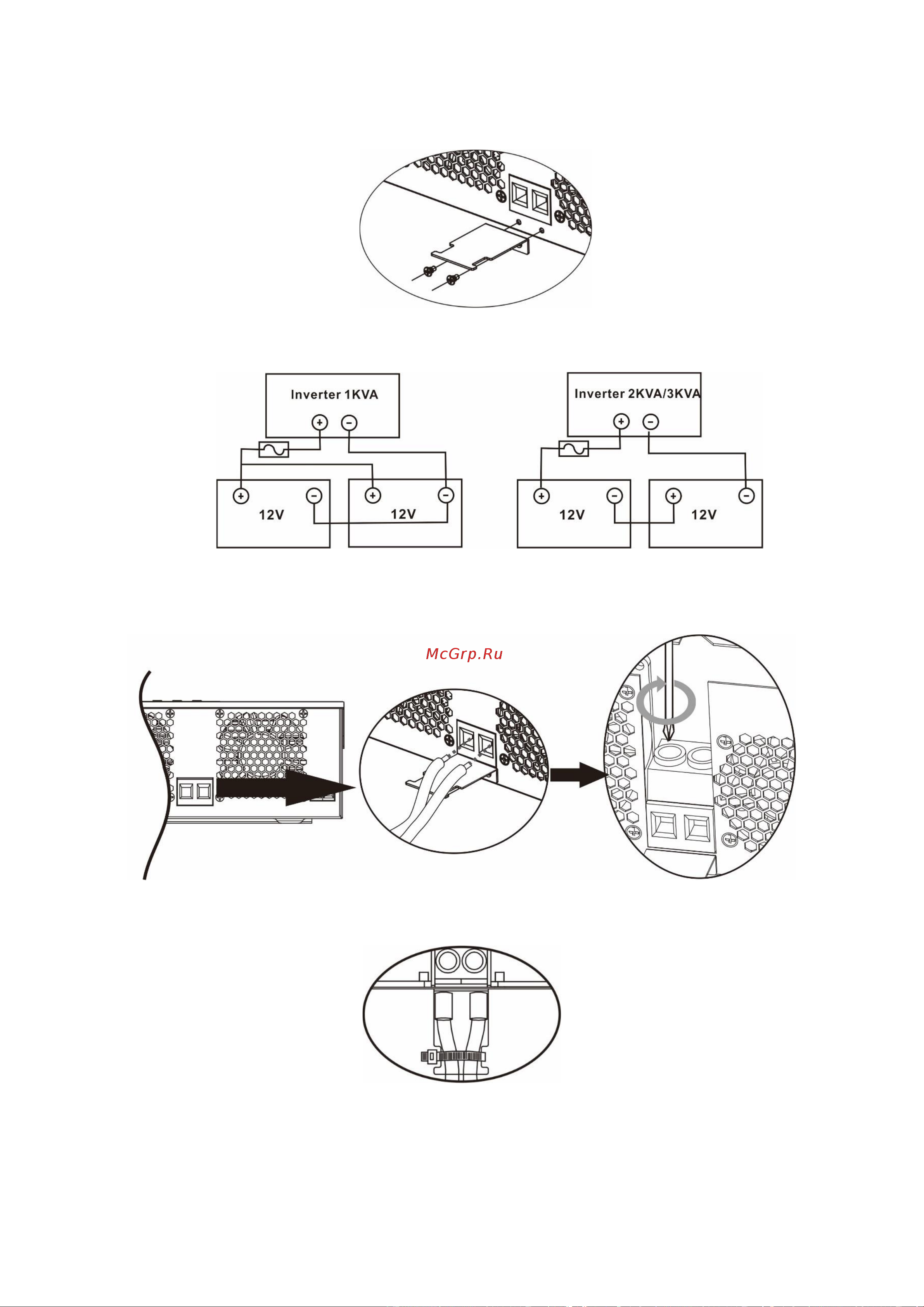

3. Закрепите вспомогательную пластину на инверторе с помощью винтов из комплекта, как

показано на рисунке ниже.

4. Модель 1кВА поддерживает систему 12В пост.тока, модели 3кВА поддерживают 24В пост.тока.

Выполните подключение аккумуляторных групп батарей согласно картинке ниже. Для моделей

1-3 кВА рекомендуется подключить аккумуляторы емкостью не менее 100 Ач.

5. Вставьте провода аккумуляторной батареи в разъемы для батареи инвертора. Затяните гайки

с моментом 2 Нм. Убедитесь, что соблюдена полярность подключения аккумуляторной батареи

и инвертора/зарядного устройства, а крепления клемм на разъемах туго затянуты.

6. Чтобы надежно закрепить проводное соединение, вы можете закрепить провода на

вспомогательной пластине с помощью кабельной стяжки.
