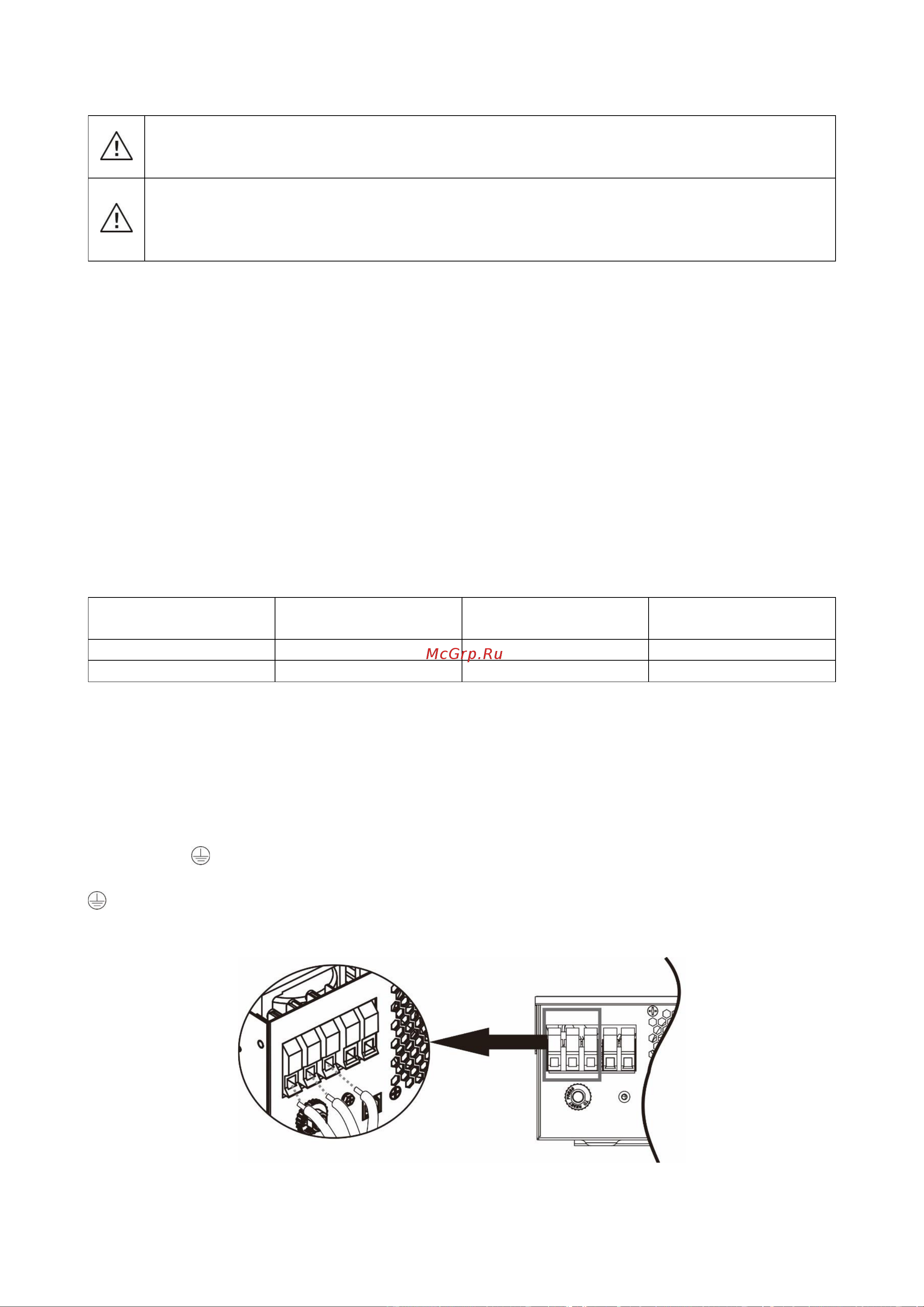

Подключение входа и выхода переменного тока
ВНИМАНИЕ! Перед подключением входного источника переменного тока установите отдельный
автоматический выключатель переменного тока между инвертором и входным источником питания
переменного тока. Это позволит безопасно отключить инвертор для проведения технического
обслуживания и обеспечит полную защиту от перегрузки по току на входе переменного тока.
Рекомендуемый номинал для моделей 1кВА составляет 10А, для 3кВА – 32А.
ВНИМАНИЕ! Имеется две клеммные колодки с маркировкой «IN» [Вход] и «OUT» [Выход]. НЕ
ПЕРЕПУТАЙТЕ входной и выходной разъемы.
ОСТОРОЖНО! Вся электропроводка должна выполняться квалифицированным персоналом.
ОСТОРОЖНО! При подключении к входу переменного тока для безопасной и эффективной работы
солнечной электростанции большое значение имеет выбор кабеля соответствующего сечения. Для
уменьшения риска травм, пожалуйста, используйте кабель рекомендованного сечения, указанного в
таблице ниже.
Рекомендации по выбору кабеля переменного тока
Модель
Калибр провода
Площадь сечения
провода
Момент затяжки
1кВА
16 AWG
1,5 мм
2
0,6Нм
3кВА
12 AWG
4 мм
2
1,2 Нм
Для подключения входа и выхода переменного тока необходимо выполнить следующее:
1. Перед подключением входа и выхода переменного тока, убедитесь, что размыкатель или
устройство защиты постоянного тока разомкнут.
2. Удалите 10 мм изолирующей оболочки на конце шести проводников. Укоротите фазный L и
нейтральный N провод на 3мм.
3. Для моделей 1кВА вставьте вилку в розетку для подключения источника сетевого питания.
Для моделей 3кВА вставьте провода входа переменного тока, соблюдая полярность, указанную
на клеммной колодке, и затяните винты клемм. Сначала присоедините защитный проводник
«PE» ( ).
→ Земля (желтый-зеленый)
L → Фаза (коричневый или черный)
N → Нейтраль (синий)
ОСТОРОЖНО: Опасность поражения электрическим током
Соблюдайте осторожность при монтаже, последовательно включенные аккумуляторные
батареи имеют достаточно высокое напряжение.
ВНИМАНИЕ! Прежде чем выполнить окончательное соединение по постоянному току или
замкнуть автоматический выключатель/размыкатель постоянного тока убедитесь в том, что
положительная (+) клемма присоединена к положительной (+) клемме, а отрицательная (-)
клемма — к отрицательной (-).
