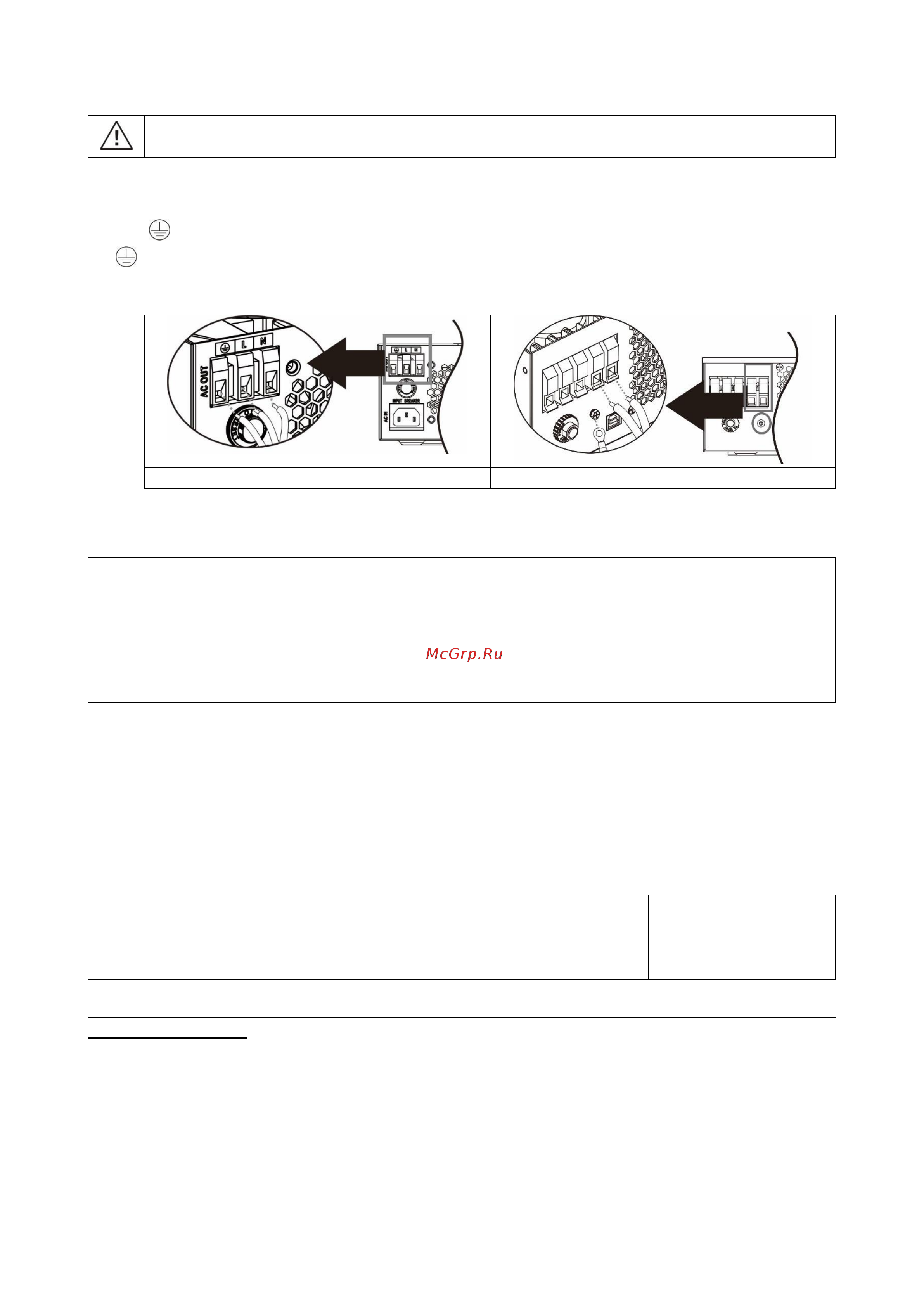

4. Затем вставьте провода выхода переменного тока, соблюдая полярность, указанную на

клеммной колодке, и затяните винты клемм. Сначала присоедините защитный проводник «PE»

( ).

→ Земля (желтый-зеленый)

L → Фаза (коричневый или черный)

N → Нейтраль (синий)

1кВА

3кВА

5. Убедитесь в том, что провода надежно присоединены.

Подключение фотоэлектрических модулей

ВНИМАНИЕ. Перед подключением фотоэлектрических модулей установите отдельные

автоматические выключатели между инвертором и фотоэлектрическими модулями.

При подключении фотоэлектрических модулей для безопасной и эффективной работы солнечной

электростанции большое значение имеет выбор кабеля соответствующего сечения. Для уменьшения

риска травм, пожалуйста, используйте кабель рекомендованного сечения, указанного в таблице ниже.

Модель

Калибр провода

Площадь сечения

провода

Момент затяжки

1кВА/3кВА

1*8 AWG

10 мм

1,6Нм

Рекомендованная конфигурация массива фотоэлектрических модулей (только для моделей с

PWM контроллером)

При выборе фотоэлектрических модулей необходимо принять во внимание следующие параметры:

1. Напряжение холостого хода (U

хх

) фотоэлектрических модулей не должно превышать

максимально допустимого значения напряжения для инвертора.

ОСТОРОЖНО!

Перед подключением устройства убедитесь, что источник переменного тока отключен

ВНИМАНИЕ! Для перезапуска таких устройств, как кондиционер, требуется не менее 2–3 минут для

уравнивания давления газообразного хладагента внутри контуров. Перебои в электроснабжении

могут привести к повреждению присоединенных устройств. Для предотвращения такого

повреждения, перед монтажом кондиционера уточните у производителя, оснащен ли он функцией

временной задержки. В противном случае сработает защита инвертора/зарядного устройства от

перегрузки и для защиты устройства электропитание будет отключено. Тем не менее, в некоторых

случаях это может привести к повреждению кондиционера.
