1– выходной сетевой разъем Ethernet с поддержкой PoE «NETWORK OUT»
2– входной сетевой разъем Ethernet «NETWORK IN»
3 – индикатор «Power»
4 – вилка подключения к питающей сети
Разъем «NETWORK OUT» используется для подключения IР-видеокамер с питанием PoE
посредством стандартного сетевого кабеля UTP cat5e/6.
Разъем «NETWORK IN» используется для подключения коммутатора посредством стандартного
сетевого кабеля UTP cat5e/6.
Индикатор «Power» индицирует наличие напряжения питающей сети.
Подлючение к питающей сети ~220 В 50 Гц осуществляется посредством соответствующей вилки.
МЕРЫ БЕЗОПАСНОСТИ
При установке и эксплуатации изделия необходимо руководствоваться действующими
нормативными документами, регламентирующими требования по охране труда и правила
безопасности при эксплуатации электроустановок.
Установку, демонтаж и ремонт изделия производить при отключенном питании.
ВНИМАНИЕ!
Следует помнить, что в рабочем состоянии к изделию подводится
опасное для жизни напряжение
электросети 220 В.
Обслуживание и ремонт изделия должны проводиться
квалифицированным персоналом.
УСТАНОВКА НА ОБЪЕКТЕ
Устанавливайте изделие в месте, с ограниченным доступом посторонних лиц. Место установки
изделия должно обеспечивать свободное, без натяжения, размещение кабелей подключения
оборудования. При этом кабельную проводку необходимо разместить так, чтобы исключить к ней
свободный доступ.
ПОДГОТОВКА К РАБОТЕ

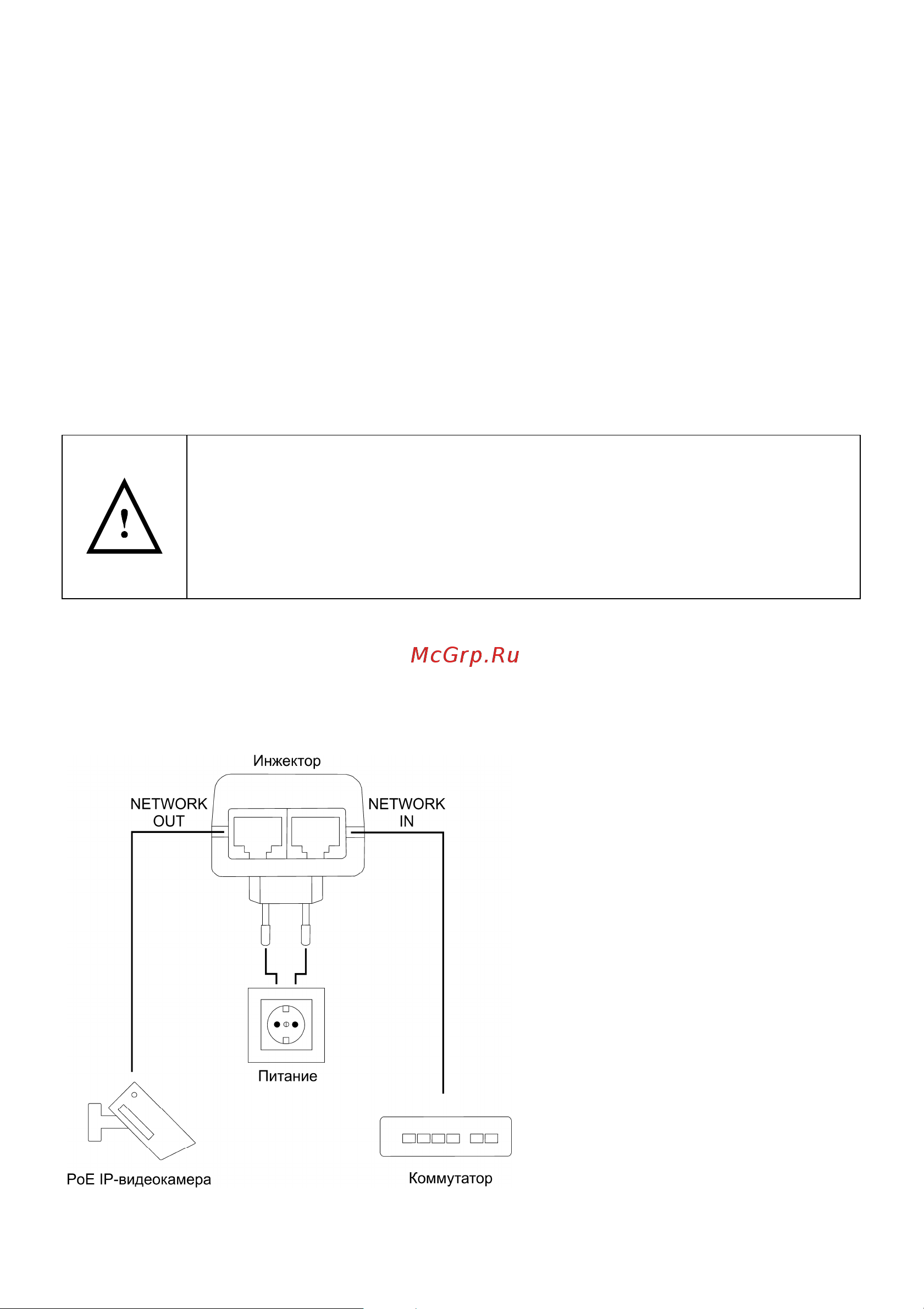

Рисунок 2 – схема подключения
• Подключите коммутатор
стандартным сетевым кабелем
UTP cat5e/6 к разъему
«NETWORK IN» изделия (см.
рисунок 2).
• Подключите IP-видеокамеру с
питанием PoE стандартным
сетевым кабелем UTP cat5e/6 к
разъему «NETWORK OUT»
изделия (см. рисунок 2).
• Подключите изделие к питающей
сети ~220 В 50 Гц; при наличии
напряжения сети в допустимых
пределах загорится индикатор
«Power».
• Проверьте правильность работы
подключенных устройств.
