УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

КРАТКОЕ ОПИСАНИЕ КОНСТРУКЦИИ

Изделие представляет собой источник вторичного электропитания

резервированный, размещенный в пластиковом корпусе с перфорированной

передней панелью, и предназначенный для установки в 19" телекоммуникационные

шкафы и стойки. Высота корпуса 2U.

На передней панели корпуса изделия расположены кнопка «Холодный пуск» и

светодиодные индикаторы (см. рисунок 1):

• «СЕТЬ» — индикатор светится при наличии на входе изделия напряжения

сетевого электропитания;

• «АКБ» — индикатор светится в процессе заряда АКБ;

• «ВЫХОД» — индикатор светится при наличии выходного напряжения;

• «АВАРИЯ» — индикатор мигает в случае наличия подключенной АКБ и

сгоревшего либо отсутствующего предохранителя АКБ;

• «SKAT» — индикатор светится при наличии питающих напряжений (от сети

и/или АКБ).

На задней панели корпуса изделия расположены (см. рисунок 2): входная сетевая

вилка, переключатель тока ограничения АКБ, разъемы информационных выходов,

разъём для подключения внешней АКБ, разъемы для подключения нагрузки.

Конструкцией изделия предусмотрена возможность установки внутренней(их) АКБ.

Подключение внутренней(их) АКБ к изделию осуществляется с помощью кабеля

АКБ, входящего в комплект поставки (см. раздел УСТАНОВКА НА ОБЪЕКТЕ).

Подключение изделия к сетевому напряжению осуществляется через входную

сетевую вилку и шнур сетевого питания, входящий в комплект поставки.

При этом следует помнить, что отключение сетевого шнура

немедленно приведет к автоматическому переходу в резервный

режим, т.е. к питанию нагрузки от АКБ!

Для полного выключения изделия предварительно следует отключить внутреннюю

или внешнюю АКБ, а затем отключить напряжение сети.

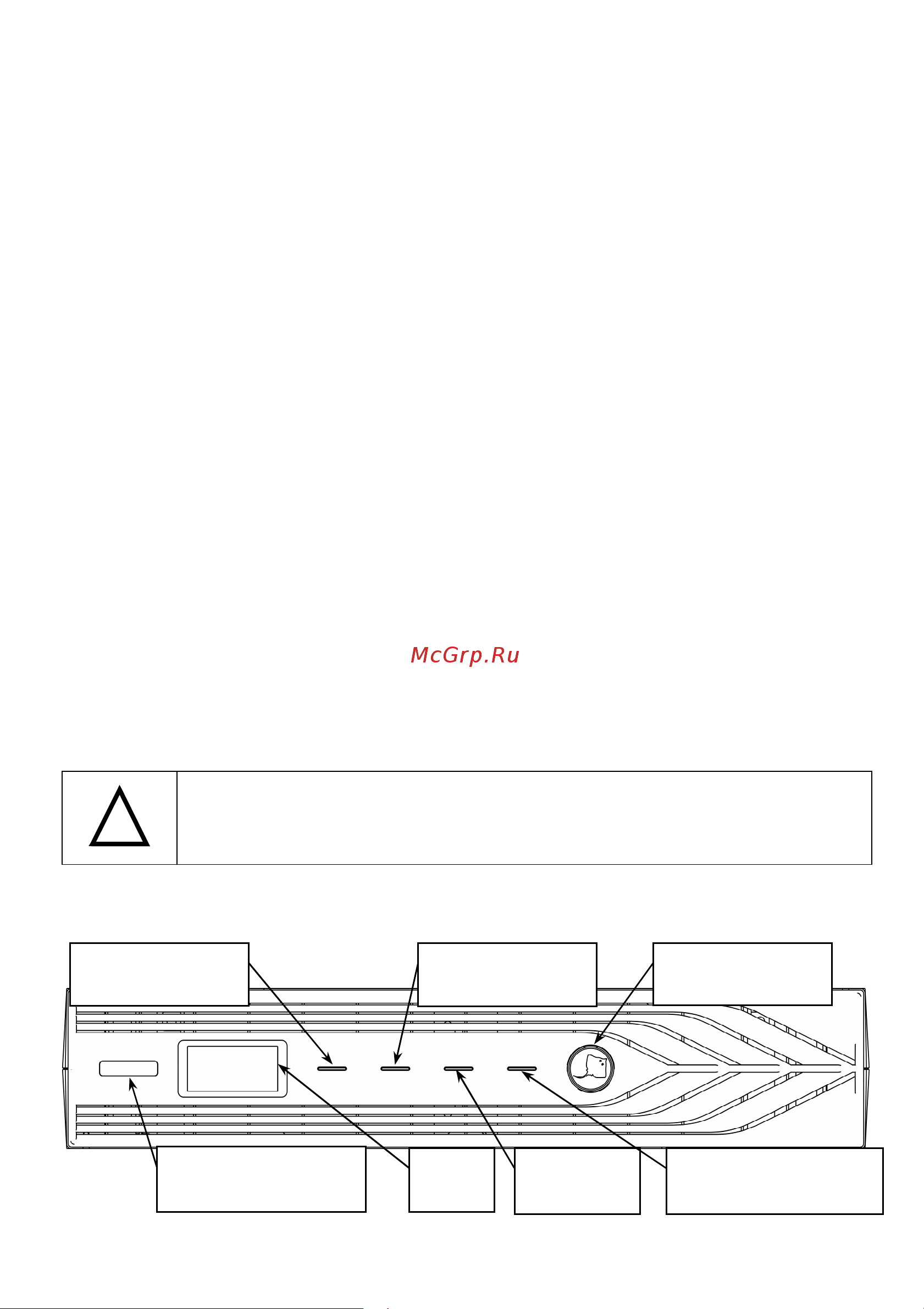

Рисунок 1 — Общий вид передней панели источника

Индикатор

«СЕТЬ»

Индикатор

«АКБ»

Индикатор

«SKAT»

Индикатор

«ВЫХОД»

Кнопка

«ХОЛОДНЫЙ ПУСК»

Индикатор

«АВАРИЯ»

LCD

ис

плей
