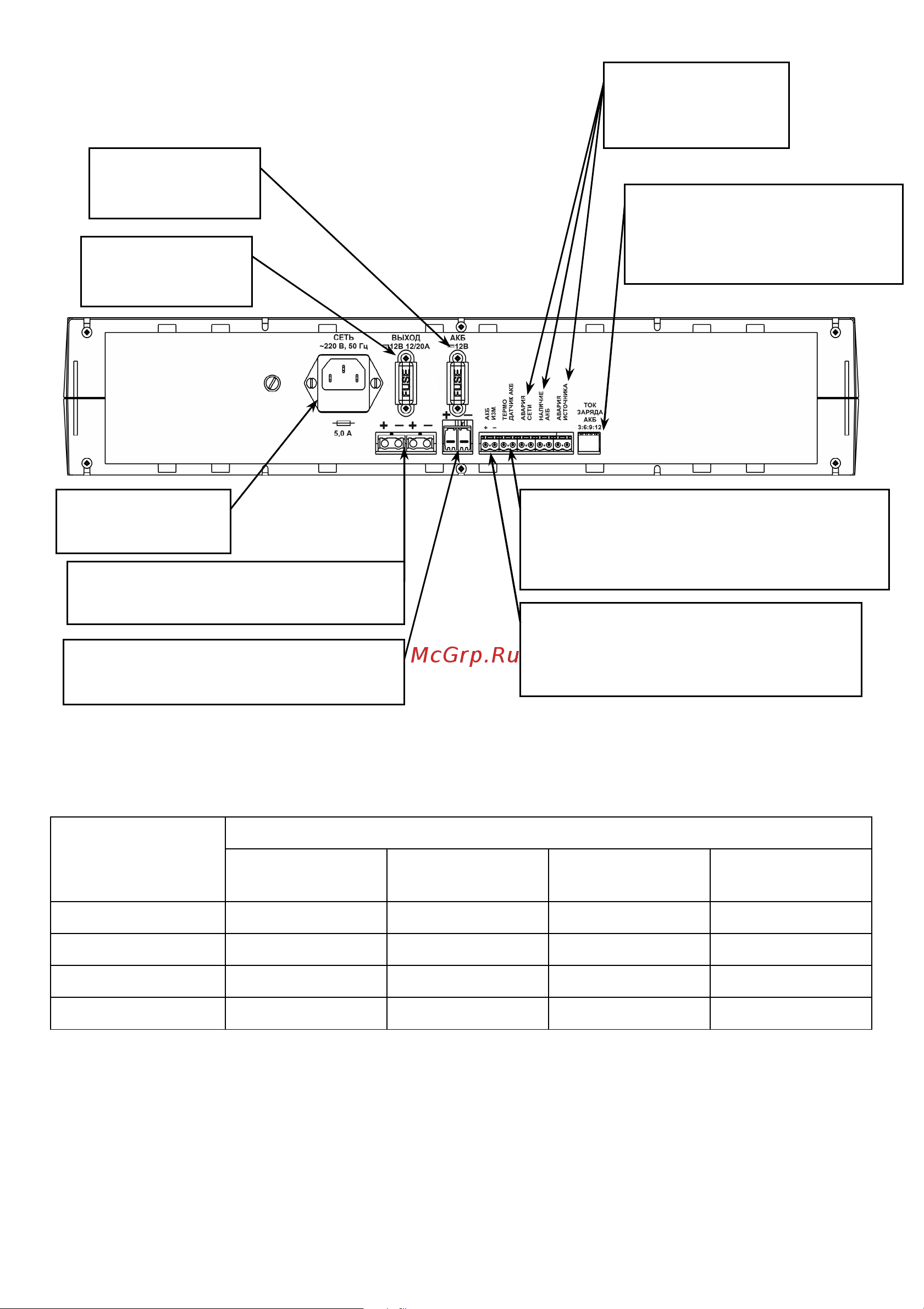

Рисунок 2 — Общий вид задней панели источника

Таблица 2

Ограничение

тока заряда

АКБ, А

Положение DIP – переключателя («ON»- вниз; «OFF»- вверх)

3 6 9 12

3 ON OFF OFF OFF

6 OFF ON OFF OFF

9 OFF OFF ON OFF

12 OFF OFF OFF ON

Разъемные колодки «ВЫХОД»

для

подключения нагру

зки

Разъемная колодка для

контроля напряжения на клеммах

АКБ

Выходной

предохранитель

Входная сетевая

вилка

Предохранитель

АКБ

Переключатель ограничения

тока заряда АКБ 3; 6; 9; 12

(см. таблицу 2)

Информационные

выходы «СУХИЕ

КОНТАКТЫ РЕЛЕ»

Разъемная колодка для

подключения выносного термодатчика

на корпус АКБ

Разъемная колодка для

подключения внешней АКБ
