Краткое введение
Могут быть внесены изменения без уведомления
11
3.4 Измерение параметров резистора
Отсоединить дроссель и подсоединить резистор
номиналом 100 кОм из комплекта поставки.
Поскольку перед этим прибор был вручную переключен на
измерительную функцию Z-Q, можно сразу считать
значение импеданса резистора (приблиз. 100 кОм).
Как указано выше, идеальный резистор не содержит
емкостных и индуктивных компонент. Следовательно,
фаза относительно угла потерь подсоединенных
компонентов близка к нулю градусов.
При подсоединении резистора внутренняя схема замеще-
ния в приборе HM8118 изменяется с последовательной
SER на параллельную PAR (подсвечиваемые кнопки 15 и
16 ). Если выбран режим автоматического выбора схемы
замещения (кнопка AUTO 14 ), измерительный мост LCR
автоматически выберет схему, которая в зависимости от
подсоединенного компонента наилучшим образом
подойдет для получения самого точного результата
измерения. Схема замещения представляет измеряемую
схему.
Обычно компоненты с низким импедансом (конденсаторы,
дроссели) измеряются с использованием последователь-
ной схемы замещения, тогда как компоненты с высоким
импедансом (например, резисторы) измеряются с
помощью параллельной схемы замещения.
4 Начальные действия
4.1 Подключение прибора

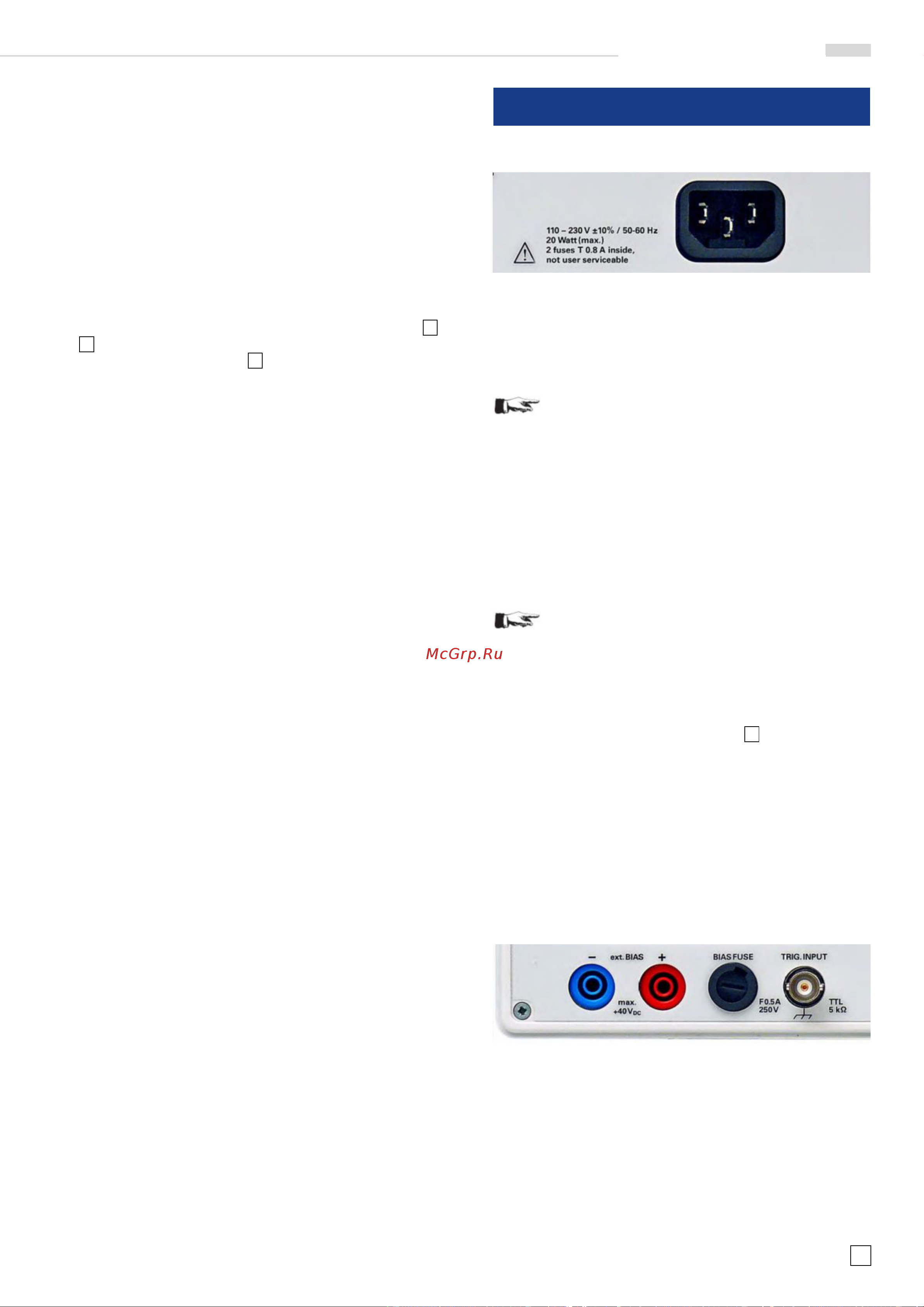

Рис. 4.1 – Вход питания с маркировкой
Перед подключением прибора к сети питания следует
убедиться, что сетевое напряжение соответствует диа-
пазону напряжений, указанному на задней панели. При-
бор поддерживает широкий диапазон напряжений пита-
ния и не требует ручной установки сетевого напряжения.
Внимание!
Использовать данный измерительный прибор могут
только квалифицированные специалисты, хорошо
знакомые с возможными опасностями при измерении
электрических параметров. По причинам безопасности
прибор должен подключаться к розеткам сети питания с
контактом защитного заземления. Запрещается отсоеди-
нять провод защитного заземления. Перед выполне-
нием каких-либо соединений необходимо в первую
очередь соединить контакт защитного заземления в
шнуре питания с контактом защитного заземления в
розетке (т.е. сначала подключить шнур питания).
Перед подачей измеряемого сигнала прибор должен
быть включен и готов к работе. При наличии очевидных
нарушений функционирования прибора следует
прекратить дальнейшие измерения; необходимо
отключить измеряемые сигналы и выключить прибор.
На задней панели прибора размещается патрон для
плавких предохранителей BIAS FUSE 45 , т.е. внешний
вход смещения. Перед заменой предохранителя прибор
должен быть отсоединен от сети питания. Затем можно
извлечь патрон с помощью подходящей отвертки,
используя имеющийся слот. После этого можно извлечь
предохранитель из патрона и заменить его новым.
Патрон подпружинивается, для установки необходимо
его нажать и повернуть. Запрещается использовать
"отремонтированные" предохранители или замыкать
предохранитель. Любые повреждения, вызванные
подобными манипуляциями, не являются гарантийным
случаем. Для замены могут использоваться только
предохранители следующего типа:
Рис. 4.2 – Задняя панель с сетевым предохранителем
Тип предохранителя:
с керамической изоляцией, заполненный огнегасительным
материалом, размеры 6,3 x 32 мм; 400 В перем. тока, C;
IEC 127, Bl. III; DIN 41 662 (также DIN 41 571, p. 3), (F) 0,5 A
