Краткое введение
10
Могут быть внесены изменения без уведомления
3 Краткое введение
3.1 Технические требования
– Измеритель LCR HAMEG HM8118 со встроенным ПО
версии 1.37 и выше;
– Измерительные кабели Кельвина HZ184;
– 1 x конденсатор HAMEG 1000 мкФ (в комплект
поставки не входит);
– 1 x катушка индуктивности HAMEG 280 мкГн (в
комплект поставки не входит);
– 1 x резистор HAMEG 100 кОм (в комплект поставки не
входит).
Сначала к прибору HM8118 подсоединяют имеющиеся
кабели HZ184. Два штекера черного кабеля
подсоединяют к гнездам LCUR и LPOT, штекеры
красного кабеля – к гнездам HCUR и HPOT.
После включения прибора в первую очередь выполняются
процедуры КЗ и ХХ калибровки на предварительно
выбранной частоте 1,0 кГц. Необходимость калибровки
вызвана тем, что измерительные кабели HZ184, подклю-
ченные к гнездам, из-за своей конструкции обладают
паразитной емкостью, остаточной индуктивностью и
остаточным сопротивлением, ухудшающих точность
получаемых результатов. С целью минимизации влияния
переходников и кабелей необходимо выполнить
компенсацию погрешностей измерения импеданса.
Для выполнения ХХ-калибровки два зажима размещают
в стороне друг от друга. Для выполнения КЗ-калибровки
зажимы соединяют друг с другом (см. рис. 3.1).

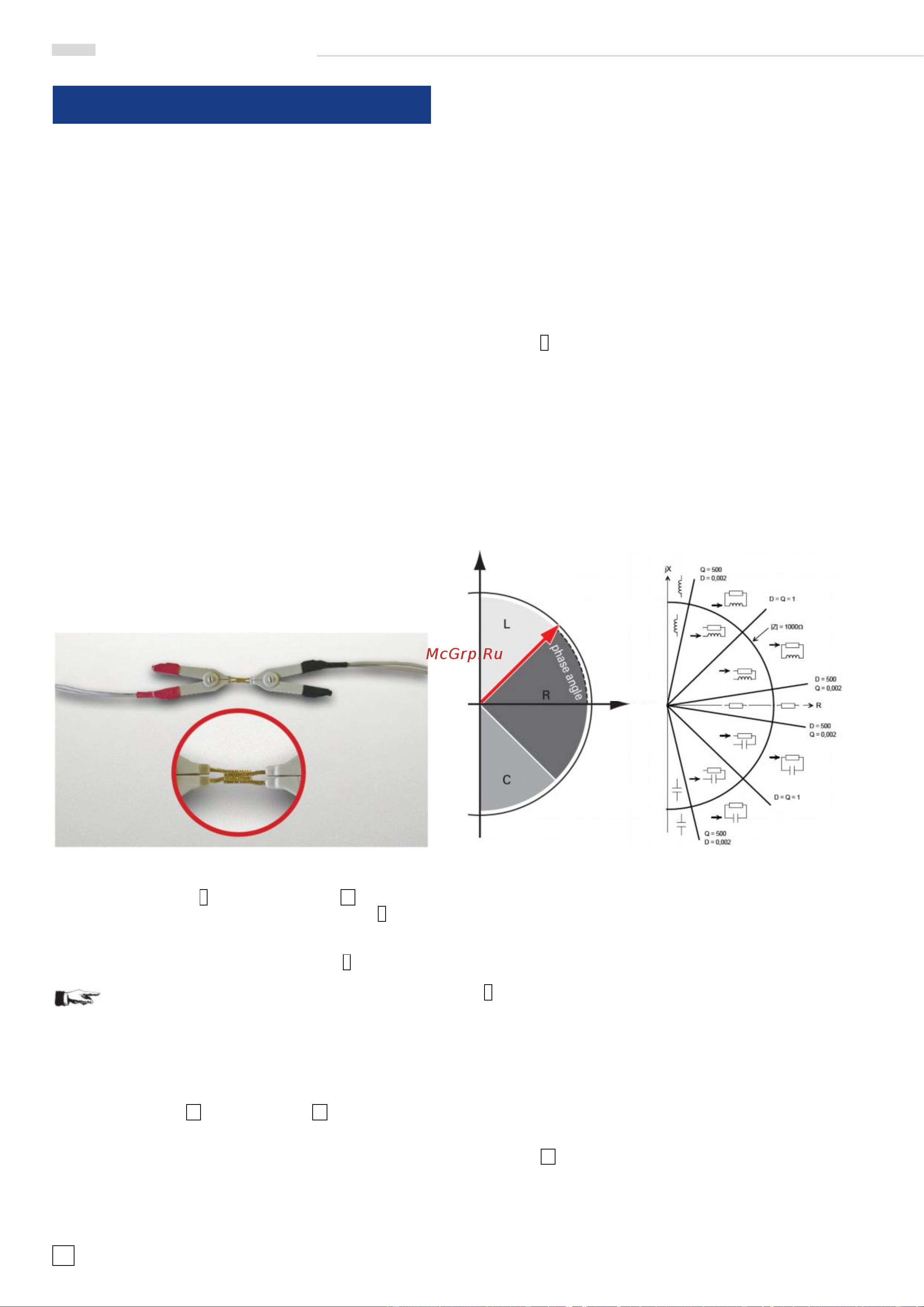

Рис. 3.1 – Калибровка КЗ с использованием кабеля HZ184.
Чтобы войти в меню коррекции CORR, следует нажать
кнопку MENU/SELECT 3, а затем кнопку C-D 34. Выбрать
пункт меню MODE и с помощью поворотной ручки 5 изме-
нить значение в меню с SGL на ALL, чтобы автоматически
выполнять калибровку на всех 69 доступных частотах.
Покинуть меню нажатием кнопки MENU/ESC 5.
Совет:
Режим SGL используется только для калибровки на
выбранной в данный момент частоте; процедура зани-
мает несколько секунд и предназначена для измерений
в одном или нескольких частотных диапазонах.
Запуск ХХ или КЗ калибровки производится нажатием
кнопок ZERO/OPEN 11 и ZERO/SHORT 12,
соответственно. Прибор определит действительные
поправочные коэффициенты на всех 69 частотах для
подсоединенных измерительных кабелей и будет
хранить их до момента выключения прибора. Процедура
калибровки занимает приблизительно 2 минуты.
3.2 Измерение параметров конденсатора
Подсоединить конденсатор к зажимам кабеля HZ184.
Соблюдая полярность конденсатора, подсоединить
черный зажим к отрицательному выводу конденсатора,
обозначенному знаком минус "–".
Поскольку прибор установлен в автоматический режим
работы, автоматически включится измерительная функ-
ция №3 (C-D). Так как предварительно выбрана частота
измерения 1,0 кГц, то измеренные значения не будут
соответствовать параметрам конденсатора в обычном
режиме работы; так, индицируемое значение ~900 мкФ не
будет соответствовать указанному значению 1000 мкФ.
Установить частоту измерения 50 Гц, нажав кнопку
SET/FREQ 8 и вращая поворотную ручку до тех пор, пока
на дисплее не отобразится значение 50 Гц. Теперь изме-
ряемое значение будет приблизительно равно 1000 мкФ
в пределах допуска. При такой настройке тангенс угла
потерь "D" будет очень мал.
Чем меньше угол потерь, тем ближе реальный компонент
приближается к идеальному. Угол потерь идеальной ка-
тушки индуктивности составляет 0 градусов. Угол потерь
идеального конденсатора также составляет 0 градусов. В
то же время, угол потерь идеального резистора, если он
не содержит емкостных или индуктивных компонентов,
составляет 90 градусов.
Рис. 3.2 – Принцип измерения HM8118: слева – схематичное,
справа – подробное представление.
3.3 Измерение параметров катушки
индуктивности
Перед подключением дросселя (катушки) увеличить
частоту измерений в 10 раз, до 500 Гц, нажатием кнопки
p 7 над поворотной ручкой. Отсоединить конденсатор и
подсоединить дроссель к зажимам кабеля HZ184.
В приборе автоматически включится измерительная
функция №1 (L-Q), и на дисплее отобразится значение
индуктивности дросселя. Значение должно составлять
около 280 мкГн.
Как видно из рис. 3.2, фазовый угол катушки должен
лежать в диапазоне от +45 до 90°. Чтобы убедиться в
этом, выйти из автоматического режима нажатием
кнопки Z-Q 39. Индицируемый фазовый угол составит
приблизительно +70° (он зависит от установленной
частоты измерений).
Для сравнения: фазовый угол измеренного ранее
конденсатора составляет приблиз. –87° на частоте 50 Гц.
Мнимая
ось
Действ.
ось
менее -45° = C
более 45° = L
