Органы управления
Могут быть внесены изменения без уведомления
9
27 TRIG / UNIT (кнопка)
Запуск измерения в ручном режиме запуска; выбор
единиц измерения
28 AUTO / 6 (кнопка)
Выбор функции автоматических измерений; цифровая
клавиша 6 при вводе числовых параметров
29 M / – (кнопка)
Выбор измерительной функции "Взаимная индуктив-
ность" (только с подходящим набором кабелей) или
ввод символа "-".
30 R-Q / 5 (кнопка)
Выбор измерительной функции ‘Сопротивление‘ R и
‘Добротность‘ Q; цифровая клавиша 5 при вводе
числовых параметров
31 N-Q / . (кнопка)
Выбор измерительной функции ‘Коэффициент
трансформации‘ N и ‘Фазовый угол‘ Q; ввод символа
". " при вводе параметров
32 C-R / 4 (кнопка)
Выбор измерительной функции ‘Емкость‘ C и
‘Сопротивление‘ R; цифровая клавиша 4 при вводе
числовых параметров
33 G-B / 0 (кнопка)
Выбор измерительной функции ‘Проводимость‘ G и
‘Реактивная проводимость‘ B; цифровая клавиша 0
при вводе числовых параметров
34 C-D / 3 (кнопка)
Выбор измерительной функции ‘Емкость‘ C и
‘Тангенс угла потерь‘ D; цифровая клавиша 3 при
вводе числовых параметров
35 R-X / 9 (кнопка)
Выбор измерительной функции ‘Сопротивление‘ R
and ‘Реактивное сопротивление‘ X; цифровая
клавиша 9 при вводе числовых параметров
36 L-R / 2 (кнопка)
Выбор измерительной функции ‘Индуктивность‘ L и
‘Сопротивление‘ R; цифровая клавиша 2 при вводе
числовых параметров
37 Y-Q / 8 (кнопка)
Выбор измерительной функции ‘Адмитанс‘ Y и
‘Фазовый угол‘ Q; цифровая клавиша 8 при вводе
числовых параметров
39 L-Q / 1 (кнопка)
Выбор измерительной функции ‘Индуктивность‘ L и
‘Добротность‘ Q; цифровая клавиша 1 при вводе
числовых параметров
39 Z-Q / 7 (кнопка)
Выбор измерительной функции ‘Импеданс‘ Z и
‘Фазовый угол‘ Q; цифровая клавиша 7 при вводе
числовых параметров
40 DISPLAY MODE (кнопка)
Переключение режима индикации: измеренное
значение с/без параметров
41 RECALL / STORE (кнопка)
Сохранение и вызов конфигураций прибора (10
ячеек памяти)
42 REMOTE / LOCAL (кнопка)
Переключение между управлением с передней пане-
ли и внешним управлением; кнопка REMOTE/LOCAL
подсвечивается, если обращение к прибору произво-
дится по интерфейсу 47 (дистанционное управление).
Чтобы вернуться к местному управлению, следует на-
жать кнопку REMOTE/LOCAL (при условии, что режим
местного управления не был заблокирован интерфей-
сом ДУ). Если был активирован режим блокировки
местного управления (local lockout), управление
прибором с передней панели невозможно.
43 Заземление (4-мм гнездо)
Разъем заземления (^). Гнездо напрямую
соединяется с защитным заземлением сети!

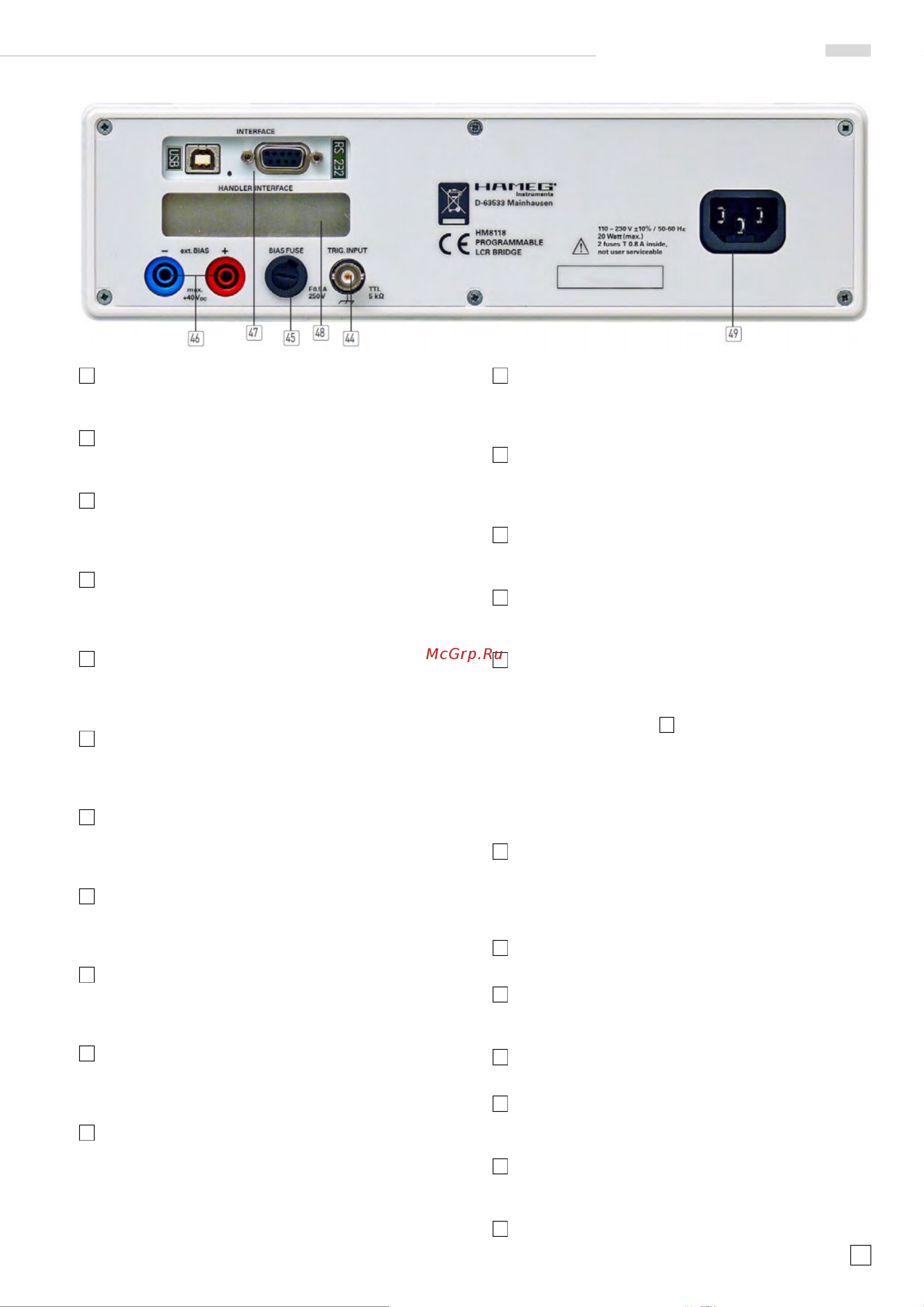

Задняя панель
44 TRIG. INPUT (гнездо BNC)
Вход запуска для внешнего запуска
45 BIAS FUSE (патрон предохранителя)
Предохранитель для внешнего входного напряжения
для входов "ext. BIAS"
46 ext. BIAS (4-мм безопасные гнезда)
Вход внешнего смещения (+, –)
47 INTERFACE
Сдвоенный USB/RS-232-интерфейс HO820 (гальва-
нически изолированный) в стандартной модели
48 HANDLER INTERFACE (25-конт. гнездо D-Sub)
Выход для управления внешними устройствами
сортировки для компонентов (опция HO118)
49 Вход питания (разъем для кабеля питания)
