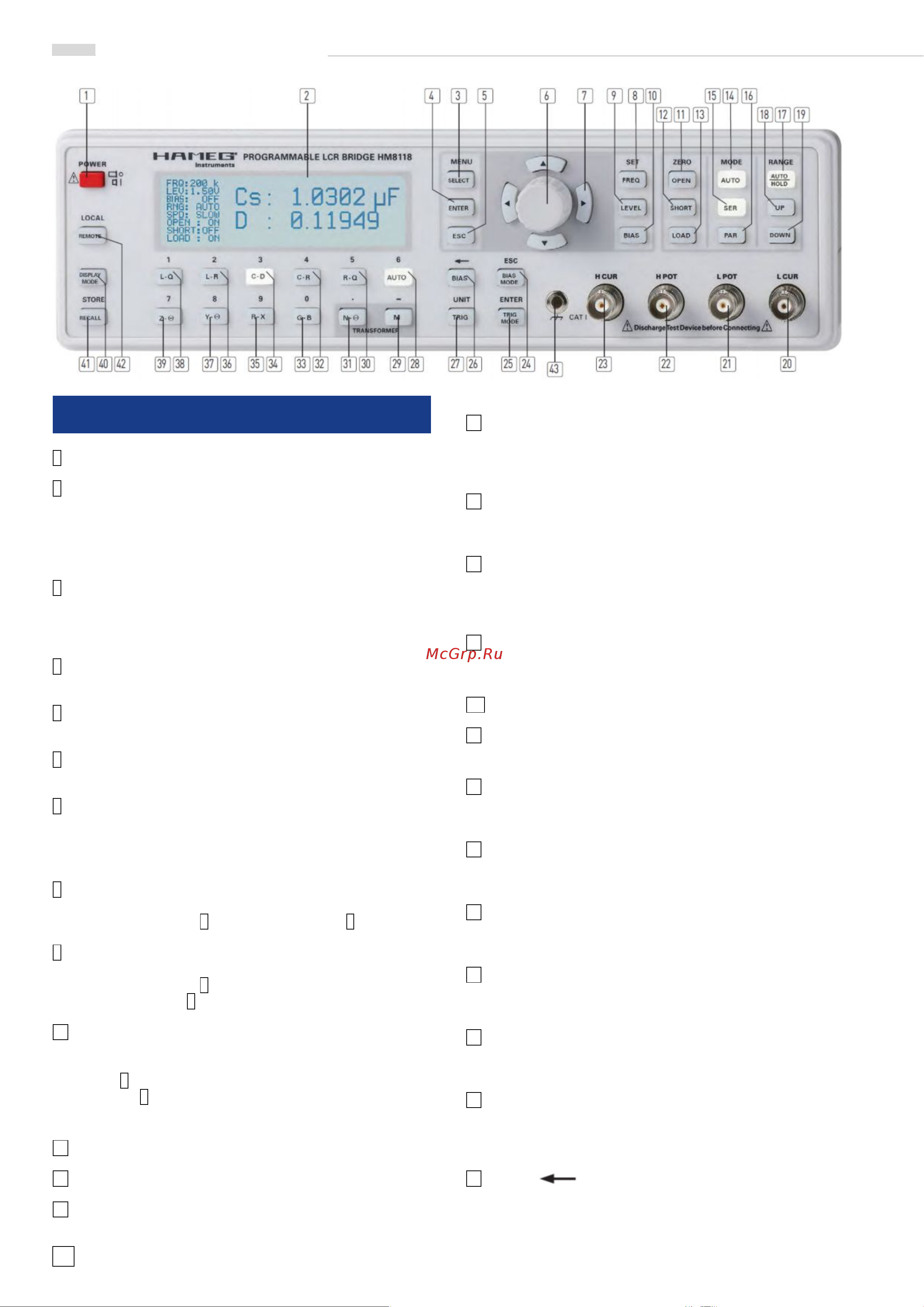

2 Органы управления и индикации
1 POWER (кнопка): включение/выключение прибора
2 Дисплей (ЖК)
Индикация результатов и единиц измерения, диапа-
зонов, частот, уровней, схемы замещения, функций,
параметров, состояний и сообщений прибора.
MENU
3 SELECT (кнопка)
Открытие меню, содержащее подменю SETUP,
CORR, SYST и BIN (с установленной опцией
группового интерфейса HO118)
4 ENTER (кнопка)
Ввод заданного значения в HM8118.
5 ESC (кнопка)
Удаление введенного значения нажатием клавиши
6 Поворотная ручка (ручка/кнопка)
Выбор и регулировка функций и параметров
7 Кнопки со стрелками pqt u (кнопки)
Кнопки для выбора и регулировки функций и
параметров
SET
8 FREQ (кнопка)
Установка частоты тестового сигнала с помощью
поворотной ручки 6 или кнопок pqt u 7
9 LEVEL (кнопка)
Установка уровня тестового сигнала с помощью
поворотной ручки 6 и позиции курсора с помощью
кнопок pqt u 7
10 BIAS (кнопка)
Установка напряжения или тока смещения (зависит
от измерительной функции) с помощью поворотной
ручки 6 и позиции курсора с помощью кнопок
pqt u 7
ZERO
11 OPEN (кнопка): запуск коррекции ХХ
12 SHORT (кнопка): запуск коррекции КЗ
13 LOAD (кнопка): запуск коррекции нагрузки
MODE
14 AUTO/MODE (кнопка)
Активация автоматического выбора модели схемы
замещения измеряемого компонента
(последовательная, параллельная)
15 SER (кнопка)
Активация модели последовательной схемы
замещения измеряемого компонента
16 PAR (кнопка)
Активация модели параллельной схемы замещения
измеряемого компонента
RANGE
17 AUTO/HOLD/ (кнопка)
Переключение режима измерительного диапазона
AUTO/HOLD (автоматический/удержание)
18 UP (кнопка): включение более высокого диапазона
19 DOWN (кнопка): включение более низкого диапазона
Гнезда
20 L CUR (гнездо BNC)
Слабый ток; выход сигнала для последовательных
измерений (генератор сигналов)
21 L POT (гнездо BNC)
Низкое напряжение; вход сигнала для параллельных
измерений (измерений напряжения)
22 H POT (гнездо BNC)
Высокое напряжение; вход/выход сигнала для
параллельных измерений (измерительный мост)
23 H CUR (гнездо BNC)
Сильный ток; вход сигнала для последовательных
измерений (измерений тока)
24 BIAS MODE/ESC (кнопка)
Выбор режима смещения (внутренний или внешний);
выход из меню без принятия введенного значения
25 TRIG MODE/ENTER (кнопка)
Выбор режима запуска (внутренний, ручной или
внешний); ввод значения и завершение ввода для
текущей функции ввода
26 BIAS /
(кнопка)
Включение или выключение выходного смещения по
постоянному току; удаление последнего введенного
символа при вводе числовых значений.
