Начальные действия
14
Могут быть внесены изменения без уведомления
сопротивлениям. Учтите, что емкостные и индуктивные
компоненты частотно-зависимы.
Диапазон
измерений
Импеданс
источника
Импеданс компонента
1 25,0 Ом 10,0 мкОм — 3,0 Ом
2 25,0 Ом 3,0 Ом — 100,0 Ом
3 400,0 Ом
100
,0 Ом — 1,6 кОм
4 6,4 кОм 1,6 кОм — 25,0 кОм
5 100,0 кОм 25,0 кОм — 2,0 MОм
6 100,0 кОм 2,0 MОм — 100,0 MОм
Так как импеданс конденсаторов обратно пропорционален
частоте, большие емкости измеряются в низких диапазо-
нах импедансов. Следовательно, при изменении частоты
подходящий диапазон может измениться.
В случае последовательно измерения нескольких
похожих компонентов время измерений можно сократить,
если первый компонент измерить с включенной
функцией автовыбора диапазона измерений. Затем
следует нажать кнопку AUTO/HOLD 17 , чтобы включить
и зафиксировать ручной режим выбора диапазона.
Кнопка AUTO/HOLD будет погашена.
Чтобы избежать погрешностей из-за ошибочных
действий и неопределенности, рекомендуется всегда
использовать автоматический выбор диапазона
измерений. Ручной выбор следует использовать, если
необходимо добиться наивысшей точности измерений.
Чтобы увеличить диапазон измерений, следует нажать
кнопку UP 18, чтобы уменьшить – кнопку DOWN 19.
4.8 Переключение схемы замещения
Если включена функция автоматического выбора изме-
рительной схемы (нажатием кнопки AUTO 14), то прибор
HM8118 автоматически выбирает соответствующую схе-
му замещения (последовательную или параллельную),
которая обеспечивает наиболее точное измерение в
зависимости от подсоединенного компонента (см. также
главу 4.7). измерительная схема также может быть выб-
рана вручную (нажатием кнопки SER 15 для последова-
тельного режима или кнопки PAR 16 для параллельного).
Режим SER/PAR представляет эквивалентную схему
(схему замещения) измеряемой цепи. Обычно
индуктивность катушек измеряется в последовательной
цепи; однако есть случаи, когда параллельная схема
обеспечивает лучшее представление компонентов
(например, в катушках с железным или ферритовым
сердечником, где большинство потерь вносит
сердечник). Последовательную схему следует
использовать, если большинство потерь омические или
если потери возникают в соединительных проводах
соединенных проводами компонентов.
В режиме автоматического выбора в приборе для
импедансов ниже 1 кОм выбирается последовательная
схема замещения, а для импедансов выше 1 кОм –
параллельная схема замещения.
Пример определения погрешности (точности)
измерений HM8118
Вычисление погрешности базируется на таблице
погрешностей из технических данных прибора:
Импеданс
:
100MW
4MW
0.2% + |Z|/1.5GW
0.5% +
|Z|/100MW
1MW
25kW
0.05% +
|Z|/2GW
0.1% +
|Z|/1,5GW
100W
0.2% +
|Z|/100MW
0.5% +
5mW/|Z|
+
|Z|/10MW
2.5W
0.1% + 1mW/|Z|
0.2% +
2mW/|Z|
0.01mW
0.3% + 1mW/|Z|
0.5% +
2mW/|Z|
20Hz
1kHz
10kHz
100kHz
Чтобы рассчитать соответствующую погрешность,
необходимо знать следующие параметры компонента:
– импеданс компонента на соответствующей частоте
– частоту измерения.

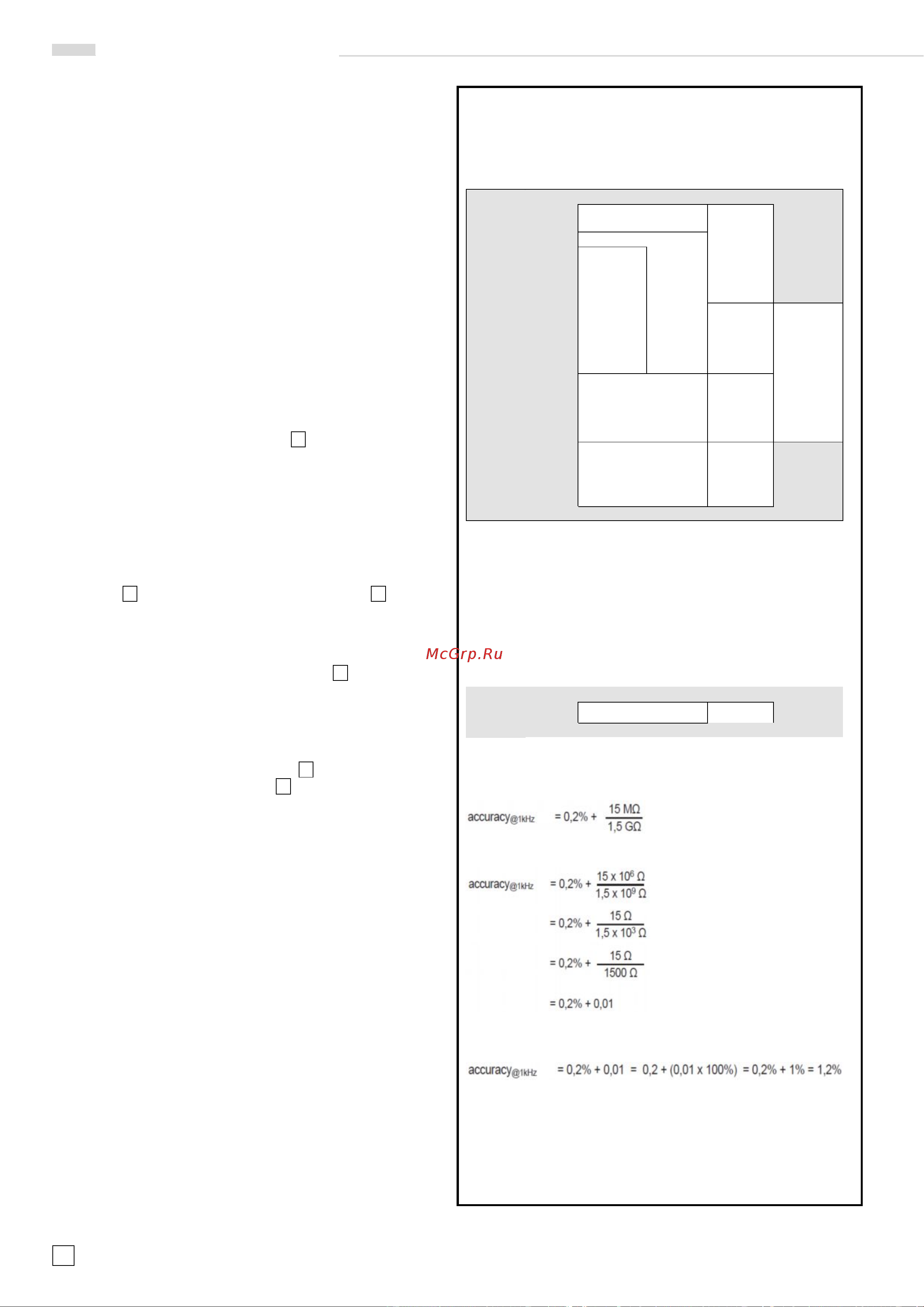

Измерение конденсатора емкостью 10 пФ с
импедансом 15 МОм на частоте 1 кГц
В этом случае используется первая строка таблицы:
Импеданс
:
100MW
4MW
0.2% + |Z|/1.5GW
20
1
kHz
10
k
Hz
100
kHz
Значение параметров компонента подставляются в
формулу:
Производятся вычисления:
Наконец, необходимо адаптировать единицы измерений,
т.к. второе слагаемое безразмерно, тогда:
Для компонента емкостью 10 пФ:
1,2% от 10 пФ составляет 0,12 пФ.
Исходя из расчета, отображаемое значение будет лежать
в пределах от 10 пФ – 0,12 пФ = 9,88 пФ до
10 пФ + 0,12 пФ = 10,12 пФ.
