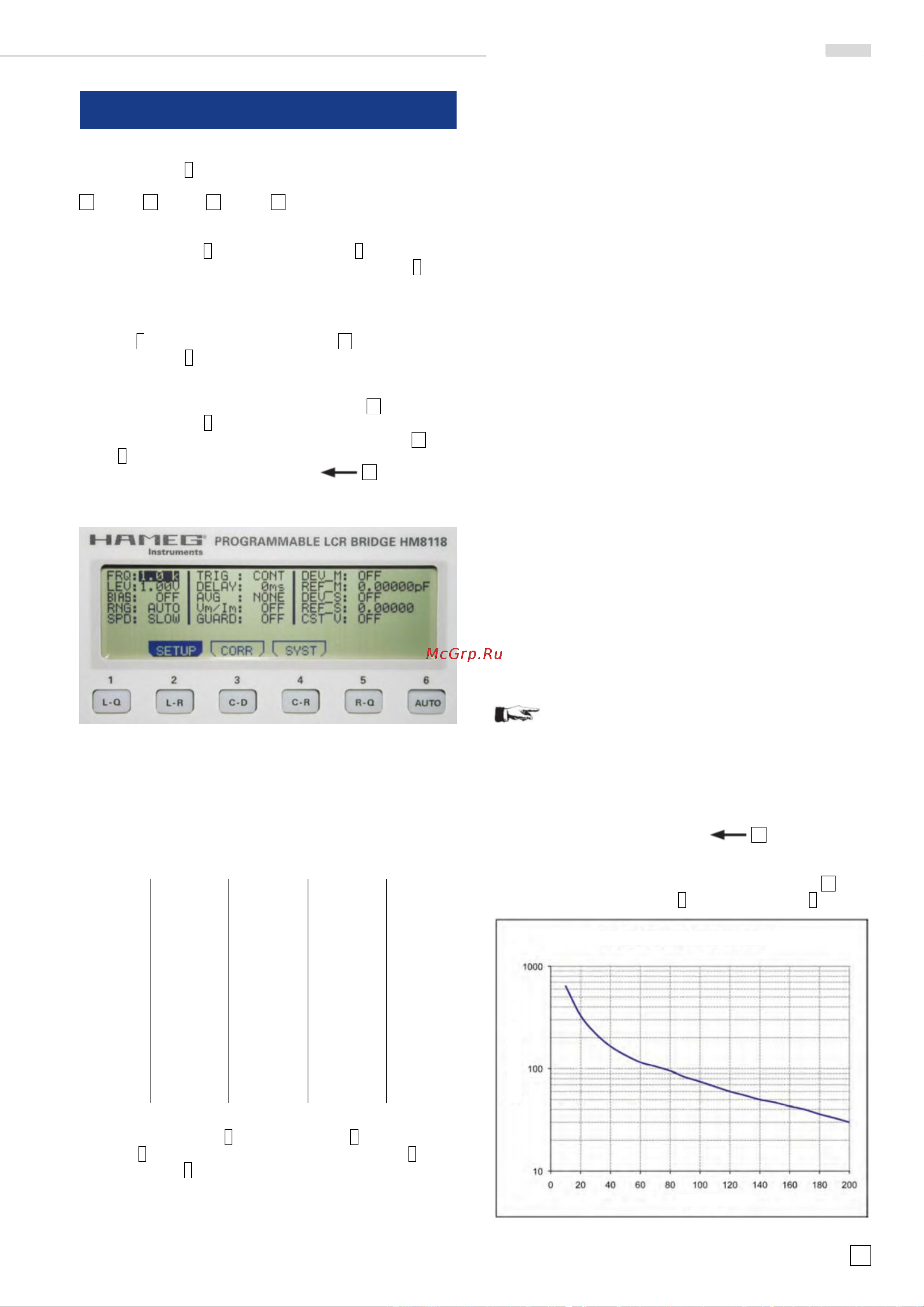

Установка параметров прибора
Могут быть внесены изменения без уведомления
15
5 Установка параметров прибора
Параметры прибора могут быть выбраны путем нажатия
кнопки SELECT 3 и вызова меню SETUP, CORR, SYST и
BIN (только со встроенной опцией HO118). Кнопки L-R/2
36, C-D/3 34, C-R/4 32, R-Q/5 30 используются для
выбора соответствующих подменю. В зависимости от
функции, параметры могут выбираться подсвеченными
кнопками pqt u 7 и поворотной ручкой 6. Выбранный
параметр может редактироваться нажатием ручки 6. На
дисплее будет отображаться мигающий символ "E" (Edit).
Числовые значения могут быть введены с помощью
клавиатуры. После выбора параметров прибора кнопкой
SELECT 3, кнопкой TRIG MODE/ENTER 25 или повторным
нажатием ручки 6 на дисплее откроется поле ввода
(зависит от параметра). Предварительно выбранные
единицы измерения (после числового значения) могут
быть изменены нажатием кнопки TRIG/UNIT 27 или
поворотной ручкой 6. После ввода значение будет
сохранено при нажатии кнопки TRIG/MODE/ENTER 25 или
ручки 6. Для редактирования неверно введенного
значения используется кнопка BIAS / 26.
5.1 Функции меню SETUP
Рис. 5.1 – Индикация функций меню SETUP
В подменю функций меню SETUP могут быть
установлены следующие параметры:
5.1.1 Частота FRQ:
Частотный диапазон измерителя LCR HM8118 лежит в
пределах от 20 Гц до 200 кГц (разбит на 69 шагов) с ос-
новной погрешностью воспроизведения частоты 100 млн
-1
.
Ниже перечислены 69 шагов частотного диапазона:
20 Гц
24 Гц
25 Гц
30 Гц
36 Гц
40 Гц
45 Гц
50 Гц
60 Гц
72 Гц
75 Гц
80 Гц
90 Гц
100 Гц
120 Гц
150 Гц
180 Гц
200 Гц
240 Гц
250 Гц
300 Гц
360 Гц
400 Гц
450 Гц
500 Гц
600 Гц
720 Гц
750 Гц
800 Гц
900 Гц
1,0 кГц
1,2 кГц
1,5 кГц
1,8 кГц
2,0 кГц
2,4 кГц
2,5 кГц
3,0 кГц
3,6 кГц
4,0 кГц
4,5 кГц
5,0 кГц
6,0 кГц
7,2 кГц
7,5 кГц
8,0 кГц
9,0 кГц
10 кГц
12 кГц
15 кГц
18 кГц
20 кГц
24 кГц
25 кГц
30 кГц
36 кГц
40 кГц
45 кГц
50 кГц
60 кГц
72 кГц
75 кГц
80 кГц
90 кГц
100 кГц
120 кГц
150 кГц
180 кГц
200 кГц
Частота может регулироваться в меню SETUP или при
нажатии кнопки FREQ 8 с помощью ручки 6 или кнопок
pqt u 7. При регулировке частоты кнопка FREQ 8 и
кнопки pqt u 7 подсвечиваются. Изменение частоты
может привести к изменению параметров схемы
(последовательной или параллельной) и наоборот, если
активирована функция AUTO (автоматический выбор
диапазона), а импеданс превышает 1000 Ом. При высоких
импедансах и частотах сети питания 50 или 60 Гц из-за
частот биения может наблюдаться неустойчивая работа
на частотах измерения 100 или 120 Гц. В связи с этим
рекомендуется избегать использования гармоник текущей
частоты напряжения питания. В зависимости от текущей
частоты следует выбрать другую частоту измерений.
5.1.2 Напряжение LEV:
Измеритель HM 8118 генерирует синусоидальные напря-
жения от 50 мВ
эфф
до 1,5 В
эфф
с разрешением 10 мВ
эфф
.
Измерение переменного напряжения изменяется путем
редактирования параметра LEV. Погрешность амплитуды
составляет ± 5%. Данное напряжение подается на
компонент через сопротивление источника. В зависимости
от импеданса подсоединенного компонента производится
автоматический выбор сопротивления источника:
Импеданс компонента Импеданс источника
10,0 мкОм — 3,0 Ом 25,0 Ом
3,0 Ом — 100,0 Ом 25,0 Ом
100,0 Ом — 1,6 кОм 400,0 Ом
1,6 кОм — 25,0 кОм 6,4 кОм
25,0 кОм — 2,0 MОм 100,0 кОм
2,0 MОм — 100,0 MОм 100,0 кОм
Сопротивление источника зависит от выбранного диапазона.
5.1.3 Напряжение/ток смещения BIAS:
На измеряемый сигнал переменного тока может быть
наложено постоянное напряжение или ток. Для таких
компонентов как электролитические конденсаторы, чтобы
получить корректные результаты измерений, необходимо
положительное напряжение смещения (BIAS). Внутреннее
напряжение смещения от 0 до +5 В
пост.ток
с разрешением
10 мВ или внешним напряжением смещения от 0 до +40
В
пост. ток
обеспечивает проведение измерений с
реалистичными условиями смещения. Внутреннее
напряжение смещения также может использоваться для
измерения параметров отдельных полупроводников.
Для всех измерений со смещением напряжения или
тока (BIAS) должна быть включена функция
постоянного напряжения (CST V)!
Внутренний ток смещения может быть задан от 0 до
+200 мА с разрешением 1 мА. Он позволяет измерять
зависимости индуктивностей на постоянном токе. Чтобы
включить внутреннее напряжение или ток смещения,
нажать (подсветив) кнопку BIAS / 26. При
повторном нажатии кнопки напряжение/ток смещения
будет выключен, а кнопка погашена. Амплитуда
напряжения/тока задается нажатием кнопки BIAS 10 и с
помощью поворотной ручки 6 и кнопок pqt u 7.
Рис. 5.2 – Максим. Rdc от тока смещения (типичная кривая)
Зависимость Rdcmax от тока смещения
I
смещ.
(
мА
)
Rdcmax (
Ом)
