Калибровка
Могут быть внесены изменения без уведомления
19
6 Калибровка
Перед любыми измерениями во избежание дополнитель-
ных погрешностей следует проводить калибровку холос-
того хода (ХХ) или короткого замыкания (КЗ). Калибровка
ХХ/КЗ компенсирует влияние паразитных импедансов со-
единений с испытуемым компонентом. Калибровка с наг-
рузкой используется преимущественно для учета изме-
ренных импедансов перед непосредственным измере-
нием. С помощью калибровки можно скомпенсировать
влияние измерительных соединений и прочие паразитные
влияния (емкостные импедансы). Калибровка должна
выполняться на текущей частоте измерений.
Чтобы добиться наилучшей точности, все три вида
калибровки следует выполнять при одинаковых
настройках и одинаковых окружающих условиях
измерения неизвестной величины, особенно важно
сохранение идентичного размещения проводов.
Измерительные провода должны располагаться вдалеке
от любых металлических объектов и рук оператора.
Чтобы инициировать этапы калибровки, необходимо
установить соответствующий параметр в значение ON
путем нажатия кнопки SELECT 3 и вызова меню CORR.
Параметры OPEN / SHORT / LOAD (ХХ / КЗ / Нагрузка)
могут быть установлены с помощью кнопок pqt u 7
или поворотной ручки 6. Процедура калибровки зани-
мает несколько секунд; после успешного ее завершения
индикатор выбранного вида калибровки исчезает.

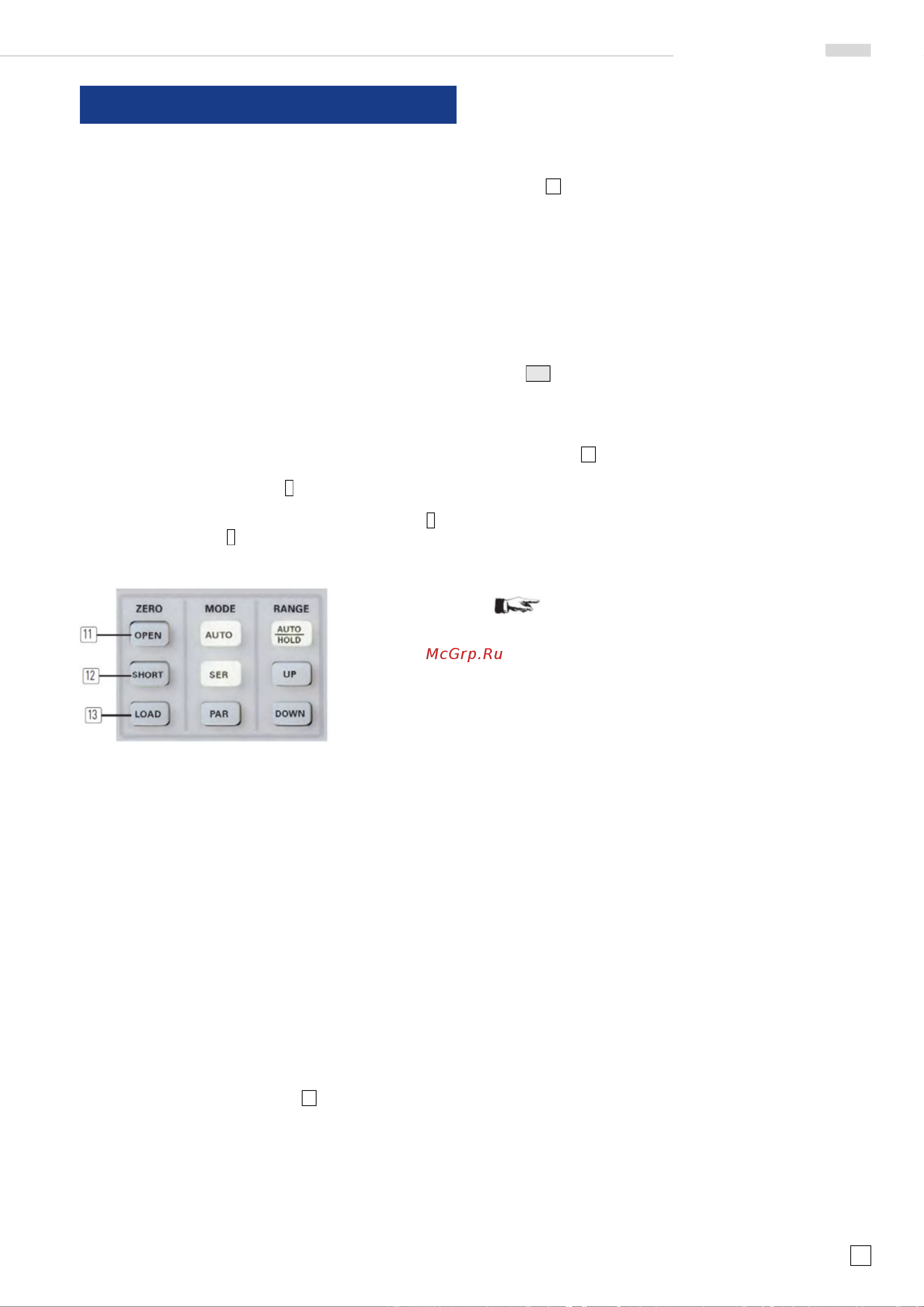

Рис. 6.1 – Кнопки для выполнения калибровки
Начиная с версии 1.35 встроенного ПО, прибор HM8118
имеет возможность автоматического распространения
процедур калибровки ХХ (OPEN) и КЗ (SHORT) на все
доступные 69 частот. Нужно выбрать пункт меню CORR и
изменить параметр MODE с SGL на ALL. Выйти из меню
и нажать кнопку OPEN (или SHORT) на передней панели.
Прибор HM8118 выполнит процедуру автоматической
калибровки ХХ OPEN и КЗ SHORT на всех 69 частотах.
Процедура занимает приблизительно 90 секунд. После
успешной калибровки будет выдан звуковой сигнал.
Подробности о калибровке ХХ (OPEN) и КЗ (SHORT) см.
в разделе 6.1 (6.2).
6.1 Процедура калибровки холостого хода
Чтобы выполнить правильную калибровку холостого
хода, измерительные провода должны оставаться
неподключенными! Чтобы запустить функцию
калибровки, нажать кнопку OPEN 11.
На дисплее отобразится сообщение "Opening: (частота
измерений)".
Если успешная калибровка невозможна, индицируется
сообщение об ошибке. Калибровка ХХ возможна для
импедансов выше 10 кОм.
6.2 Процедура калибровки короткого замыкания
Чтобы выполнить правильную калибровку короткого
замыкания, измерительные провода должны быть
замкнуты напрямую без подсоединенного компонента!
Чтобы запустить функцию калибровки, нажать кнопку
SHORT 12.
На дисплее отобразится сообщение "Shorting (частота
измерений)".
Если успешная калибровка невозможна, индицируется
сообщение об ошибке. КЗ-калибровка возможна, если
импеданс <15 Ом или сопротивление <10 Ом.
6.3 Процедура калибровки с известной
нагрузкой
После выбора нужной измерительной функции, напри-
мер, L-Q , калибровка с известной нагрузкой выполня-
ется отдельно для основной величины LOADM и
дополнительной величины LOADS. Рекомендуется
выбирать значение калибровочной нагрузки близким к
ожидаемому значению испытуемого устройства. Нажать
кнопку LOAD 13, чтобы запустить калибровку.
На дисплее отобразится сообщение "Load Cal: [частота
измерений]".
Если успешная калибровка невозможна, индицируется
сообщение об ошибке. Калибровка с нагрузкой возможна
для импедансов и сопротивлений в пределах всего
измерительного диапазона.
Для любой калибровки с известной нагрузкой
необходимо, чтобы значения были введены в обе
ячейки памяти опорных величин (LOADM и LOADS) (в
приведенном выше примере ожидаемая индуктивность
– в ячейку LOADM, а ожидаемая добротность – в ячейку
LOADS. Последняя действительна только для
выбранной частоты измерений).
