Подсоединение компонентов и измерительных принадлежностей
20
Могут быть внесены изменения без уведомления
7 Подсоединение компонентов и
измерительных принадлежностей
Для измеряемых компонентов необходимо использовать
подходящий измерительный блок (адаптер). Измеритель-
ный блок подсоединяется посредством 4 BNC-разъемов
на передней панели прибора HM8118. Для измерения
выводных компонентов предлагается устройство HZ181,
для SMD-компонентов следует использовать блок HZ188
(включен в комплект поставки). Высокоточные измерения
следует выполнять с помощью измерительного блока для
4-проводных измерений. При использовании подходящего
измерительного блока паразитные импедансы минимизи-
руются. Для достижения наивысшей точности измерений
рекомендуется выполнять калибровку OPEN / SHORT /
LOAD при каждом изменении в схеме измерения. Калиб-
ровку также рекомендуется проводить при смене частоты.
Вместо измерительного блока также могут использоваться
измерительные кабели. Компонент может быть подсоеди-
нен к измерителю HM8118 через подходящий измеритель-
ный кабель. Измерительный кабель подсоединяется к
прибору через 4 BNC-разъема на передней панели. Для
высокоточных измерений рекомендуется использовать
измерительный кабель Кельвина (включен в комплект
поставки), который удобен для 4-проводных измерений.
Внимание!
При выполняющемся измерении не касайтесь компо-
нента или не допускайте контакта с другими объектами.
В противном случае измерение будет искажено.
Внимание!
Перед соединением необходимо разряжать все компо-
ненты! Запрещено подавать внешнее напряжение на из-
мерительные входы (гнезда BNC на передней панели).
Внимание!
Измерительные принадлежности, например, измери-
тельный блок для измерения параметров компонентов
необходимо отсоединять прямым вытягиванием.
7.1 4-проводный измерительный блок HZ181
(с шунтирующей пластиной)
4-проводный измерительный блок (адаптер) HZ181
(с шунтирующей пластиной) используется для оценки па-
раметров выводных компонентов. Измерительный адап-
тер преобразует 4-проводное измерение в 2-проводное.

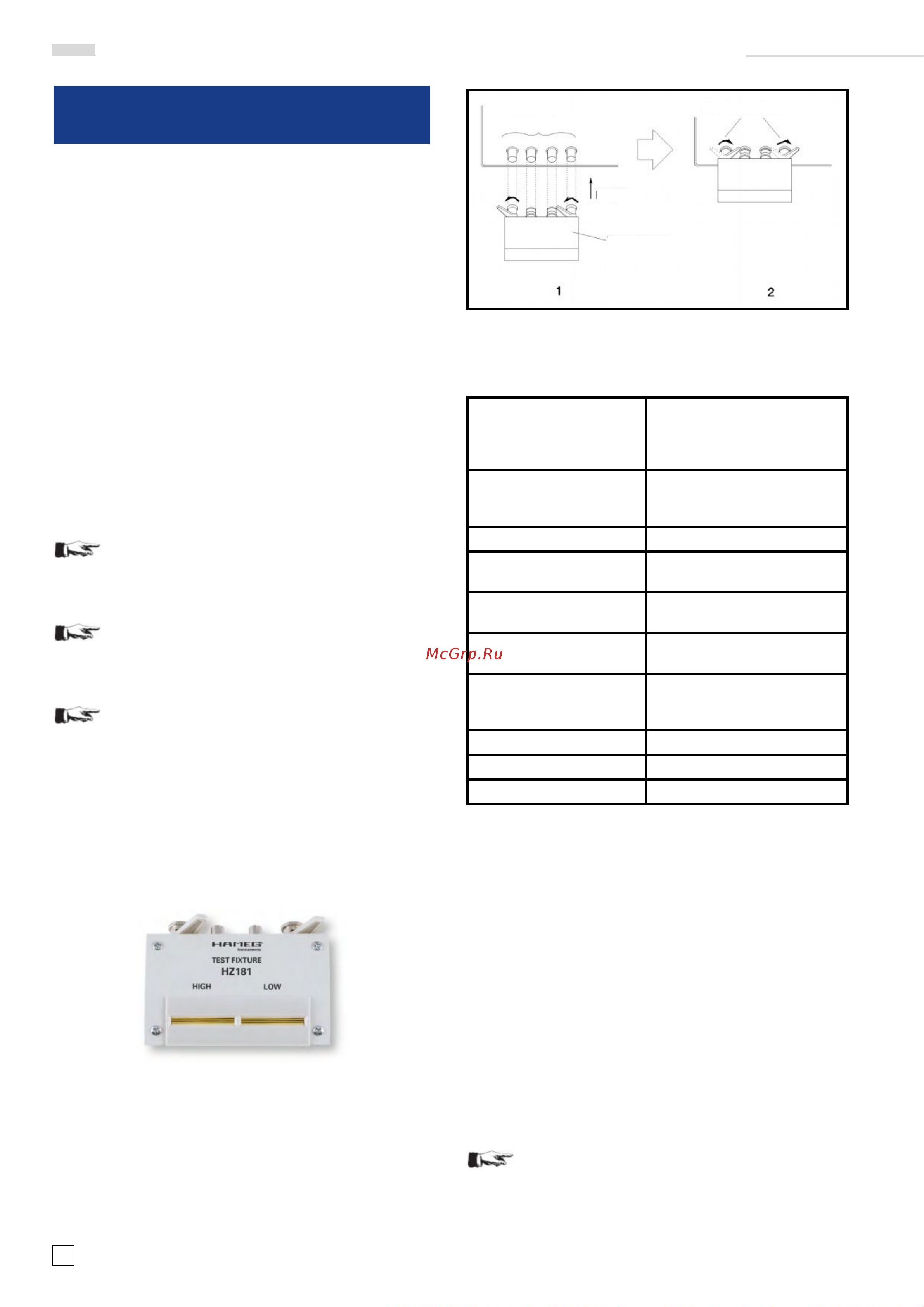

Рис. 7.1 – 4-проводный измерительный блок HZ181
Измерительный адаптер подключается напрямую к 4
гнездам BNC на передней панели. Чтобы измерить
параметры компонента, его выводы необходимо
вставить в щелевые гнезда измерительных контактов.
Данная принадлежность не содержится в комплекте
поставки. На следующем рисунке показано
подсоединение измерительного адаптера.
Рис. 7.2 – Подсоединение измерительного блока
7.1.1 Технические характеристики
Функция: Измерительный адаптер для
использования с прибором
HM8118 (через 4-проводное
соединение)
Измеряемые
компоненты:
Резисторы, катушки,
конденсаторы с осевыми
или радиальными выводами.
Диапазон частот: 20 Гц ... 200 кГц
Максимальное
напряжение:
макс. ± 40 В
(перем. ток + пост. ток)
Разъемы: BNC-вилка (4),
измерительный контакт (2)
Стандарты
безопасности:
EN61010-1; IEC61010-1;
EN61010-031; IEC61010-031;
Условия окружающей
среды:
Степень загрязнения 2, пред-
назначен для использования
внутри помещений
Рабочая температура: +5 °C ... +40 °C
Температура хранения: –20 °C … +70 °C
Масса: приблиз. 200 г
7.1.2 Калибровка
Измерительный адаптер HZ181 из-за своей конструкции
обладает паразитной емкостью, остаточной
индуктивностью и остаточным сопротивлением, которые
ухудшают точность получаемых результатов. Чтобы
минимизировать данное влияние, необходимо
выполнить компенсацию погрешностей измерения
импеданса, вызванных адаптером и проводами.
Для компенсации этих погрешностей в приборе HM8118
следует выполнить калибровку ХХ (OPEN) и КЗ (SHORT).
Процедура калибровки описана в главе 6 "Калибровка".
Для проведения КЗ-калибровки SHORT измерительный
адаптер HZ181 оснащен шунтирующей пластиной. Перед
измерением данную пластину необходимо вставить в
щелевые гнезда измерительных контактов.
Калибровочные значения, полученные в процессе
калибровки, будут сохранены в приборе HM8118 и
останутся действительными до следующей калибровки.
При тестировании частотно-зависимых компонентов
необходимо выполнить калибровку ХХ (OPEN) и КЗ
(SHORT) для каждой из 69 измерительных частот.
Измерительный
блок
вход
BNC-гнезда
Повернуть рычаг вправо
