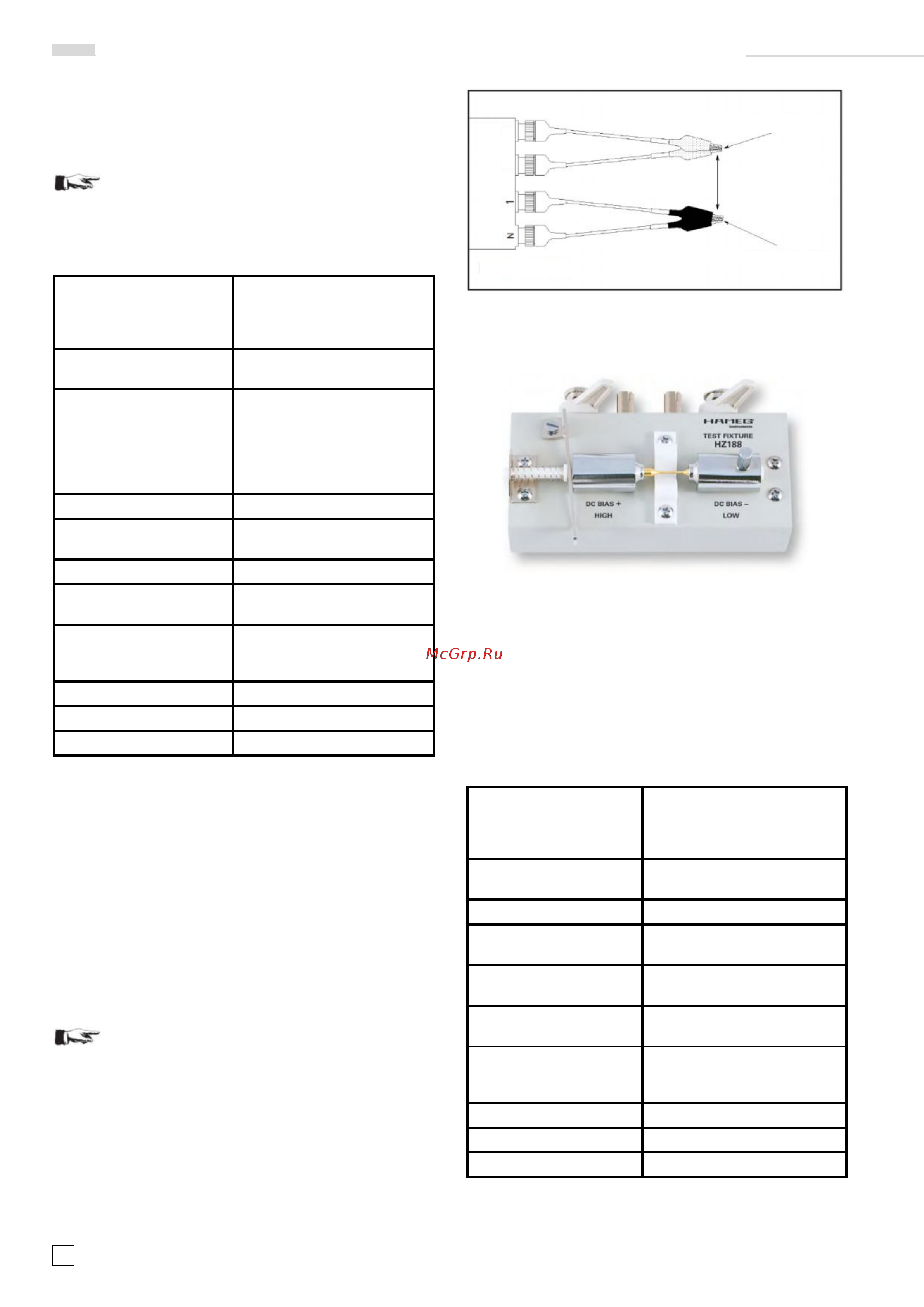

Подсоединение компонентов и измерительных принадлежностей
22
Могут быть внесены изменения без уведомления
измерителем LCR и 4 соответствующими измерительны-
ми проводами. В соответствии с печатной схемой транс-
форматор подключается к измерительному адаптеру на
первичную и вторичную стороны с помощью
измерительных проводов.
При ошибочном измерении значение для N на
измерителе LCR не отображается.
Данный адаптер не входит в комплект поставки.
7.3.1 Технические характеристики
Функции: Измерительный адаптер для
использования с измерите-
лем LCR HM8118 (через 4-
проводное подключение)
Измеряемые
компоненты:
Трансформаторы
Измеряемые
параметры:
Взаимная индуктивность M
(1мкГн ... 100 Гн), коэффици-
ент трансформации N
(0,95...500), разность фаз j
между первичной и вторич-
ной обмоткой (-180°...+180°)
Диапазон частот: 20 Гц ... 200 кГц
Длина измерительного
кабеля:
приблиз. 35 см
Разъемы: BNC-вилка (4), BNC-гнезд.(4)
Стандарты
безопасности:
EN61010-1; IEC61010-1;
EN61010-031; IEC61010-031
Условия окружающей
среды:
Степень загрязнения 2, пред-
назначен для использования
внутри помещений
Рабочая температура: +5°C...+40°C
Температура хранения: -20°C...+70°C
Масса: приблиз. 240 г
7.3.2 Калибровка
Измерительный адаптер HZ186 из-за своей конструкции
обладает паразитной емкостью, остаточной
индуктивностью и остаточным сопротивлением, которые
ухудшают точность получаемых результатов. Чтобы
минимизировать данное влияние, необходимо
выполнить компенсацию погрешностей измерения
импеданса, вызванных адаптером и проводами.
Для компенсации этих погрешностей в приборе HM8118
следует выполнить калибровку ХХ (OPEN) и КЗ (SHORT).
Процедура калибровки описана в главе 6 "Калибровка".
Калибровочные значения, полученные в процессе
калибровки, будут сохранены в приборе HM8118 и
останутся действительными до следующей калибровки.
При тестировании частотно-зависимых компонентов
необходимо выполнить калибровку ХХ (OPEN) и КЗ
(SHORT) для каждой из 69 измерительных частот.
Для ХХ-калибровки (OPEN) четыре измерительных прово-
да необходимо подсоединить к измерительному адаптеру
HZ186. Перед началом ХХ-калибровки необходимо соеди-
нить два черных провода, которые подключаются к BNC-
гнездам "COMMON". Последнее относится и к двум крас-
ным проводам, которые подсоединяются к BNC-гнездам
"N" и "1" (см. рис. 7.7). Для КЗ-калибровки (SHORT) оба
красных провода необходимо соединить с черными
проводами.
Рис. 7.7 – Калибровка OPEN/SHORT с помощью HZ186
7.4 4-проводный измерительный адаптер для
тестирования SMD-компонентов HZ188
Рис. 7.8 – 4-проводный измерительный SMD-блок HZ188
Измерительный SMD-блок (адаптер) HZ188 служит для
оценки параметров SMD-компонентов. Адаптер преобра-
зует 4-проводное измерение в 2-проводное. Из-за своего
веса измерительный адаптер и измеритель LCR должны
стоять рядом на ровной поверхности (например, на столе).
Измерительный адаптер подключается напрямую к 4 гнез-
дам BNC на передней панели. SMD-компонент зажимает-
ся между двумя штыревыми контактами (измерительные
контакты). Адаптер входит в комплект поставки прибора.
7.4.1 Технические характеристики
Функция: Измерительный адаптер для
использования с прибором
HM8118 (через 4-проводное
соединение)
Измеряемые
компоненты:
SMD-резисторы, катушки,
конденсаторы
Диапазон частот: 20 Гц ... 200 кГц
Максимальное
напряжение:
макс. ± 40 В
(перем. ток + пост. ток)
Разъемы: BNC-вилка (4),
измерительный контакт (2)
Стандарты
безопасности:
EN61010-1; IEC61010-1;
EN61010-031; IEC61010-031
Условия окружающей
среды:
Степень загрязнения 2, пред-
назначен для использования
внутри помещений
Рабочая температура: +5 °C ... +40 °C
Температура хранения: -20 °C ... +70 °C
Масса: приблиз. 300 г
7.4.2 Калибровка
Измерительный адаптер HZ188 из-за своей конструкции
обладает паразитной емкостью, остаточной
Короткое замыкание
Короткое замыкание
Холостой ход
HAMEG HZ186
COMMON
