Подсоединение компонентов и измерительных принадлежностей
Могут быть внесены изменения без уведомления
23
индуктивностью и остаточным сопротивлением, которые
ухудшают точность получаемых результатов. Чтобы
минимизировать данное влияние, необходимо
выполнить компенсацию погрешностей измерения
импеданса, вызванных адаптером и проводами.
Для компенсации этих погрешностей в приборе HM8118
следует выполнить калибровку ХХ (OPEN) и КЗ (SHORT).
Процедура калибровки описана в главе 6 "Калибровка".
Калибровочные значения, полученные в процессе
калибровки, будут сохранены в приборе HM8118 и
останутся действительными до следующей калибровки.
При тестировании частотно-зависимых компонентов
необходимо выполнить калибровку ХХ (OPEN) и КЗ
(SHORT) для каждой из 69 измерительных частот.
Чтобы выполнить КЗ-калибровку (SHORT) измерительного
адаптера HZ188, ослабить закрутку винта с правой сторо-
ны поворотом против часовой стрелки. Затем, нажимая
кнопку, передвинуть правый контакт влево до возникнове-
ния электрического соединения между обоими контакта-
ми. Закрепить правый контакт поворотом винта по
часовой стрелке (см. рис. 7.9).

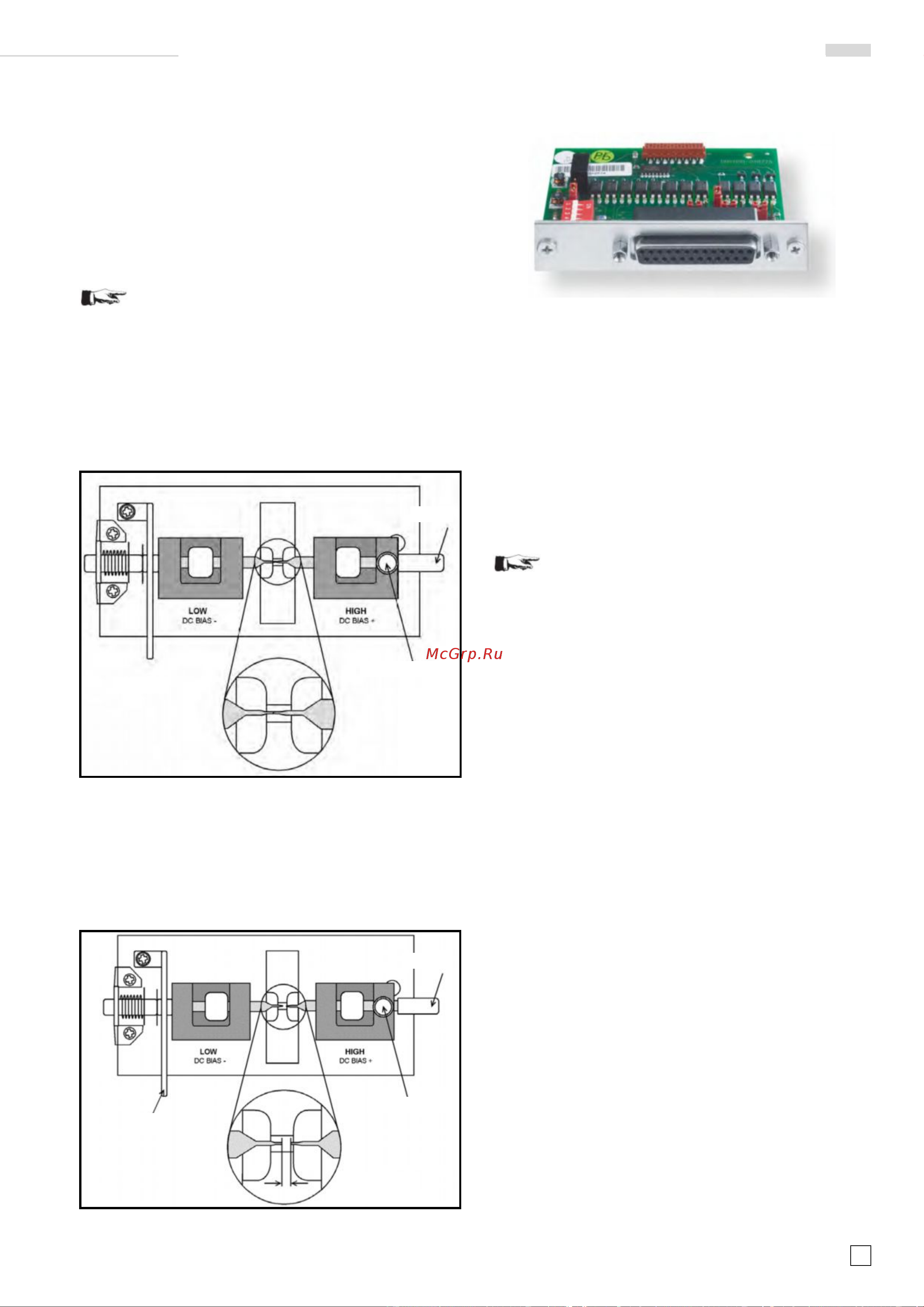

Рис. 7.9 – Калибровка КЗ (SHORT) адаптера HZ188
Чтобы выполнить ХХ-калибровку (OPEN), ослабить
закрутку винта с правой стороны поворотом против
часовой стрелки и нажимать на правый контакт до тех пор,
пока контакты не разъединятся. Расстояние между
контактами должно быть эквивалентно длине
измеряемого SMD-компонента. Закрепить винт поворотом
по часовой стрелке (см. рис. 7.10).
Рис. 7.10 – Калибровка ХХ (OPEN) адаптера HZ188
7.5 Опция группового интерфейса HO118 для
сортировки компонентов
Рис. 7.11 – Опция группового интерфейса HO118
Групповой интерфейс (25-контактный) особенно полезен
в производственных условиях:
– для входящего контроля компонентов;
– для отбора компонентов в пределах допуска;
– при тестировании множества компонентов с
похожими параметрами.
Групповой интерфейс для измерителя LCR HM8118 обес-
печивает работу с внешней аппаратурой, которая выпол-
няет сортировку компонентов в соответствии с результа-
тами измерений HM8118. Интерфейс содержит информа-
ционные выходы для 8 групп сортировки и дополнитель-
ные управляющие выходы (ALARM, INDEX, EOM, TRIG).
Рекомендуется устанавливать интерфейс HO118 на
заводе-изготовителе, поскольку необходимо
осуществлять вскрытие прибора, что (в противном
случае) повлечет за собой потерю гарантии.
7.5.1 Технические характеристики
Выходной сигнал:
Отрицательная ИСТИНА, открытый коллектор,
оптоизолированный выход, выбираемое повышение.
Режимы измерения:
Если для группировки используется прибор HM8118,
количество режимов измерения ограничено
необходимыми режимами для измерения компонентов.
Могут быть выбраны следующие режимы:
– R-Q: Сопротивление - Добротность
– C-D: Емкость - Тангенс угла потерь
– L-Q: Индуктивность - Добротность
Тип и количество групп (контейнеров или BIN-ов):
– Годные: BIN 0...5 для первичных параметров
– Негодные: BIN 6 для вторичных параметров, BIN 7
предназначен для общей ошибки тестирования
– максимальный ток при выходном напряжении 1 В
составляет 15 мА (выходы с открытым коллектором)
Индекс:
Аналоговое измерение завершено
Измерение завершено:
Измерение завершено успешно.
Сигнализация:
Уведомление об ошибке.
Внешний запуск:
Оптоизолировнный вход, выбираемое повышение,
длительность импульса более 10 мкс.
С помощью функции сохранения/вызова (Save/Recall)
может быть установлено до 9 групповых конфигураций.
Групповые конфигурации могут управляться дистанцион-
но. Измеритель LCR HM8118 имеет возможность сорти-
Блокировка
Винт
Рычаг
Блокировка
Винт
Рычаг
Без SMD
компонента
