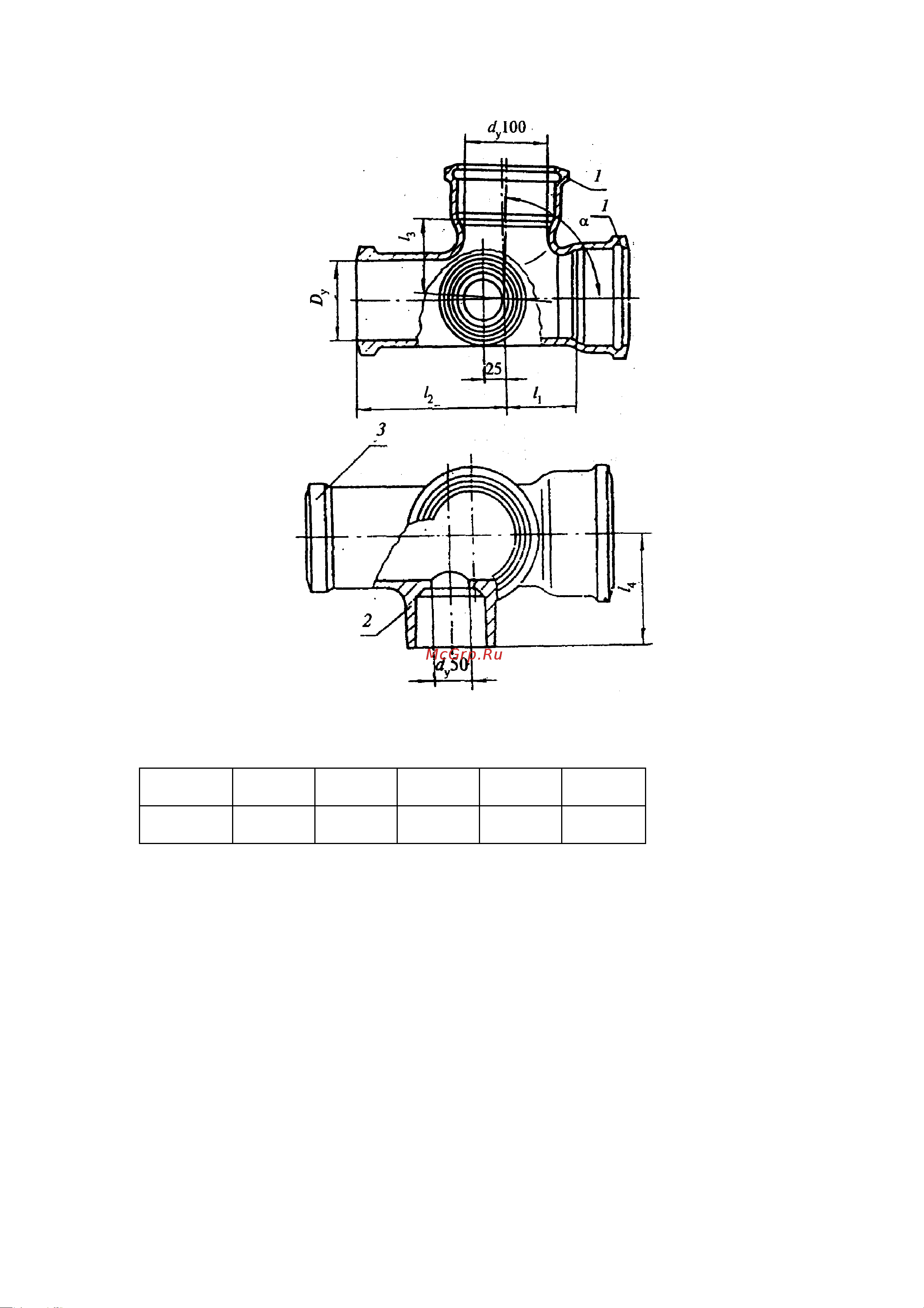

α = 87°30' ±1°30'; 1 — раструб типа I; 2 — раструб типа III; 3 — хвостовик
Рисунок 24
Таблица 18 Размеры в миллиметрах
Условный
проход D
у
l
1
l
2
l
3
l
4
Масса, кг
100 70 155 75 105 6,5
150 100 180 130 145 13,8
4.21 Муфты
4.21.1 Конструкция и размеры муфт должны соответствовать указанным на рисунке 25 и в
таблице 19.
Пример условного обозначения муфты D
у
= 100 мм:
Мф-100 ГОСТ 6942-98
