Условный

проход D

l А d Число

болтов

Масса, кг

50 100 80 10 2 0,8

100 110 140 12 2 1,9

150 120 170 12 2 2,8

4.25 Отводы-тройники переходные

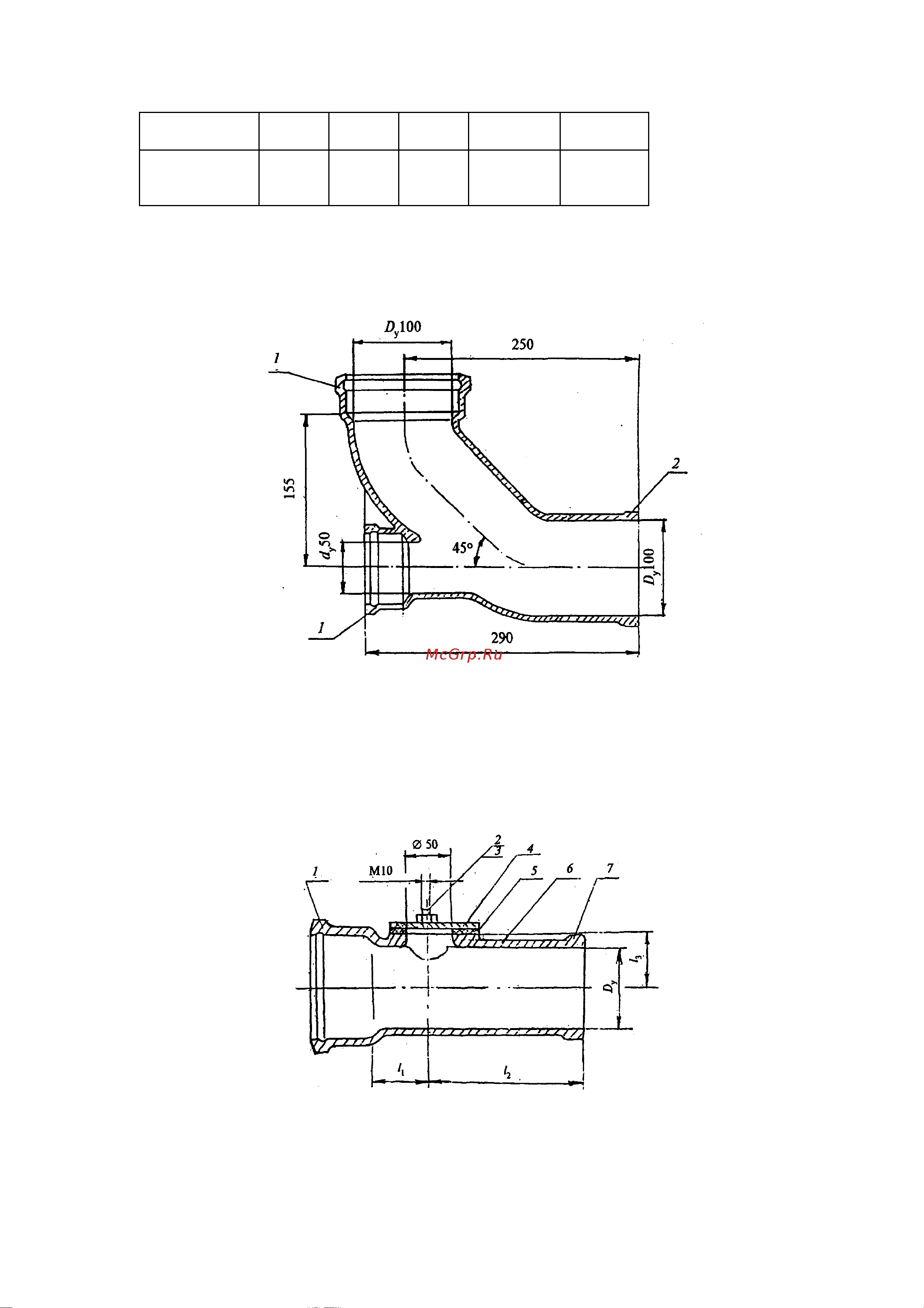

4.25.1 Конструкция и размеры отводов-тройников переходных должны соответствовать

указанным на рисунке 29. Масса отводатройника переходного 7,8 кг.

Пример условного обозначения отвода-тройника переходного:

ОТП-100х50 ГОСТ 6942-98

1 — раструб типа I; 2 — хвостовик

Рисунок 29

4.26 Прочистки

4.26.1 Конструкция и размеры прочисток должны соответствовать указанным на рисунке 30

и в таблице 23. Пример условного обозначения прочистки:

Пр-100 ГОСТ 6942-98

4.26.2 Прочистки должны поставляться комплектно со всеми деталями, указанными на

рисунке, и в собранном виде.

1 — раструб типа I; 2 — гайка; 3 — болт; 4 — крышка; 5 — прокладка;

6 — корпус; 7 — хвостовик

Рисунок 30

Таблица 23 Размеры в миллиметрах
