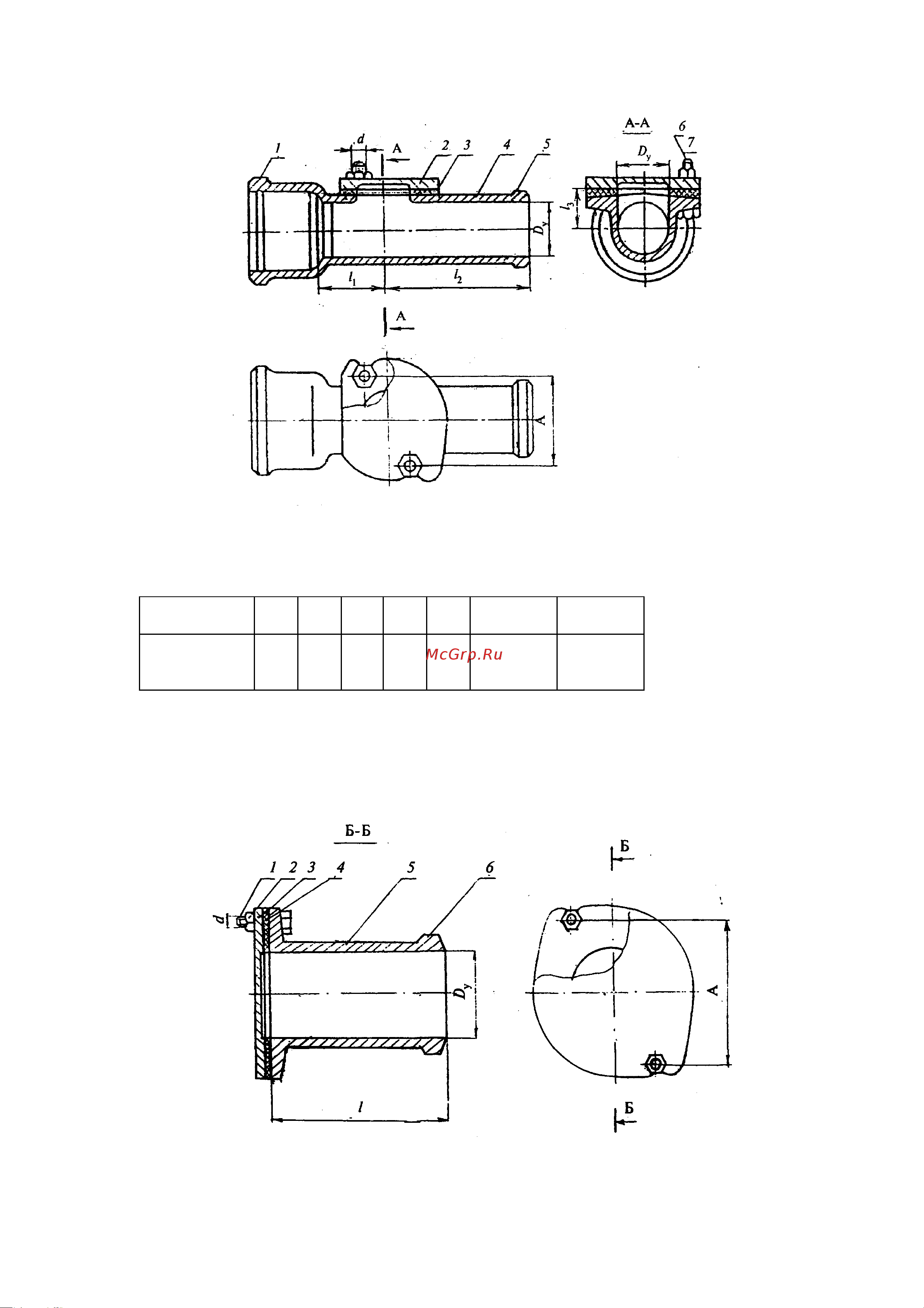

1 — раструб типа I; 2 — крышка; 3 — прокладка; 4 — корпус; 5 — хвостовик;

6 — гайка; 7 — болт

Рисунок 27

Таблица 21 Размеры в миллиметрах

Условный Число

проход D

d А Масса, кг болтов

50 60 115 34 10 80 2,2 2

100 95 135 58 12 140 6,8 2

150 120 165 84 12 170 10,5 2

4.24 Заглушки

4.24.1 Конструкция и размеры заглушек должны соответствовать указанным на рисунке 28 и

в таблице 22.

Пример условного обозначения заглушки D

=100 мм:

3-100 ГОСТ 6942-98

4.24.2 Допускается размещение болтов в плоскости Б-Б и изготовление крышки 3 из стали.

1— болт; 2 — гайка; 3 — крышка; 4 — прокладка; 5 — корпус; 6 — хвостовик

Рисунок 28

Таблица 22 Размеры в миллиметрах
