ПОДГОТОВКА ➤ Подключение колонок Ru 20

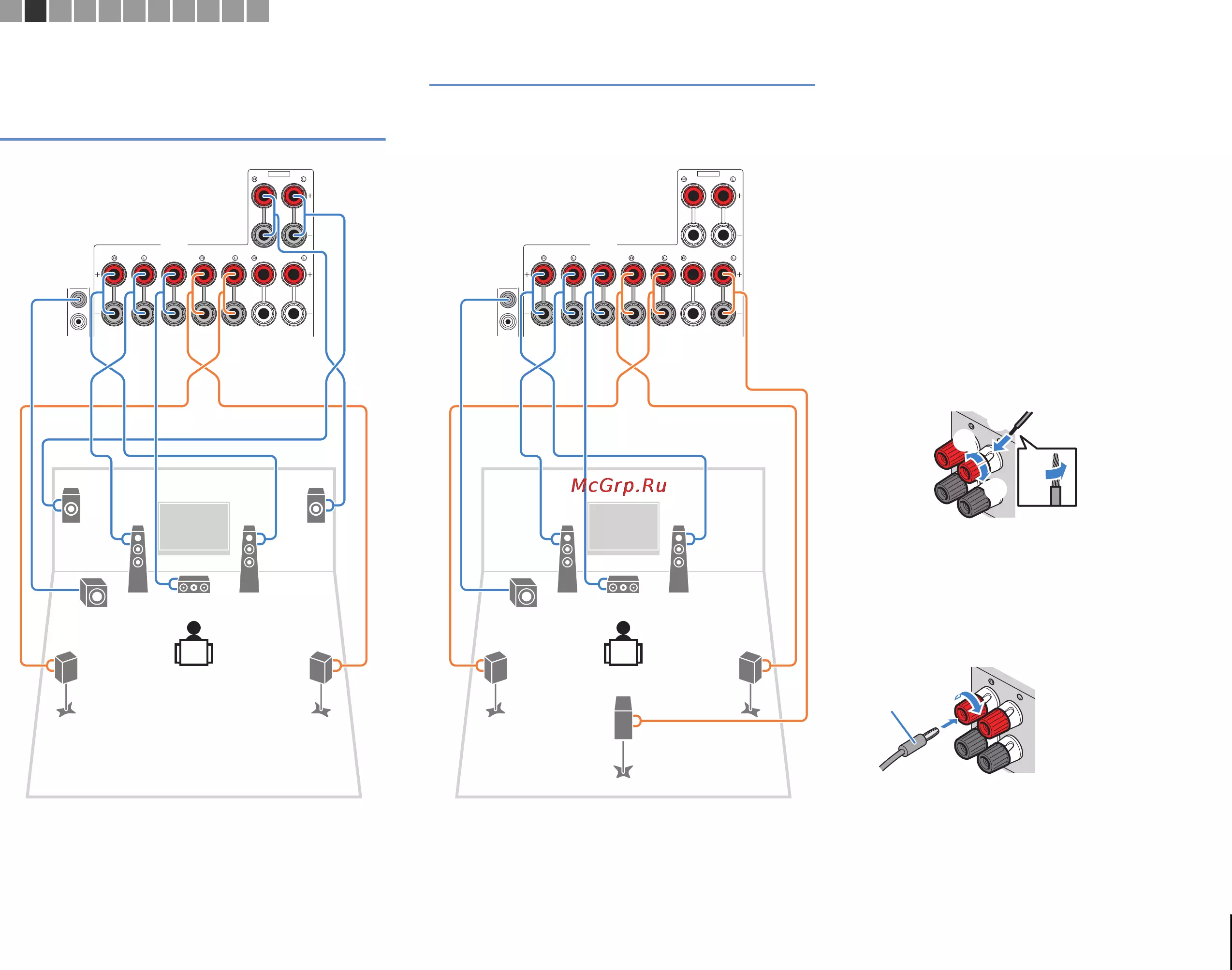

7.1-канальная система
(с использованием колонок
присутствия)
6.1-канальная система
■ Подключение кабелей колонок
Кабели колонок состоят из двух проводников. Один
подключается к отрицательному (-) разъему
аппарата и колонки, а другой – к положительному
(+). Если провода имеют разный цвет, чтобы их
нельзя было перепутать, подключите черный
провод к отрицательному разъему, а другой провод
— к положительному.
a Снимите приблизительно 10 мм изоляции на концах
кабеля колонки и надежно скрутите оголенные
части проводов.
b Открутите разъем на колонке.
c Вставьте оголенные провода кабеля колонки в щель
на боковой стороне разъема (правой верхней или
левой нижней).
d Затяните разъем.
Использование вилки штекерного типа
(Только в моделях для США, Канады, Китая, Австралии
и в общих моделях)
a Затяните разъем на колонке.
b Вставьте вилку штекерного типа в торец разъема.
FRONT CENTER SURROUND
SINGLE
SURROUND BACK/BI-AMP
SPEAKERS
SUBWOOFER
CENTER
ZONE2/F.PRESENCE
EXTRA SP
CENTER
1
2
12
3
45
9
ER
Аппарат (вид сзади)
FRONT CENTER SURROUND
SINGLE
SURROUND BACK/BI-AMP
SPEAKERS
SUBWOOFER
CENTER
ZONE2/F.PRESENCE
EXTRA SP
CENTER
1
2
12
3
45
9
8
Если используется только одна тыловая колонка
окружающего звучания, подключите ее к гнезду
SINGLE (слева).
Аппарат (вид сзади)
FRONT
aa
b
d
c
+ (красный)
- (черный)
FRONT
a
b
Банановый
штекер
1 2 3 4 5 6 7 8 9 10 11
