Pioneer PDP-S59 [4/8] Внимание

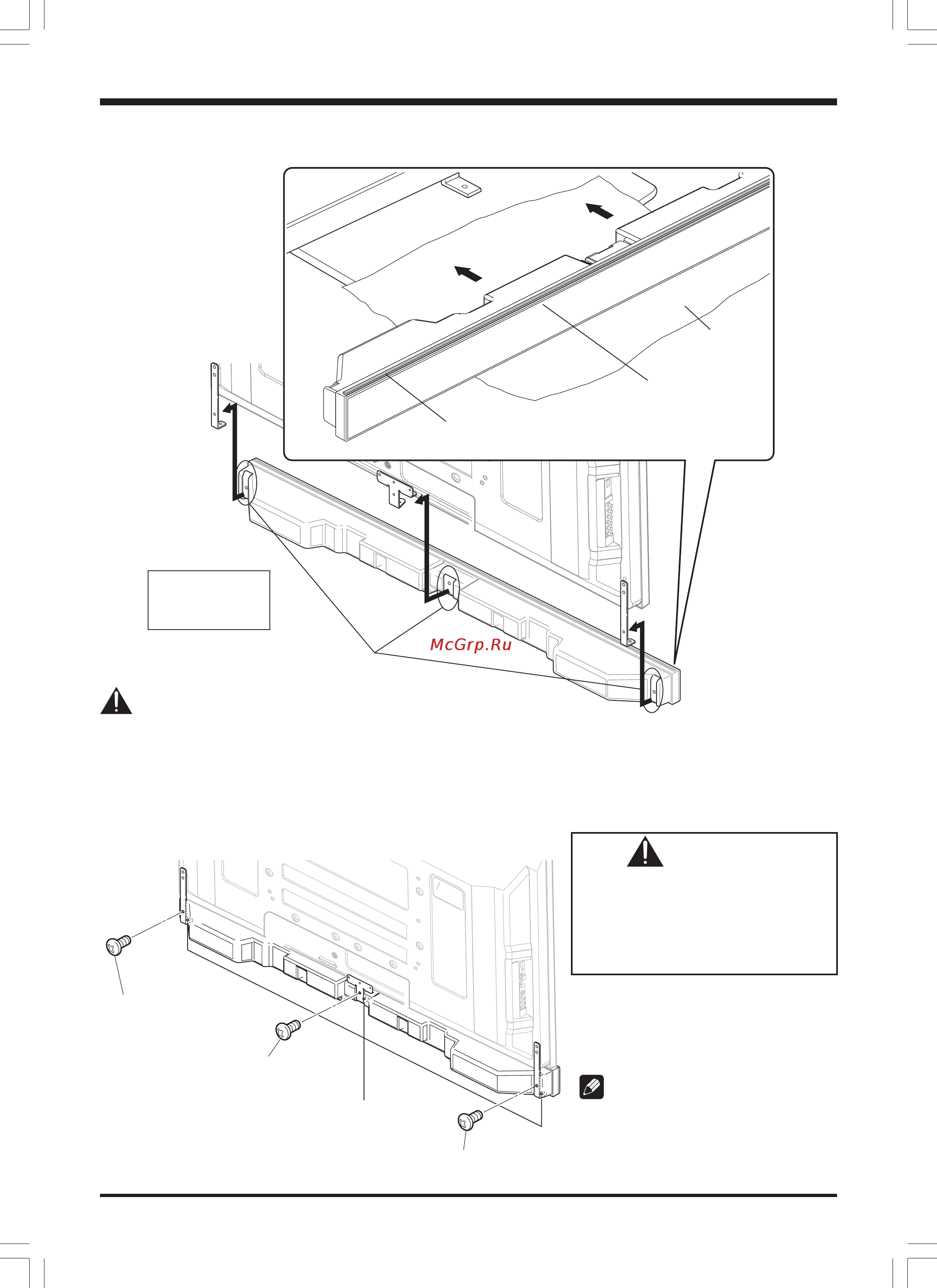

![Pioneer PDP-S59 [4/8] Внимание](/views2/1111520/page4/bg4.png)
4
3
1
2
Поместите паз на задней
стороне громкоговорителя
в фиттинг для установки
громкоговорителя.
Передняя сторона
громкоговорителя
Защитная
упаковка
Сторона с подслоечной
полоской находится сверху.
2. Уравняйте громкоговоритель с фиттингами в правильном направлении.
• Убедитесь, что не устанавливаете громкоговоритель вверх дном.
Внимание
• Во избежания повреждений громкоговорителя и/или столика-подставки из-за соударения друг о друга, уравняйте
громкоговоритель с фиттингами установки при их совпадении. Так как вы легко можете ударить поставку, используйте
защитную упаковку, в которую был упакован громкоговортель, между громкоговорителем и подставкой.
• Когда фиттинги для установки громкоговорителей не совпадают с пазами сзади громкоговорителя, уравняйте угол
фиттингов для установки громкоговорителей.
3. Сзади ввинтите прилагающиеся в комплекте винты (в трех местах).
• Ввинтите три винта в порядке 1 , 2, 3 как показано в диаграмме.
При использовании
подставки-столика не
используйте эти отверстия.
ВНИМАНИЕ:
Если после установки громкоговорителя
его положение надо горизонтально или
вертикально выравнять, сначала ослабьте
винты для установки громкоговорителей,
повторно их расположите и затем вновь
ввинтите винты в надлежащем положении:
Винтовое отверстие на нижней
поверхности фиттинга для установки
фиттинга, предназначенного для установки
громкоговорителя используется, когда
плазменный телевизор установлен на стену.
Оно не используется если устанавливается
вместе с подставкой.
ВНИМАНИЕ
Если вы хотите переместить плазменный
телевизор, удостоверьтесь, что сначала
отсоединили громкоговоритель. Вдобавок,
не передвигайте дисплей, держась за
фиттинги для установки. Это может
привести к физическим повреждениям или
нанести вред уствойству.
Винты для установки
громкоговорителей
(M5 × 10 мм)
Винты для установки
громкоговорителей
(M5 × 10 мм)
Винты для установки
громкоговорителей (M5 × 10 мм)
На картинке
подставка-столик
не представлена.
