ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

ПЭВН серии Artflow являются приборами закрытого типа и могут быть встро-

ены в систему водоснабжения. Номинальное давление для указанных моделей

составляет 1 МПа. Если давление в водопроводе превышает 1 МПа, то на входе

перед ПЭВН необходимо установить редукционный клапан (не входит в комплект

поставки ПЭВН) для снижения давления воды до нормы.

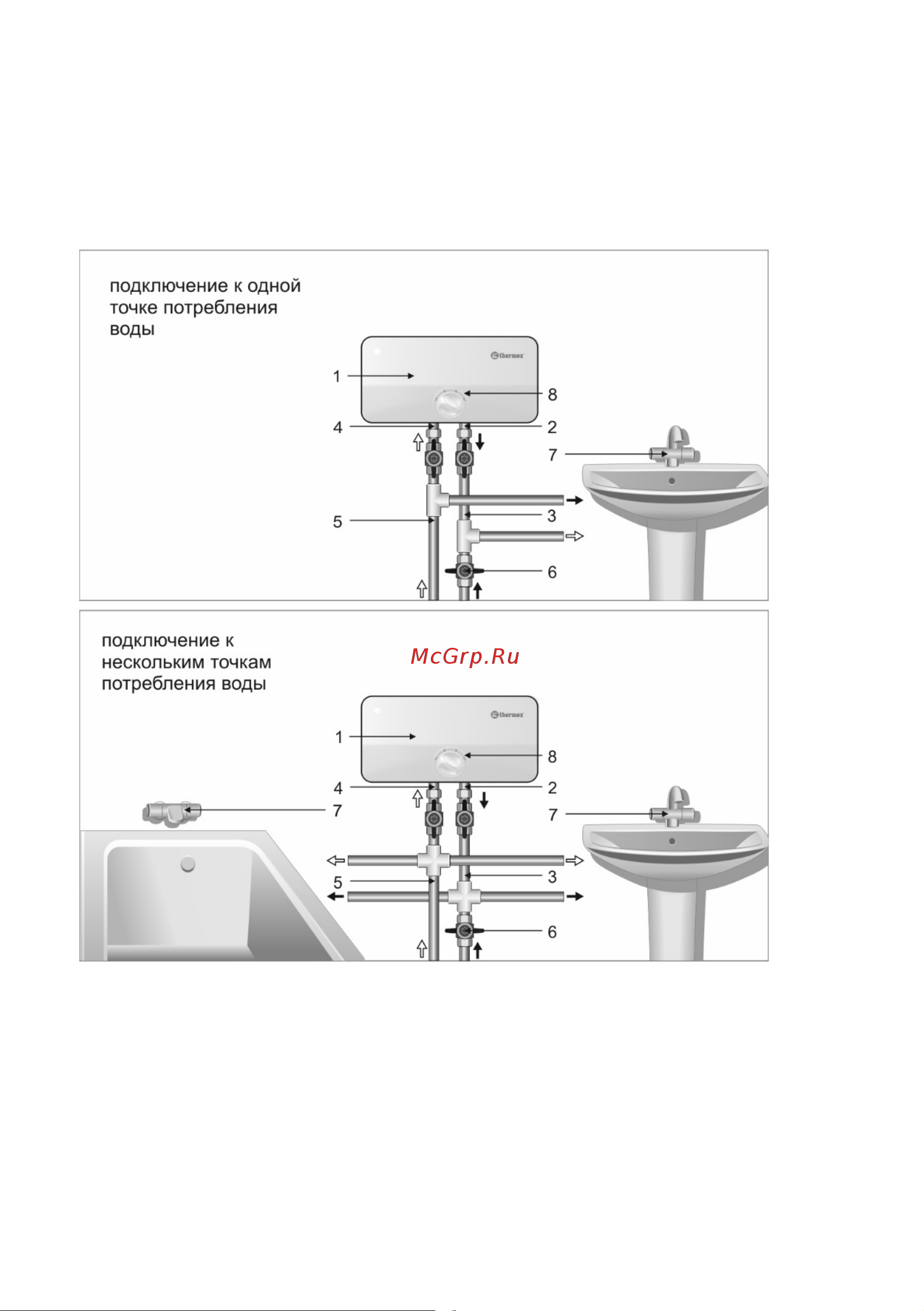

Рисунок 3.

1 – водонагреватель (ПЭВН); 2 – выходной патрубок горячей воды; 3 – маги-

страль горячей воды; 4 – входной патрубок холодной воды; 5 – магистраль холод-

ной воды; 6 – запорный вентиль (в комплект не входит); 7 – смеситель (в комплект

не входит), 8 – ручка включения и регулировки мощности.

Открутите винты, расположенные на верхней и нижней частях прибора, снимите

крышку.
