ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

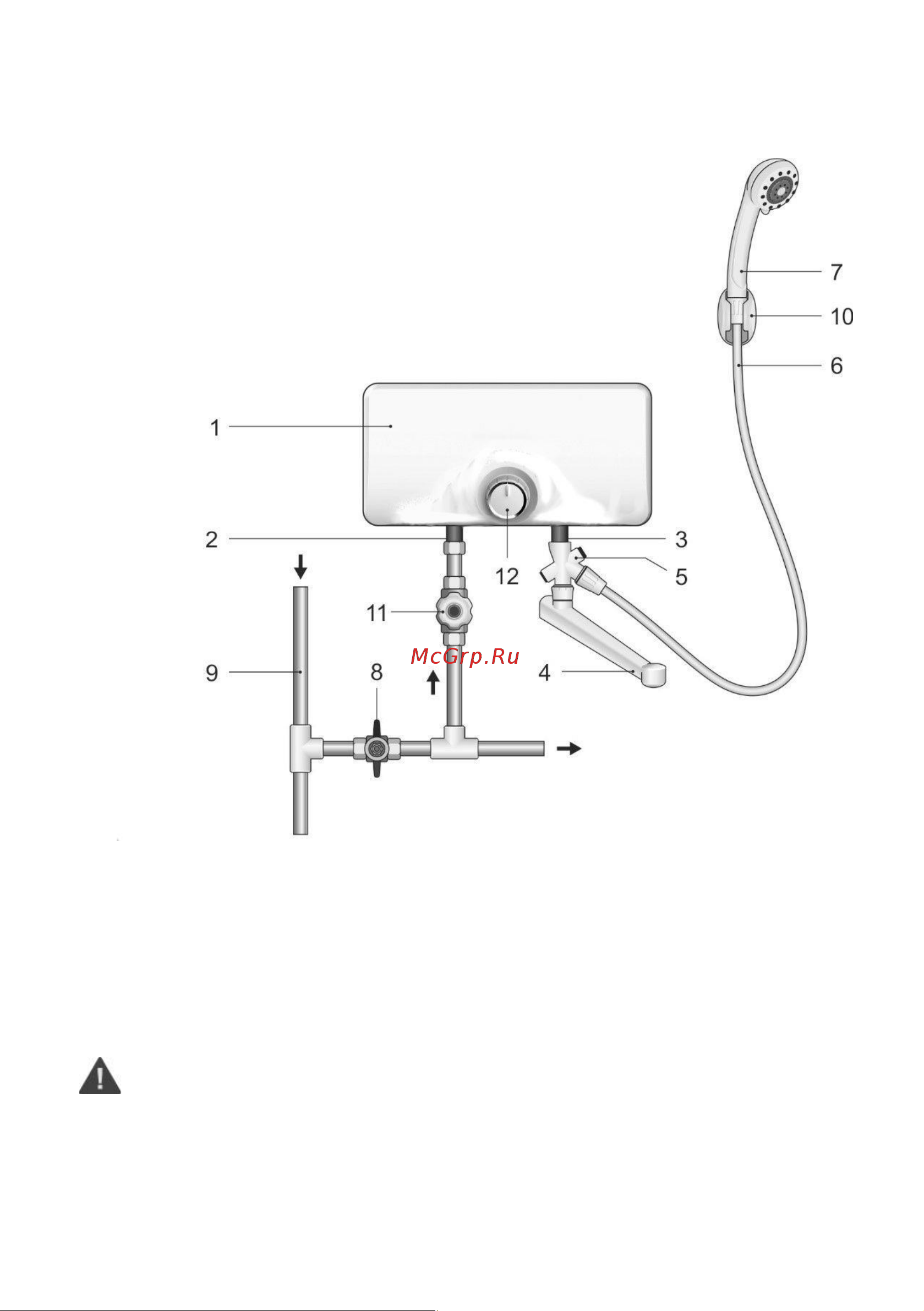

Схема подключения к водопроводу показана на Рис. 3

1 – водонагреватель (ПЭВН); 2 – входной патрубок холодной воды; 3 – выход-

ной патрубок горячей воды; 4 – излив; 5 – переходник; 6 – шланг; 7 – душевая

насадка; 8 – запорный вентиль; 9 – магистраль холодной воды; 10 – держатель для

душевой насадки; 11 – регулятор протока (в комплект не входит), 12 – ручка пере-

ключения мощности.

Подключение ПЭВН к системе водоснабжения производится в соответствии с Рис.

3 только при помощи медных, металлопластиковых или пластиковых труб, а также

специальной гибкой сантехподводки.

Необходимо подавать холодную воду в ЭВН, используя фильтр предва-

рительной очистки воды со степенью очистки не менее 200 мкм.

При затяжке соединений на ПЭВН необходимо удерживать переходные муфты

входного (2) и выходного (3) патрубков при помощи разводного или гаечного ключа

во избежание повреждения внутренних соединений ПЭВН! Соедините душевую

насадку (7) при помощи длинного гибкого шланга (6) или излив (4) с выходным па-

трубком горячей воды (3) – правым патрубком ПЭВН с маркировкой «Выход». Для
