10
разом, чтобы упорный подшипник (47) находился в не-
посредственной близости к торцу пильной ленты (17),
положение зафиксировать болтом (46).
9.4.5. Для перемещения направляющих подшипников
(51) в поперечном направлении необходимо ослабить
фиксацию гаек (48) шестигранник эксцентричной оси
(50) вращать гаечным ключом (не комплектуется), уста-
новить подшипники (51) таким образом, чтобы расстоя-
ние между пильной лентой (17) и направляющими под
-
шипниками (51) составляло 0,03 мм с каждой стороны
пильной ленты (17), зафиксировать положение гайками
(48).
Рисунок 13 для наглядности выполнен со снятым
защитным кожухом (27) Рис.8
9.4.6. Для выполнения качественной работы, уменьше-
ния нагрузки на пильную ленту (17) и обеспечения тех-
ники безопасности при выполнении пиления заготовки,
необходимо максимально возможно сблизить верхнюю
и нижнюю направляющие пильной ленты (40 и 49).
9.4.7. Для перемещения верхней направляющей пиль-
ной ленты (40) необходимо ослабить фиксацию махови-
ка установки верхней направляющей пильной ленты (7)
Рис.(11), переместить верхнюю направляющую пильной
ленты (40), установленное положение зафиксировать
маховиком установки верхней направляющей пильной
ленты (7) Рис.(11).
9.4.8. Для увеличения перемещения вниз верхней на-
правляющей пильной ленты (40) придерживая послед-
нюю полностью выкрутить маховик установки верхней
направляющей пильной ленты (7) переместить верхнюю
направляющую пильной ленты (40) вниз до положения
возможности установки маховика установки верхней на-
правляющей пильной ленты (7) в верхнее резьбовое от-
верстие подвижной планки (52) Рис.10.
9.4.9. Для перемещения нижней направляющей пильной
ленты (49) необходимо ослабить фиксацию болта (11)
Рис.(9), переместить нижнюю направляющую пильной
ленты (49), установленное положение зафиксировать
болтом (11) Рис.(9).
9.5. Регулировка усилия пиления (подача)
9.5.1. Усилие пиления (подача) на заготовку, производит-
ся за счёт собственного веса конструкции электропилы,
которое можно регулировать натяжением / ослаблением
пружины (54) Рис.14.
9.5.2. Вращая тягу (53) по часовой стрелке тем самым,
натягивая пружину – ослабляется усилие давления
пильной ленты на заготовку и наоборот Рис.14.
9.6. Регулировка толкателя автоматического выклю-
чения электропилы
9.6.1. Ослабить фиксацию винта (55), установить тол-
катель (4) таким образом, чтобы по окончанию пиления
заготовки или намеченной глубины пиления толкатель
(4) надавил на кнопку выключения электропилы (56), по-
ложение толкателя (4) зафиксировать винтом (55).
10. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
10.1. Подготовка к работе Рис.2
10.1.1. На оси упора (15) установить и закрепить упор
(16) в размер предполагаемой длины отпиливаемой за-
готовки (учитывать толщину пиления). Ленточную пилу
перевести в вертикальное положение п.п.8.5.2 -.8.5.3,
10.1.2. Установить и закрепить тиски (18) на необходи-
мый угол пиления заготовки относительно пильной лен-
ты (17). Поместить заготовку в тиски (18), продвинуть до
упора (16), закрепить заготовку.
10.1.3. Проверить правильность настроек ленточной
пилы для данного вида заготовки.
10.1.4. При обрабатывании длинных заготовок устано-
вить опоры для фиксации заготовки, рассчитанные на
вес заготовки.
10.2. Включение (Рис. 15)
ВНИМАНИЕ! Перед пробным включением ленточной
пилы убедиться, что все узлы и механизмы надёж-
но закреплены, на поверхности ленточной пилы нет
посторонних предметов, и ничего не мешает движе-
нию пильной ленты и работе агрегатов и механиз-
мов ленточной пилы.
10.2.1. Вставить электрическую вилку шнура питания
ленточной пилы в розетку с напряжением 220 вольт.
10.2.2. Нажать зелёную кнопку (57) магнитного пускате-
ля (2), скорость движения пильной ленты постепенно
повысится до максимальной Рис.15.
10.2.3. Ленточная пила должна поработать не менее 2
минут. Убедиться, что все элементы ленточной пилы на-
дежно закреплены и работают равномерно и правиль-
но.
10.2.4. Когда необходимо выключить ленточную пилу,
нажать на красную кнопку (56) магнитного пускателя (2),

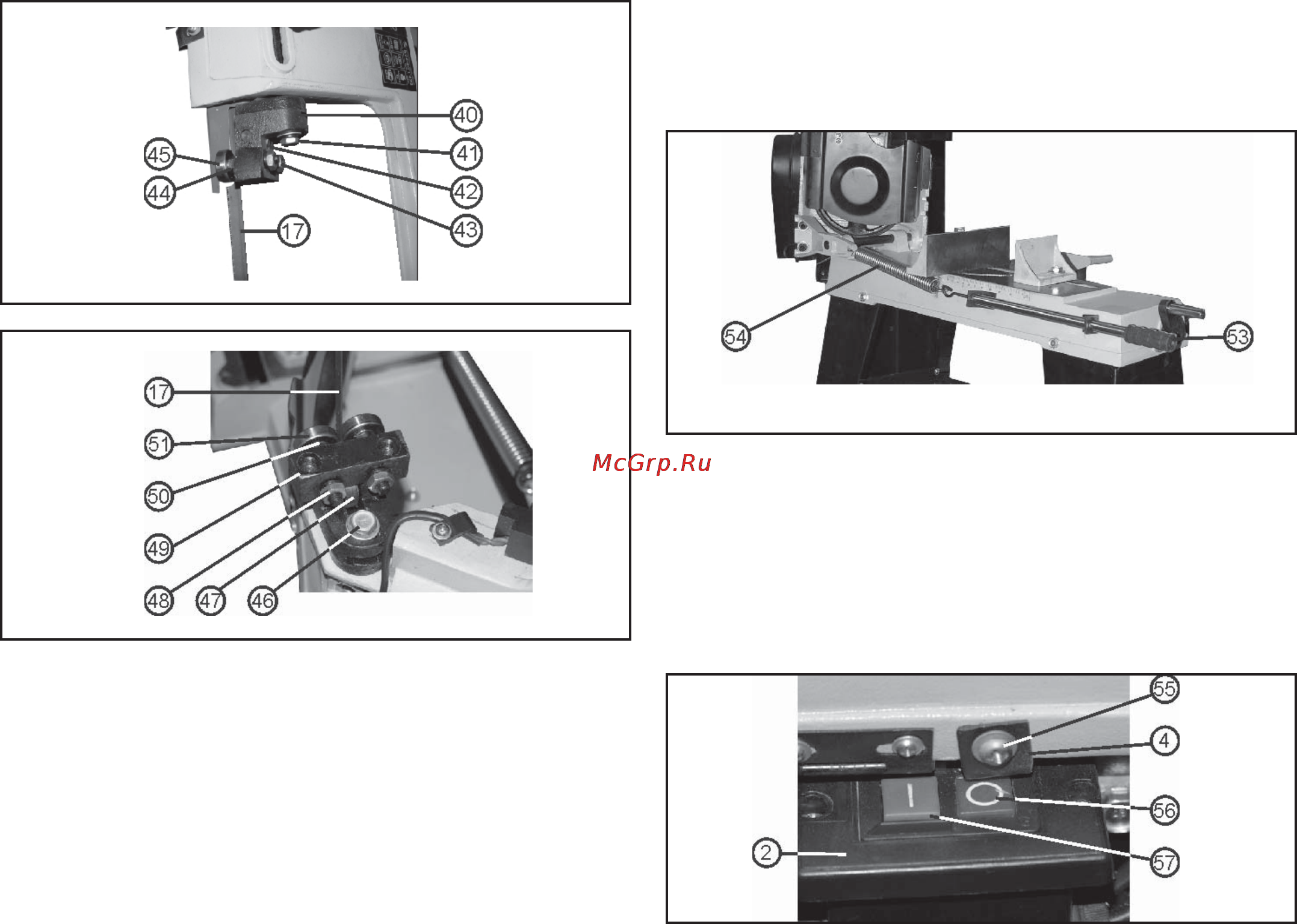

Рис. 12
Рис. 13
Рис. 14
Рис. 15
11
вилку шнура питания ленточной пилы извлечь из питаю-
щей розетки.
10.3. Пиление (Рис.2)
10.3.1. Ленточная пила предназначена для распилов-
ки заготовок из металла, пластика и дерева, ленточная
пила при установке рабочего стола см.п.8.5 и использо-
вании заготовок из пластика и дерева позволяет выпол-
нять криволинейные и радиусные резы.
К работе
с ленточной пилой допускать лиц, подготов-
ленных и имеющих опыт работы с пильными машинами.
Приступая к выполнению пильных работ с ленточной
пилой необходимо изучить инструкцию по эксплуатации
и устройство ленточной пилы, чётко знать о назначении
каждого органа управления ленточной пилы.
10.3.2. Перед выполнением намеченной пильной опера-
ции чётко знать о методах и режимах предполагаемой
обработки, получить информацию в соответствующих
учебных и справочных пособиях или у квалифицирован-
ного специалиста.
10.3.3. Произвести подготовительные настройки опи-
санные выше.
10.3.4. При работе с ленточной пилой на рабочем сто-
ле (24) (предварительно выполнить установки пункт 8.5)
подачу заготовки осуществлять двумя руками, не допу-
ская опасной близости их к движущейся пильной ленте
(17) с равномерной скоростью, без толчков, постоянно
контролируя прижим заготовки к рабочему столу (24).
Продольное усилие подачи не должно перегружать лен-
точную пилу, не должно смещать пильную ленту (17) от
траектории движения. Любая остановка заготовки может
образовать неровность или ступень на срезе заготовки
Рис.6, 7, 8.
Скоростной режим подачи с учетом высоты заготовки
при использовании определённых материалов заготовок
и применяемой пильной ленты подбирается по справоч-
ной литературе или опытным путём. Радиус закругления
зависит от ширины используемой пильной ленты Верх-
няя направляющая пильной ленты (40) должна предва-
рительно устанавливаться, возможно, ниже, насколько
позволяет заготовка. Это не только повысит безопас-
ность оператора, но будет лучше стабилизировать по-
лотно пильной ленты (17) при работе. Это особенно
важно при исполнении радиусных пилений см пункт 9.4.
10.3.5. При определившейся тенденции « ухода» пильной
ленты (17) в сторону, необходимо обратить внимание
на регулировки см.п.9.3, целесообразно проконтроли-
ровать позиции направляющих подшипников, стабили-
зирующих траекторию движения пильной ленты (17) в
рабочей зоне, проконтролировать устойчивость регули-
ровки смещения пильной
ленты (17) см. пункт 9.4.
10.3.5. При выполнении прямолинейных косых или попе-
речных пилений, заготовка обязательно должна плотно
лежать, и крепко зажата в тисках (18), при выключенной
ленточной пиле по необходимости заготовку выставить
под угольник к пильной ленте (17). Движущуюся пильную
ленту (17) к заготовке подводить медленно и аккуратно.
10.3.6. При пилении не прямоугольного профиля ис-
пользуйте бруски, вставки и накладки для надёжного за-
крепления заготовки в губках тисков (18).
10.3.7. Использовать заготовки толщиной не менее дли-
ны равной трём зубьям пильной ленты (17), если зубья
пильной ленты (17) «обхватывают» заготовку, то может
произойти поломка заготовки и пильной ленты (17).
10.3.8. Периодически останавливайте работу ленточ-
ной пилы, убирайте скопившиеся опилки и смазывайте
пильную ленту (17).
11. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ: Перед началом любых ремонтных и
сервисных работ убедитесь, что ленточная пила от-
ключена из розетки.
11.1. Периодически удаляйте опилки со всех резьбовых
и подвижных узлов и механизмов машины.
11.2. По окончанию работы очистить ленточную пилу,
машинным маслом смазать пильную ленту (17), ходо-
вой винт и поверхности тисков (18) Рис.2.
11.3. Не реже одного раза в год менять машинное мас-
ло в червячном редукторе, для чего подставив ёмкость
выкрутить болты крепления крышки червячного редук-
тора (10), удалить старое масло и промыть редуктор,
наклонить ленточную пилу и заполнить картер машин-
ным маслом так чтобы зубья нижней части червячного
колеса находились в масле Рис.2.
12. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ
И МЕТОДЫ ИХ УСТРАНЕНИЯ
Главным в получении оптимальных результатов
при использовании ленточной пилы является пра-
вильная регулировка. Если вам кажется, что ваша
пила распиливает неточно, необходимо проверить
все регулировки и установки. Обратите внимание
также на тот факт, что если вы меняете одну регу-
лировку, она часто оказывает влияние на другие ре-
гулировки. Лучше всего проверить все регулировки
во время устранения неисправности.
