Неисправность Возможная причина Действия по устранению

Частая поломка

пильной ленты

1.Заготовка слабо зажата в тисках

2.Неправильно выбрана скорость или

подача

3.Слишком большое расстояние между

зубьями пильной ленты

4. Твёрдый материал заготовки

5.Неправильное натяжение пильной ленты

6.Зубья пильной ленты контактируют с

заготовкой до запуска двигателя пилы

7.Пильная лента трется о фланец шкива

8.Разрегулированы направляющие

подшипники

1.Правильно зажать заготовку

2.Отрегулировать скорость или подачу

3.Заменить пильную ленту с меньшим

шагом зубьев

4.Использовать пильную ленту с меньшим

расстоянием между зубьями и более

низкую скорость

5. Отрегулировать натяжение пильной

ленты

6. Приводить пильную ленту в контакт с

заготовкой после запуска электродвигателя

7.Отрегулировать смещение пильной ленты

8.Отрегулировать направляющие

подшипники

Пильная лента

тупится раньше

предусмотренного

срока

эксплуатации

1.Зубья слишком крупные для данного

материала

2.Слишком высокая скорость

3.Неправильное давление подачи

4.Твердые участки или окалина на

заготовке

1.Использовать пильную ленту с более

мелкими зубьями

2.Уменьшить скорость

3.Уменьшить давление подачи

4. Удалить окалину, использовать заготовки

из однородного материала

Износ пильной

ленты сбоку/сзади

1.Износ направляющих подшипников

пильной ленты

2.Неправильно отрегулированы

направляющие подшипники пильной ленты

3.Ослабла фиксация направляющей

(верхней / нижней)

1.Заменить

2.Отрегулировать в соответствии с

руководством

3. Закрепить фиксацию направляющей

Отрыв зубьев от

пильной ленты

1. Зубья слишком крупные для данной

работы

2.Слишком большое давление подачи,

слишком низкая скорость

3.Вибрация заготовки

4..Нагрузка на углубления между зубьями

1.Использовать пильную ленту с более

мелкими зубьями

2.Уменьшить давление, увеличить скорость

3.Крепко зажать заготовку в тисках

4.Использовать полотно с более крупными

зубьями или удалить налипшие опилки

щеткой

Электродвигатель

перегревается

1.Слишком сильное натяжение пильной

ленты

2.Слишком большое натяжение приводного

ремня

3.Необходима смазка червячного

редуктора

4.Пильное полотно защемляется в

заготовке

1.Уменьшить натяжение пильной ленты

2.Уменьшить натяжение приводного ремня

3.Проверить, при необходимости долить

4. Проверить правильность установки

заготовки

Плохое качество

распила

1.Большое давление подачи

2.Направляющие подшипники

отрегулированы неправильно

3.Недостаточное натяжение пильной ленты

4.Тупая пильная лента

5.Неправильная выбрана скорость

пильной ленты

6.Расстояние между направляющими

пильной ленты слишком большое

7.Незакреплены направляющие пильной

ленты

1.Уменьшить давление

2.Отрегулировать направляющие

подшипники

3.Увеличить натяжение пильной ленты

4.Заменить пильную ленту

5.Отрегулировать скорость

6.Отрегулировать расстояние между

направляющими пильной ленты

7.Закрепить направляющие

Двигатель не

запускается

Нет напряжения1.

Неисправный магнитный пускатель2.

Выгорела пусковая обмотка двигателя3.

Слишком длинный удлинительный 4.

шнур

Проверьте наличие напряжения1.

Обратиться в Сервис для ремонта 2.

Обратиться в Сервис для ремонта3.

Замените удлинитель.4.

Двигатель не

развивает полную

мощность

1. Низкое напряжение

2. Сгорела обмотка или обрыв в обмотке

3. Слишком длинный удлинительный шнур

1. Проверить напряжение в сети

2. Обратиться в Сервис для ремонта.

3. Замените удлинитель.

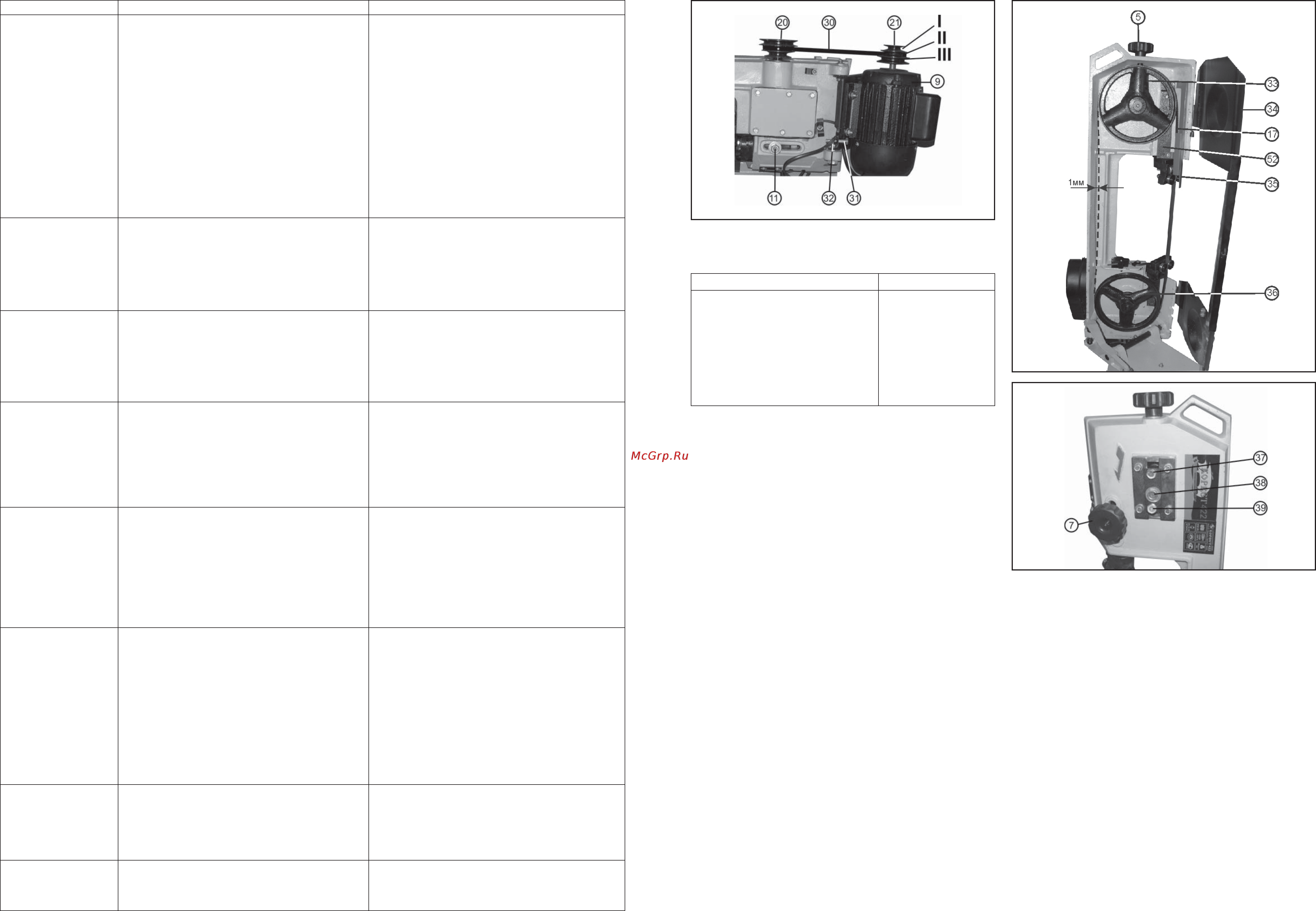

9.1.5. На Рис.9 ремённый привод ленточной пилы

изображён для наглядности без кожуха привода.

Таблица 2

Материал Скорость (м/мин)

Нержавеющая или

легированная сталь,

подшипниковая бронза,

мягкая сталь,

Твердая латунь или бронза,

мягкая латунь,

Алюминий и другие мягкие

материалы

20 м/мин

30 м/мин

50 м/мин

9.2. Регулировка натяжения пильной ленты, замена

пильной ленты (Рис.10)

ПРЕДУПРЕЖДЕНИЕ: Перед заменой и изменением

скорости пильной ленты крайне важно ещё раз убе-

диться, что ленточная пила выключена из сети, вил-

ка шнура электропитания извлечена из питающей

розетки.

9.2.1. Убедиться, что ленточная пила отключена. Уста-

новить раму (26) Рис.7 вертикальное положение п.п.

8.5.2.- 8.5.3.

9.2.2. Выкрутить два винта фиксации кожуха (34), от-

крыть кожух (34).

9.2.3. Выкрутить два винта фиксации кожуха (35), снять

кожух (35).

9.2.4. Маховиком натяжения пильной ленты (5) осла-

бить натяжение пильной ленты (17). Заменить пильную

ленту (17), установить и закрепить кожух (35).

9.2.5. Как показано на Рис.10 приложить небольшое уси-

лие в плоскости пильной ленты (17).

9.2.6. Регулировка натяжения пильной ленты (17) произ-

водить вращением маховика натяжения пильной ленты

(5).

9.2.7. Чрезмерное натяжение пильной ленты (17) может

привести к её обрыву, а недостаточное натяжение к про-

скальзыванию на шкивах (33 и36).

9.2.8. Закрыть и зафиксировать винтами кожух (34).

9.3. Регулировка смещения пильной ленты (Рис. 10,

11)

9.3.1. Перед началом работы и периодически в процессе

работы производить контроль положения пильной лен-

ты на шкивах (33 и 36). Нормальное положение пильной

ленты (17) на шкивах (33 и 36) строго по середине.

9.3.2. Для регулировки положения пильной ленты (17)

необходимо ослабить фиксацию болта (38), регулиров-

ку производить болтами (37 и 38), по окончании регули-

ровки положение зафиксировать болтом (38).

9.4. Регулировка нижней и верхней направляющих пиль-

ной ленты (Рис. 12,13)

9.4.1. Для выполнения качественной работы при усло-

вии увеличения срока службы пильной ленты необхо-

димо постоянно следить за настройкой направляющих

пильной ленты (40 и 49).

9.4.2. Для регулировки верхней направляющей пильной

ленты (40) ослабить фиксацию болта (41), переместить

верхнюю направляющую пильной ленты (40) таким об-

разом, чтобы упорный подшипник (42) находился в не-

посредственной близости к торцу пильной ленты (17),

положение зафиксировать болтом (41).

9.4.3. Для перемещения направляющих подшипников

(45) в поперечном направлении необходимо ослабить

фиксацию гаек (43) шестигранник эксцентричной оси

(44) вращать гаечным ключом (не комплектуется), уста-

новить подшипники (45) таким образом, чтобы расстоя-

ние между пильной лентой (17) и направляющими под-

шипниками (45) составляло 0,03 мм с каждой стороны

пильной ленты (17), зафиксировать положение гайками

(43).

9.4.4. Для регулировки нижней направляющей пильной

ленты (49) ослабить фиксацию болта (46), переместить

нижнюю направляющую пильной ленты (49) таким об-

Рис. 9

Рис. 10

Рис. 11
