МАРКА

ГОД

ВЫПУСКА

ОБЪЕМ

ДВИГАТЕЛЯ

ТИП КПП

ТИП

ПРИВОДА

МОДЕЛЬ

Состав изделия:

Болт М8х20

Кронштейн 1

Кронштейн 2

Экран

Шайба 8 ув.

2 шт

4 шт

1 шт

6 шт

24 Нм

Момент затяжкиКол-воНаименование

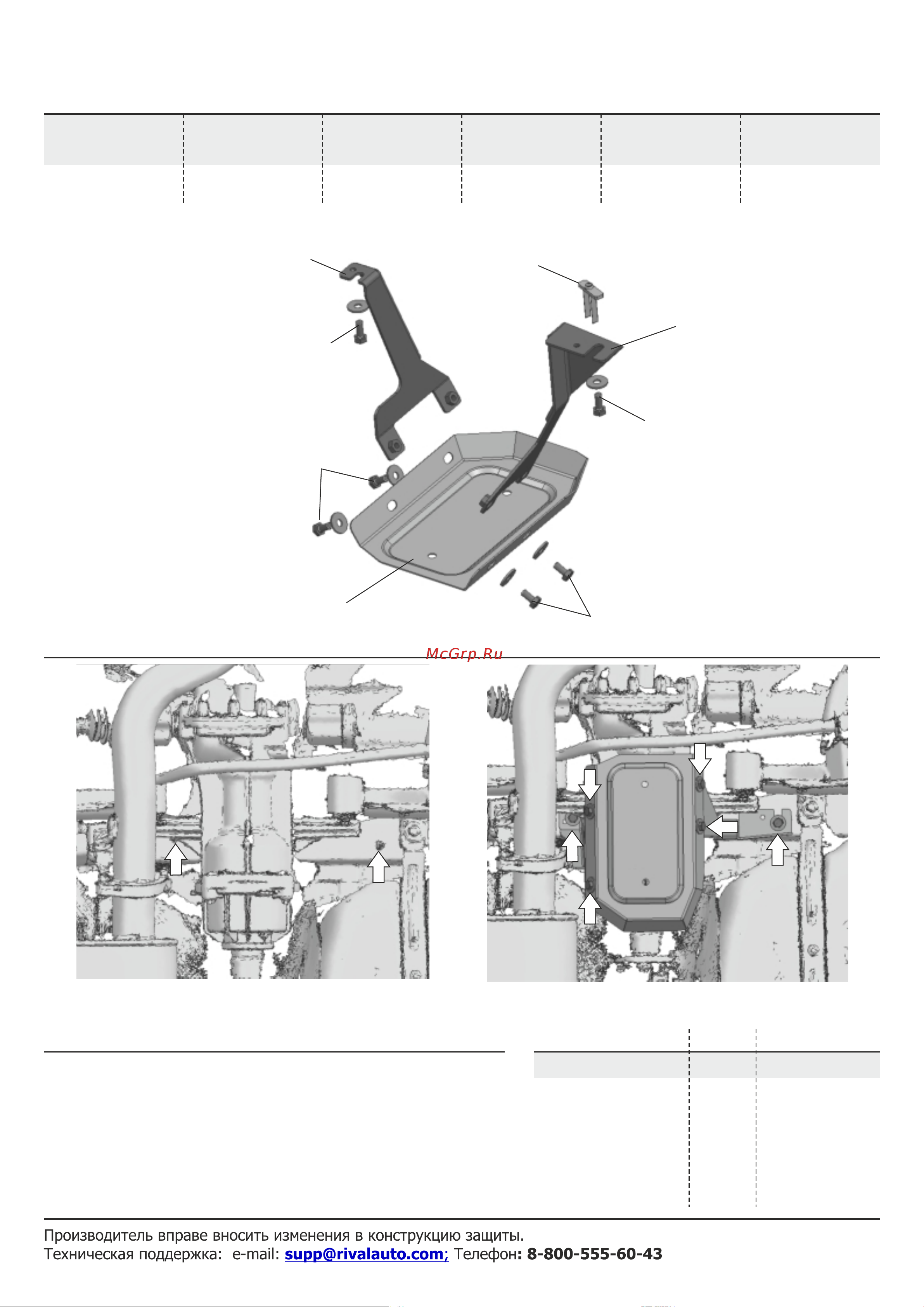

Инструкция по установке:

1. Установить гайку закладную в позиции (А). Вкрутить болт М8х20 с

шайбой 8 ув. в позициях (А) и (Б) (Рис.1).

2. Завести кронштейны открытыми пазами на установленные болты

в позициях (А) и (Б). (Рис.2).

3. Установить защиту на установленные кронштейны. Закрепить

болтами М8х16 с шайбами 8 ув. в позициях (В) (Рис.2).

4. Затянуть все резьбовые соединения с необходимым усилием.

Использование пневмоинструмента запрещено.

2021-

2.0

АКПП

ПОЛНЫЙ

EXEED

Экран

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ЗАЩИТА РЕДУКТОРА

111.0954.1/333.0954.1

Шайба 8 ув.

Болт М8х16

Кронштейн 1

Кронштейн 2

Шайба 8 ув.

Болт М8х20

Шайба 8 ув.

Болт М8х20

Шайба 8 ув.

Болт М8х16

Рис.1

Рис.2

Гайка закладная
