Закрепить кронштейн левый (2) и правый (3) с помощью болтов М10х1,25х40 (10),

шайб 10 пружинных (14) и шайб 10 увеличенных (15).

К установленным закладным закрепить кронштейн левый (2) и правый (3) с

помощью болтов М10х1,25х40 (10), шайб 10 пружинных (14) и шайб 10

увеличенных (15). Далее в левый и правый лонжероны установить закладные

М12х1,25 (4).

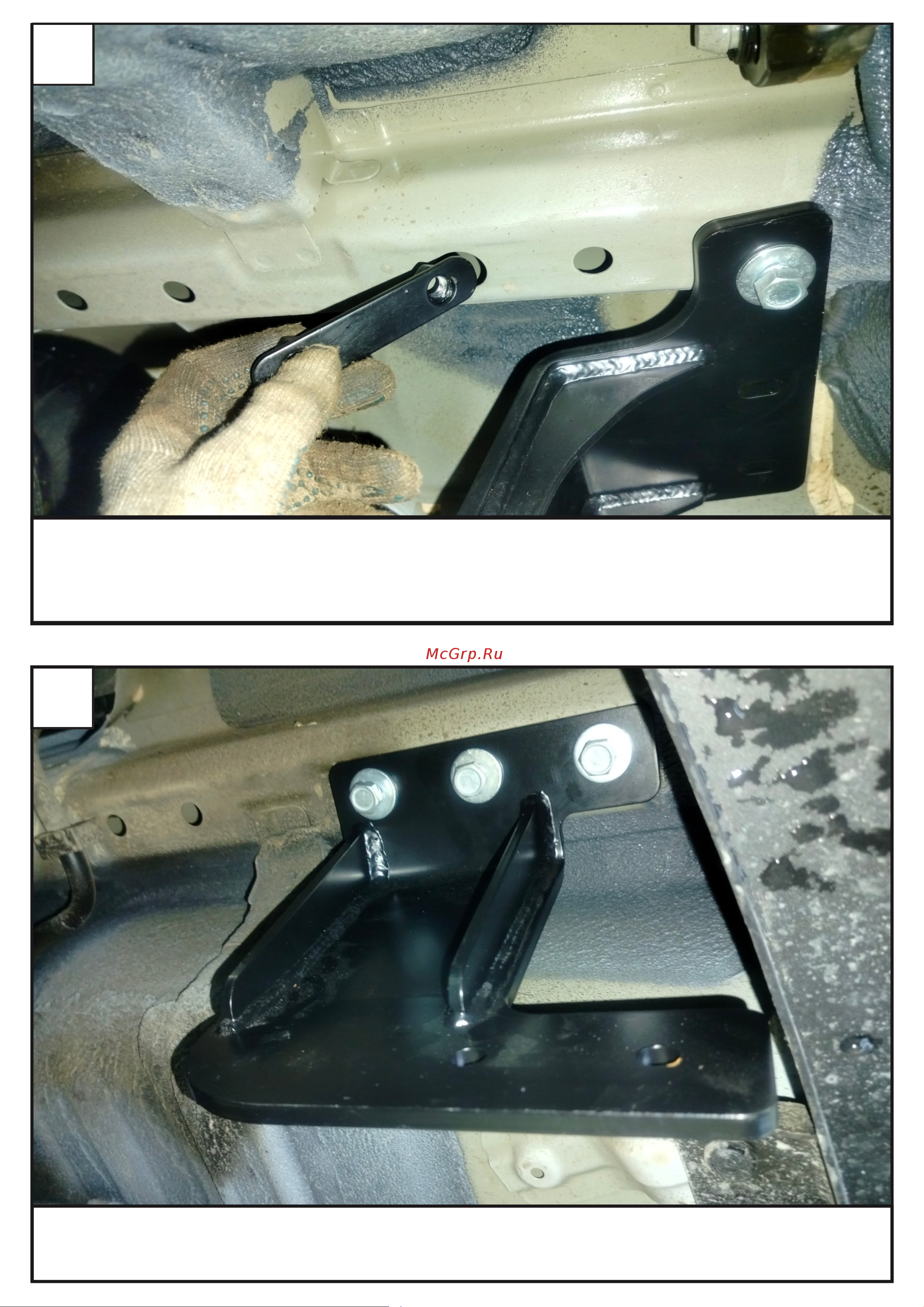

1. Установить закладную (4) в правый лонжерон

рамы. С другой стороны аналогично.

2.Демонтировать крепление электропроводки от

правого лонжерона рамы. С другой стороны

аналогично.

3. Установить кронштейн (2), закрепив его к

установленным закладным с помощью гаек

М12х1,25 (14), шайб М12 пружинных 12 (18) и шайб

12 (19). С другой стороны аналогично.

4. Установить балку (1), закрепив ее к кронштейнам с

помощью болтов М12х1,25х40 (12), шайб 12

пружинных (18) и шайб 12 (19).

5. Установить усиливающий кронштейн (4), закрепив его к закладной в

раме с помощью гаек М12х1,25 (19), шайб 12 увел. (23) и шайб 12

пружинных (24) .

6. Выкрутить штатный болт кронштейна бампера и после установить

закладную (6) в раму автомобиля и . На закладную установить две

проставки 1 (7).

7. Установить правый кронштейн (3), закрепив его с помощью болта

М12х1,25х40 (14), болта М12х1,25х50 (15), шайб 12 (22), шайб 12

пружинных (24) и гаек М12х1,25 (19) .

8. К установленным кронштейнам закрепить балку (1) с помощью

болтов М12х1,25х40 (14),шайб 12 (22), шайб 12 пружинных (24) и гаек

М12х1,25 (19).

9. Затянуть все резьбовые соединения - сначала балку с кронштейнами,

после кронштейны к лонжеронам. Момент затяжки: М12= 81Нм.

10. Установить кронштейн под розетку (13) с помощью болта М8х80

(18), шайбы 8 (25), шайбы 8 увел. (26), шайбы 8 пружинных (27) и

гайки М8 (21). Момент затяжки М8=25 Нм.

11. Установить переходник (9), закрепив с помощью штифта (11) и

шплинта (12). Зафиксировать переходник болтом М10х20 (17) -

фиксацию использовать без нагрузки. Установить на переходник шар

(10), закрепив гайкой М24 (29) с шайбой 24 пружинной (28). Момент

затяжки: M24=95 Нм.
