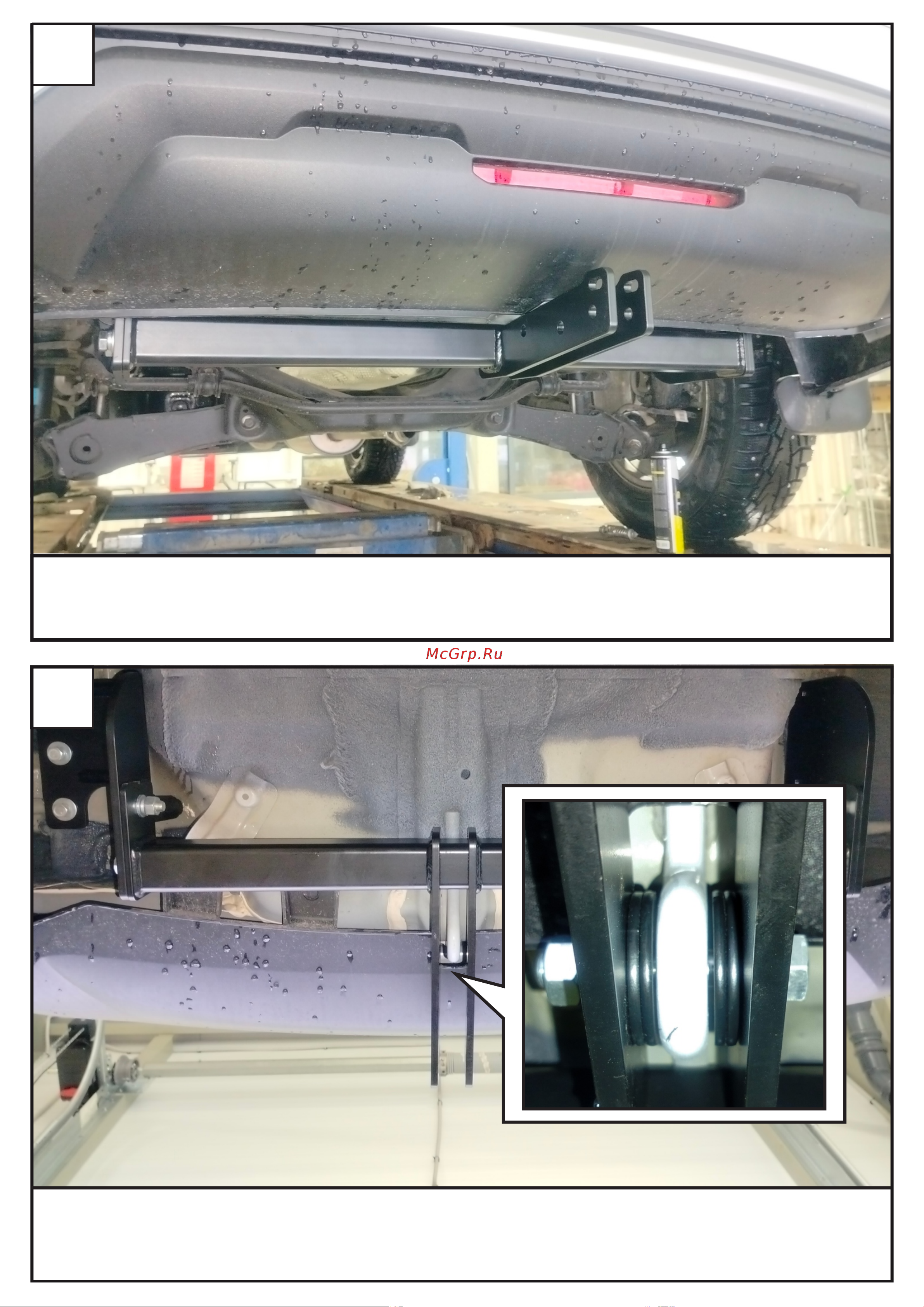

Закрепить балку к штатной буксировочной петле с помощью проставок 3 мм (6),

проставок 4 мм (7), болта М12х1,25х70 (12), гайки М12х1,25 (13), шайбы 12

пружинной (16) и шайб 12 (17).

Прогнать резьбовые отверстия балки (1) при помощи метчика М12х1,25. Затем

установить балку, закрепив ее к кронштейнам с помощью болтов М12х1,25х40 (11),

гаек М12х1,25 (13), шайб 12 пружинных (16) и шайб 12 (17).

1. Установить закладную (4) в правый лонжерон рамы. С другой

стороны аналогично.

2. Демонтировать крепление электропроводки от правого

лонжерона рамы. С другой стороны аналогично.

3. Установить кронштейн (2), закрепив его к установленным

закладным с помощью гаек М12х1,25 (14), шайб М12 пружинных

12 (18) и шайб 12 (19). С другой стороны аналогично.

4. Установить балку (1), закрепив ее к кронштейнам с помощью

болтов М12х1,25х40 (12), шайб 12 пружинных (18) и шайб 12

(19).

5. Затянуть все резьбовые соединения: сначала балку с

кронштейнами, затем кронштейны к раме. Моменты затяжки:

М12=81 Нм. Закрепить проводку на штатное место.

6. Установить кронштейн под розетку (9) с помощью болта М8х80

(10), шайбы 8 (16), шайбы 8 увел. (17), шайбы 8 пружинной (15)

и гайки М8 (13). Момент затяжки: М8=25 Нм.

7. Установить переходник (5), закрепив с помощью штифта (7) и

шплинта (8). Зафиксировать переходник болтом М10х20 (11) -

фиксацию использовать без нагрузки. Установить на переходник

шар (6), закрепив гайкой М24 (21) с шайбой 24 пружинной (20).

Момент затяжки: M24=95 Нм.
