ПИЛА БЕНЗИНОВАЯ ЦЕПНАЯ

пильную цепь больше не следует затачивать, ее необходимо заменить на новую.

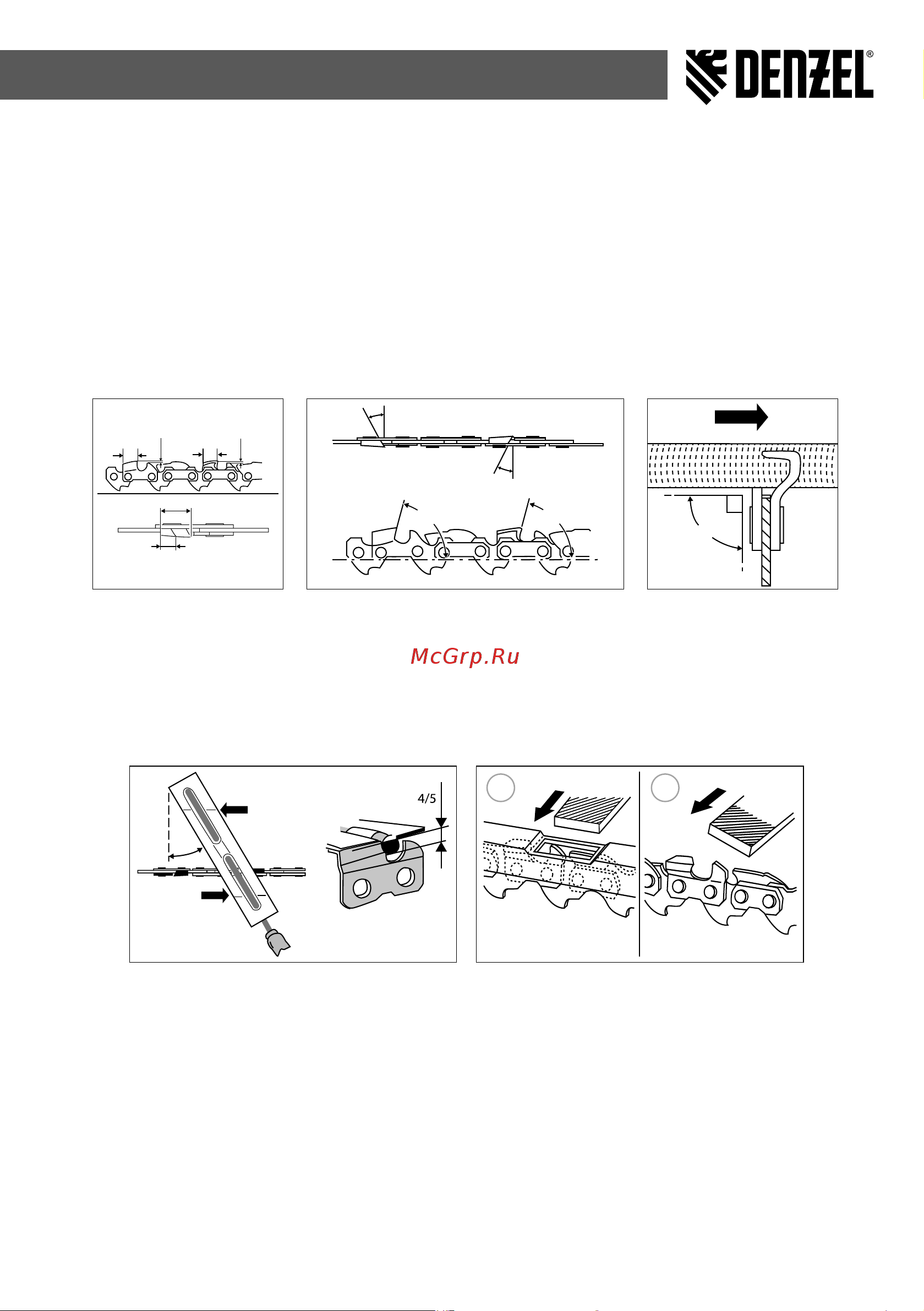

Расстояние между ограничителем глубины и режущей кромкой определяет толщину зажима (рис. 29).

Угол затачивания, равный 30°, должен быть одинаковым у всех пильных зубьев. Неравные углы при-

водят к неравномерному движению цепи, повышают износ и могут привести к ее разрыву! Передний

угол пильного зуба пилы, равный 85°, образуется естественным путем за счет глубины проникновения

круглого напильника. Если ведение предписанного напильника правильно, то передний угол пильных

зубьев бензопилы образуется сам собой (рис. 30).

Для заточки необходимо использовать специальный держатель с круглым напильником ø4 мм. Обыч-

ные круглые напильники для этой цели непригодны. Заточку следует производить только движением

напильника вперед (по направлению стрелки). При движении напильника назад следует снизить давле-

ние на инструмент (рис. 31).

min

ɦɦÝ)

ɦɦ

Ý)

ɦɦ

Ý)

90°

85Û 85Û

30Û

Рис. 29 Рис. 30 Рис. 31

Сначала затачивается самый короткий пильный зуб. Его длина является заданной длиной для затачива-

ния всех остальных зубьев пильной цепи. Напильник следует вести, как показано на рисунке. Держатель

напильника облегчает его ведение во время затачивания, на нем нанесена маркировка правильного

угла заточки в 30° (маркировку следует выровнять в направлении пильной цепи). Он ограничивает глу-

бину проникновения (4/5 диаметра напильника) (рис. 32).

30º

Рис. 32 Рис. 33

Даже незначительное превышение зубца ограничителя глубины необходимо сточить специальным пло-

ским напильником. Ограничитель глубины следует закруглить спереди.

В конце процесса затачивания необходимо проверить высоту ограничителя глубины с помощью цепно-

го измерительного шаблона (рис. 33).
