Orion StarBlast Astro [11/13] Регулировка первичного зеркала

Регулировку вторичного зеркала лучше проводить в

ярко освещенном месте, направив телескоп на яр-

кую поверхность, вроде белой бумаги или стены.

Также полезным будет поместить лист белой бума-

ги в трубе телескопа напротив гнезда окуляра (т.е. с

другой стороны от вторичного зеркала). Используя

крестовую отвертку, ослабьте три маленьких винта

выравнивания в центре втулки с четырьмя лапками

на несколько оборотов. Теперь удерживайте зерка-

ло (будьте внимательны – не касайтесь поверхности

зеркал), поворачивая большой винт в центре с по-

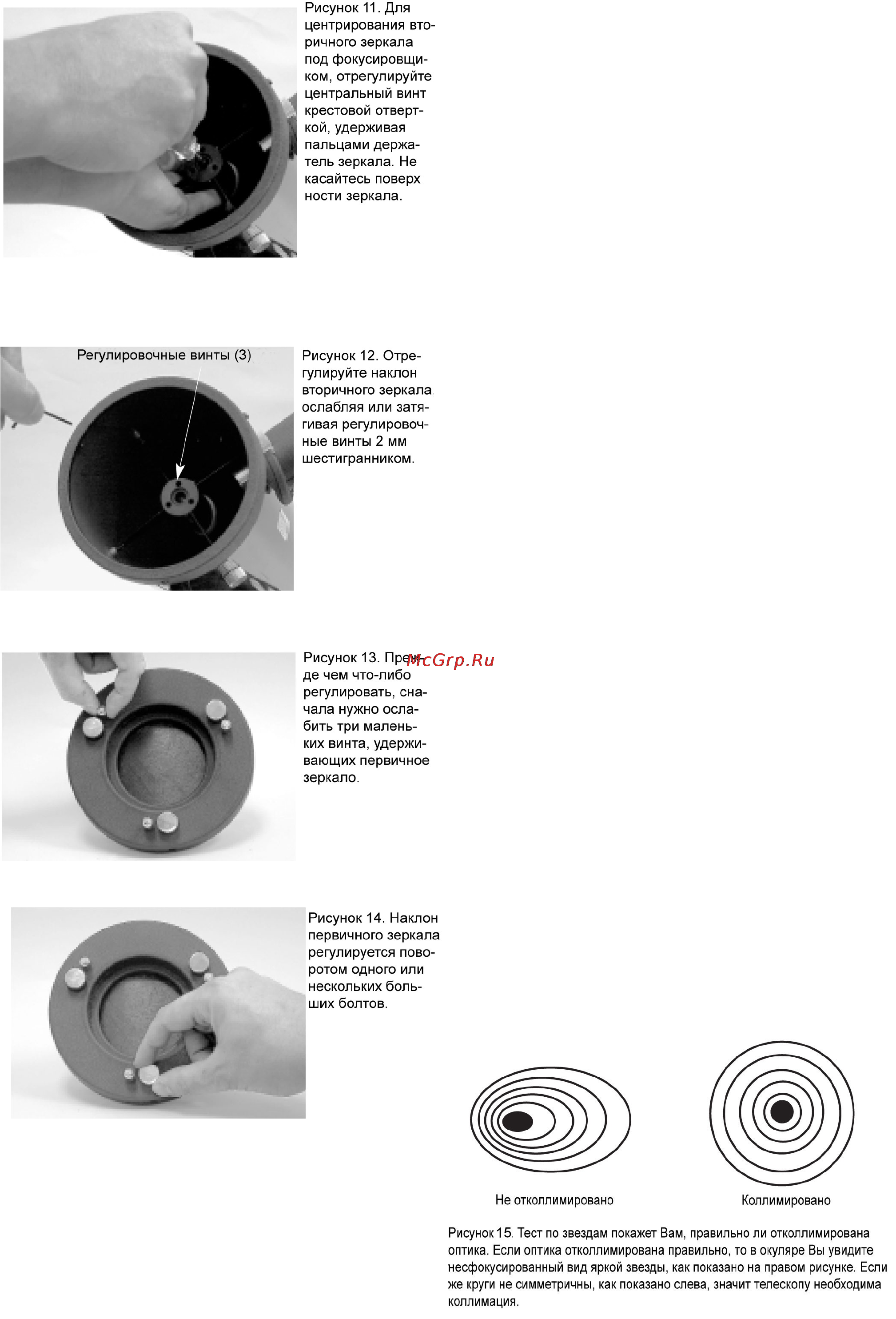

мощью крестовой отвертки (см. рис.11). Поворот

винта по часовой стрелке перемещает зеркало к

открытому концу оптической трубы, против часовой стрелки – к первичному зеркалу.

Примечание: Выполняйте все действия аккуратно, не погните лапки втулки.

После центрирования вторичного зеркала в трубе

гнезда окуляра поворачивайте держатель зеркала

до тех пор, пока отражение первичного зеркала не

будет центрировано во вторичном зеркале насколь-

ко возможно. Центрирование может быть не абсо-

лютно точным, но это нормально. Теперь равномер-

но затяните три маленьких винта для фиксации по-

ложения вторичного зеркала.

Если отражение первичного зеркала не видно во

вторичном зеркале, как показано на рис.10c, необхо-

димо отрегулировать наклон вторичного зеркала.

Это делается посредством поочередного ослабле-

ния одного из трех винтов при затягивании других

двух, как показано на рис.12. Задача состоит в том, чтобы центрировать отражение первичного зеркала во

вторичном зеркале, как показано на рис.10d. Не стоит беспокоиться, если отражение вторичного зеркала

(самый маленький круг, с "точкой" коллимационной

крышки в центре) окажется вне центра. Следующий

шаг поможет это исправить.

Регулировка первичного зеркала

Окончательная регулировка производится с первич-

ным зеркалом. Регулировка требуется, если вторич-

ное зеркало центрировано под гнездом окуляра, от-

ражение первичного зеркала находится по центру

вторичного зеркала, но маленькое отражение вто-

ричного зеркала (с "точкой" коллимационной крыш-

ки) находится вне центра (как на рис.10d).

Наклон первичного зеркала регулируется при помо-

щи трех спарок коллимационных винтов с обратной

стороны оптической трубы. Регулировка наклона

зеркала осуществляется методом "тяни-толкай",

включающим регулирование каждой спарки колли-

мационных винтов.

Для начала ослабьте маленькие винты, фиксирую-

щие первичное зеркало (рис.13).

Попробуйте ослабить или затянуть один из

больших коллимационных винтов пальцами

(рис.14). Взгляните в гнездо окуляра: отражение

вторичного зеркала должно приблизиться к центру

первичного. С коллимационной крышкой и меткой

центра зеркала это очень легко: просто смотрите,

двигается ли "точка" коллимационной крышки бли-

же или дальше от кольца в центре первичного
