Orion StarBlast Astro [4/13] Высота и азимут
![Orion StarBlast Astro [4/13] Высота и азимут](/views2/1111805/page4/bg4.png)
17.Коллимационная крышка
Эта маленькая крышка надевается на фокусировщик и используется для выравнивания оптики. Этот про-
цесс описывается в Приложении А.
Содержание
Сборка……………………………………………………………………………………………………………….4
Начало работы……………………………………………………………………………………………………..4
Использование телескопа………………………………………………………………………………………..6
Обслуживание и уход……………………………………………………………………………………………..9
Характеристики…………………………………………………………………………………………………….9
Приложение А: Выравнивание зеркал…………………………………………………………………………9
Приложение В: Чистка оптики………………………………………………………………………………….11
Сборка
Сборка телескопа-рефлектора StarBlast очень проста. Вынимаете его из упаковки, устанавливаете на
стол и находите следующие аксессуары:
- Искатель EZ Finder II (2)
- 17-мм окуляр Explorer II (1)
- 6-мм окуляр Explorer II (11)
Установка искателя

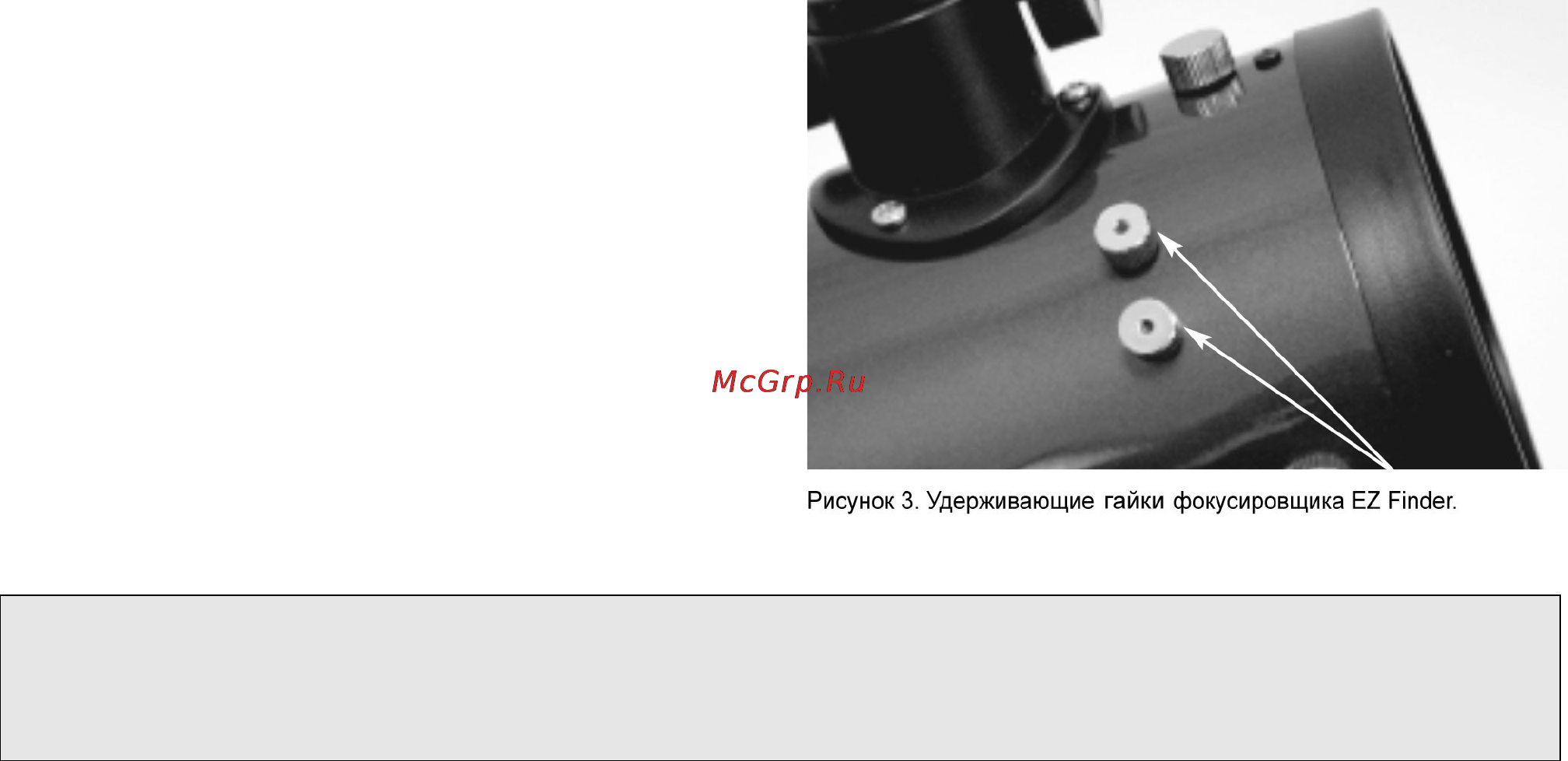

Открутите две металлических гайки с оптической
трубы (рис.3). Установите кронштейн искателя на
два штифта с резьбой, как показано на рис.1. Закру-
тите гайки обратно на штифты, фиксируя искатель.
Установка окуляра
Ослабьте фиксирующие винты окуляра (14).
Вставьте 17-мм окуляр Explorer II (1) в фокусиров-
щик и зафиксируйте его винтами. 6-мм окуляр
Explorer II (11) Вы можете уложить в раму для оку-
ляров (10).
Теперь телескоп полностью собран и должен выгля-
деть так, как показано на рис.1. Для использования
телескопа снимите с оптической трубы защиту от
пыли. По завершении наблюдений наденьте ее
обратно.
ВНИМАНИЕ: Во избежание повреждения глаз никогда — даже на мгновение — не смот-
рите на Солнце в телескоп или искатель без профессионального солнечного
фильтра, закрывающего лицевую часть инструмента. Дети могут пользоваться
телескопом только под надзором взрослых.
Начало работы
Знакомиться с основными функциями телескопа лучше в дневное время, чтобы не действовать наугад но-
чью, во время астрономических наблюдений. Найдите место на улице, где будет достаточно про-
странства для перемещения телескопа и есть хорошо видимый объект на расстоянии минимум 400 м. Не
обязательно, чтобы телескоп стоял абсолютно ровно, но установить его нужно на относительно ровную
поверхность.
Телескоп-рефлектор StarBlast отлично подходит для астрономических наблюдений ночью и не очень хо-
рошо подходит для дневных наблюдений, так как изображение в окуляре перевернуто вверх ногами.
Установка телескопа
Одним из самых главных преимуществ телескопа-рефлектора StarBlast является его компактность. Благо-
даря его маленькой длине Вы можете установить его на землю, а сами комфортно усесться рядом. Если
Вы хотите поднять его, чтобы использовать стоя или сидя, Вам потребуется подставка под него, напри-
мер, стол или ящик из-под бутылок.
