6. СБОРКА И ПОДГОТОВКА К РАБОТЕ

6.1. Сборка

Извлеките газонокосилку из упаковочной коробки.

Внимание! Трос рычага останова двигателя и трос рычага привода на колеса

соединены с газонокосилкой, при этом рукоятки отсоединены. Будьте осторожны.

Не повредите тросы, извлекая газонокосилку из коробки.

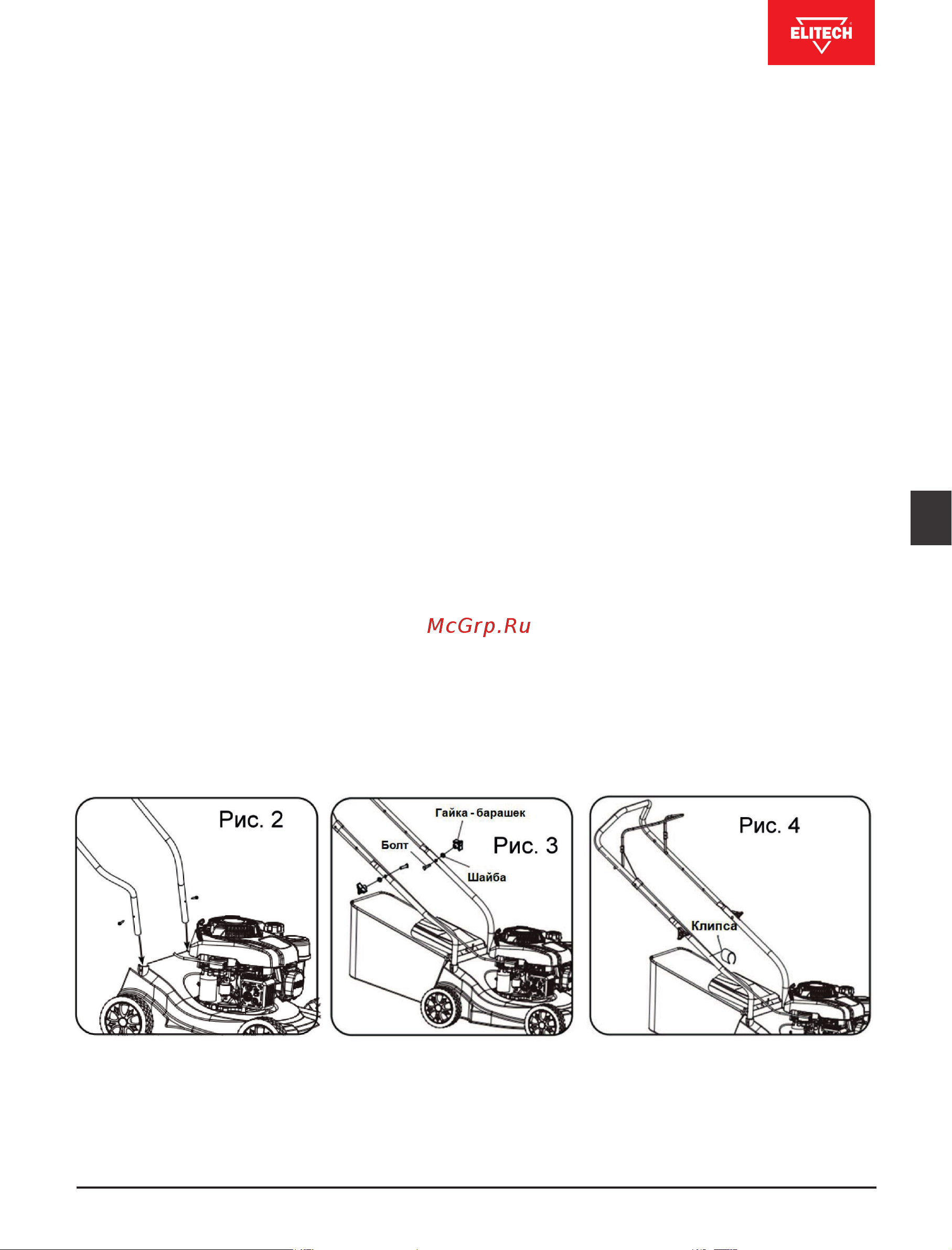

Сборка рукояток управления

Установите нижнюю часть рукояток управления в корпус газонокосилки, в зад-

ней части режущей деки и зафиксируйте её с помощью винтов с каждой из сторон

(рис. 2)

Соедините верхнюю часть рукояток с нижней (рис. 3). Зафиксируйте их соеди-

нение с помощью болта, шайбы и гайки барашка с каждой стороны.

Зафиксируйте положение кабеля управления клипсой на рукоятках (Рис. 4)

Сборка травосборника

Соедините рамку из металлического прутка с матерчатым мешком травосбор-

ника из материи (рис. 5).

Убедитесь, что пластиковые зажимы полностью закреплены на металличе-

ской рамке.

1 – м я г к а я н а к л а д к а н а р у к о я т к и

2 - в е р х н я я ч а с т ь р у к о я т о к

3 – р ы ч а г о с т а н о в а д в и г а т е л я

4 – га й к а – ба р а ш е к

5 - н и ж н я я ч а с т ь р у к о я т о к

6 – т ра во сб ор н ик

8 – праймер (топливоподкачивающий

насос

9 – задние колёса

1 0 – к р ы ш к а м а с л я н о г о ба к а

11 – режущая дека

12 – свеча зажигания и её защитный

колпачок

13 – ручка стартера

14 – откидная заслонка

15 – передние колёса

16 – паспорт изделия
