МАРКА

ГОД

ВЫПУСКА

ОБЪЕМ

ДВИГАТЕЛЯ

ТИП КПП

ТИП

ПРИВОДА

МОДЕЛЬ

Состав изделия:

Болт М8х16

Демпфер

Кронштейн 1

Кронштейн 2

Кронштейн 3

Экран

Шайба 8

5 шт

1 шт

5 шт

24 Нм

Момент затяжкиКол-воНаименование

Инструкция по установке:

1. Ослабить штатный крепёж в позициях (А) (рис.1).

2. Завести кронштейны открытыми пазами на ослабленный крепёж

(А).

3. Установить защиту на установленные кронштейны. Закрепить

болтами М8х16 с шайбами 8 в позициях (Б) (рис.2 )

4. Затянуть все резьбовые соединения с необходимым усилием.

Использование пневмоинструмента запрещено.

2024

2.0

Робот

ПОЛНЫЙ

Jaecoo

Экран

Демпфер

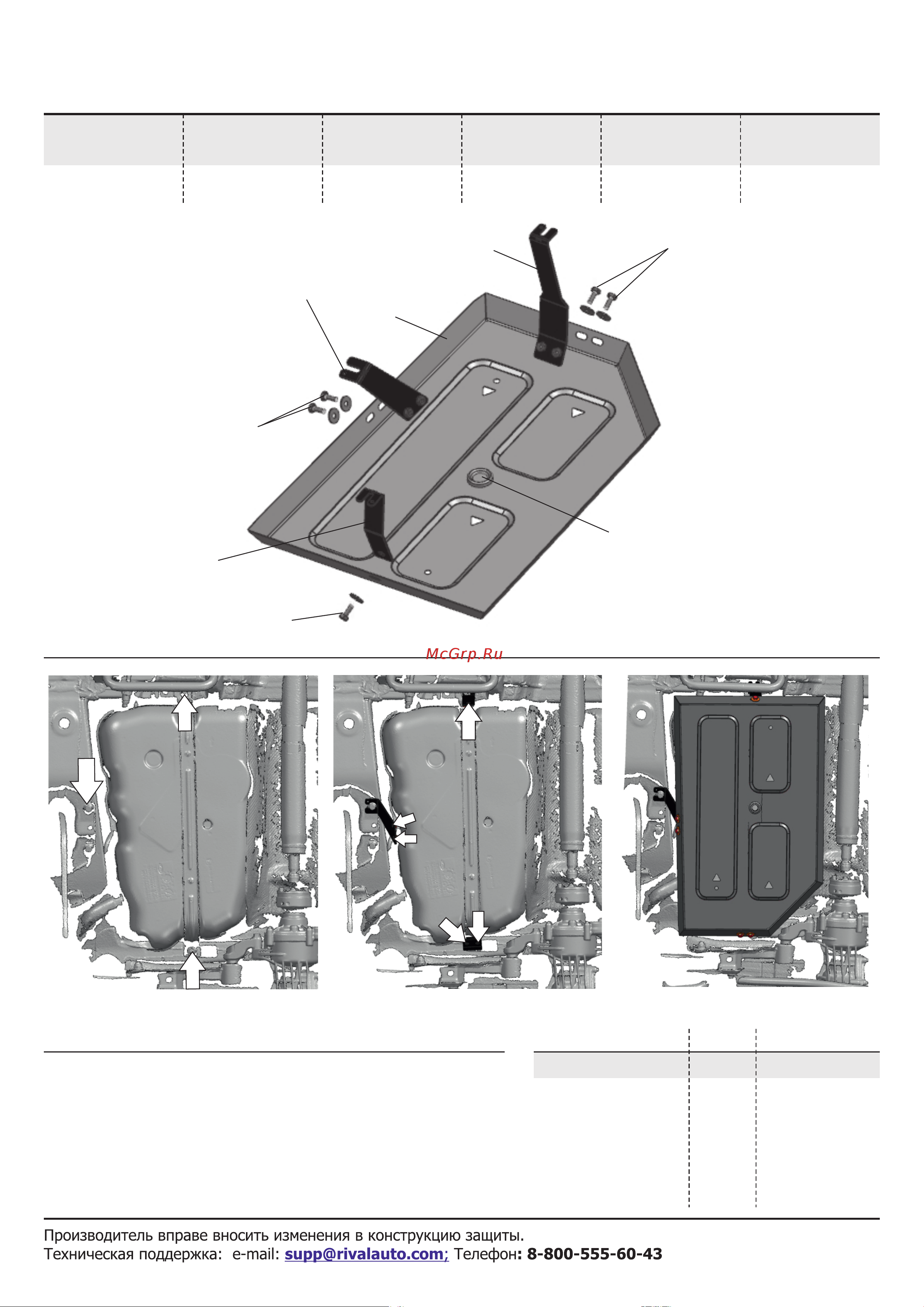

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ЗАЩИТА ТОПЛИВНОГО БАКА

111.00949.1

Шайба 8

Болт М8х16

Кронштейн 1

Кронштейн 2

Кронштейн 3

Шайба 8

Болт М8х16

Шайба 8

Болт М8х16

Рис.1

Рис.2

Рис.3
