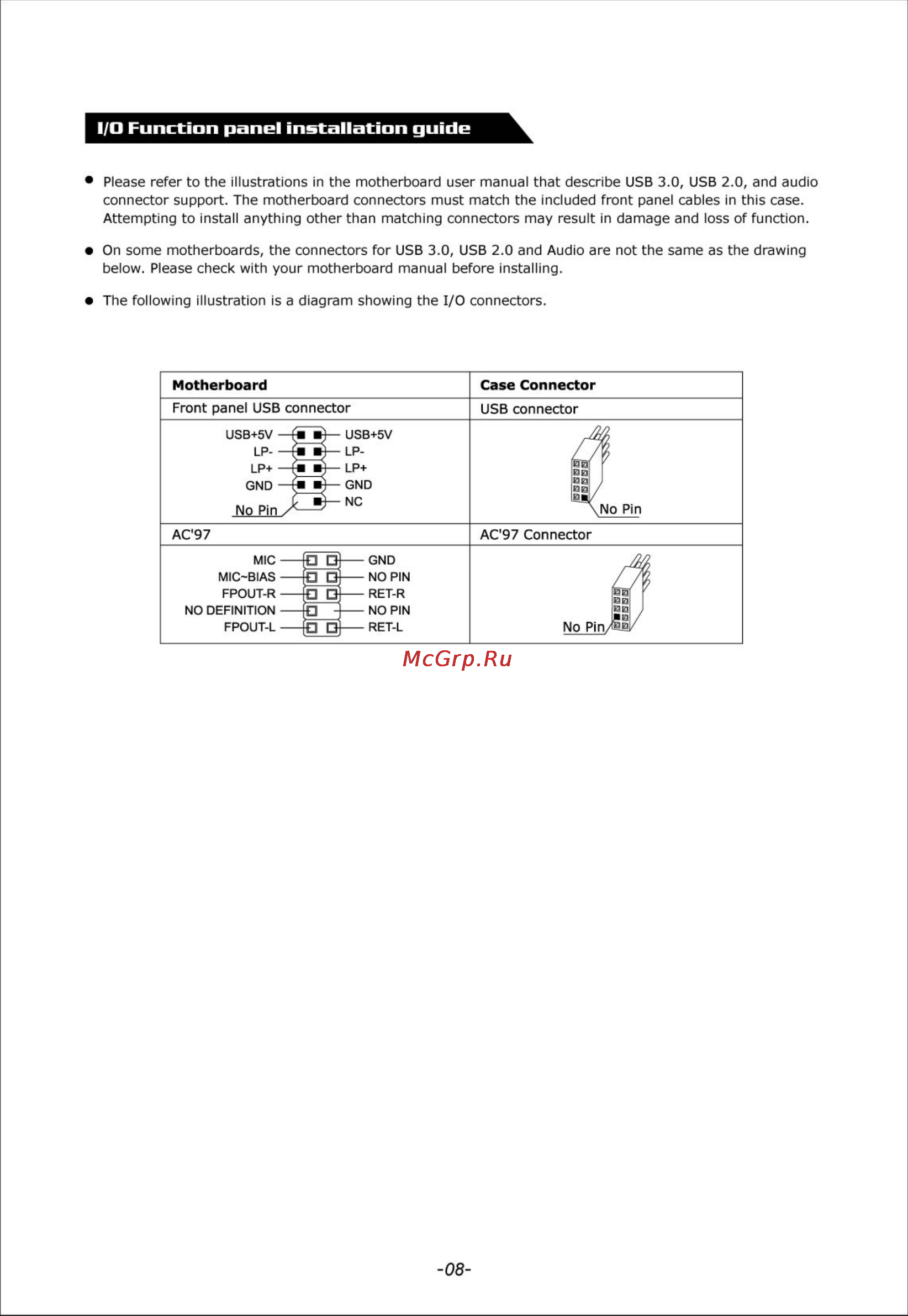

I O Function panel installation guide Please refer to the illustrations in the motherboard user manual that describe USB 3 0 USB 2 0 and audio connector support The motherboard connectors must match the included front panel cables in this case Attempting to install anything other than matching connectors may result in damage and loss of function On some motherboards the connectors for USB 3 0 USB 2 0 and Audio are not the same as the drawing below Please check with your motherboard manual before installing The following illustration is a diagram showing the I O connectors Motherboard Front panel USB connector USB 5V USB 5V LP t LPLP LP GND GND No Pin NC AC 97 GND NO PIN RET R NO PIN RET L 08
