De Dietrich 7699475 Руководство по эксплуатации онлайн [20/80] 882507

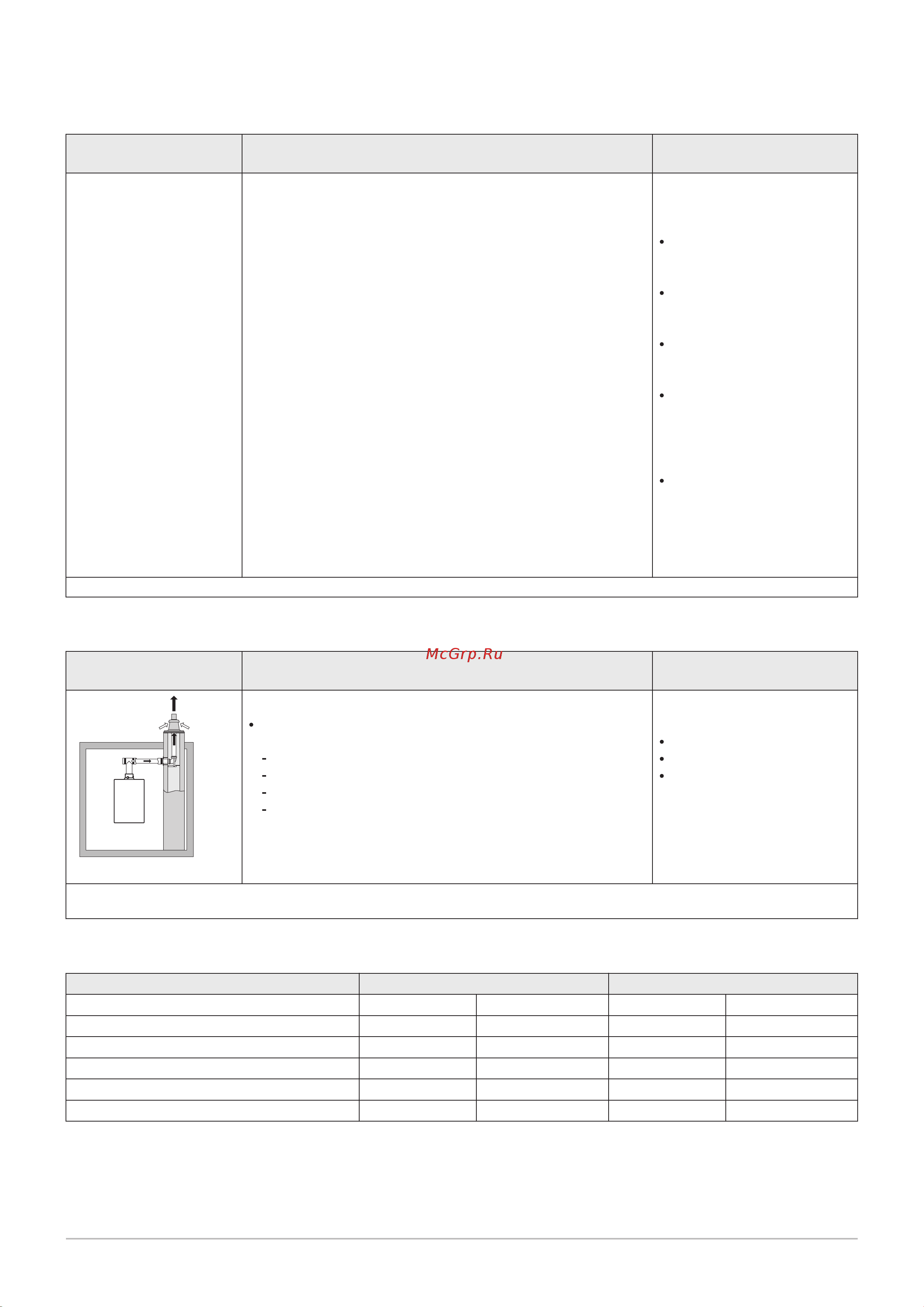

![De Dietrich 7699475 Руководство по эксплуатации онлайн [20/80] 882507](/views2/2121793/page20/bg14.png)
Таб 9 Тип подключения дымохода: C
63(X)
Принцип Описание Авторизованные производи
тели
(1)
Данный тип установки поставляется производителем без си
стемы подачи воздуха и отвода дымовых газов.
При подборе материала не
обходимо учитывать следую
щее:
Сконденсированная вода
должна попадать обратно в
котел.
Материал должен быть ус
тойчив к температуре ды
мовых газов данного котла.
Максимально допустимая
рециркуляция составляет
10%.
Отверстия для подачи воз
духа и отвода дымовых га
зов не должны распола
гаться на противоположных
стенах.
Минимально допустимый
перепад давлений между
подачей воздуха и отводом
дымовых газов составляет
-200 Па (включая ветровую
нагрузку -100 Па).
(1) Материал должен удовлетворять предъявляемым требованиям, изложенным в соответствующей главе.
Таб 10 Тип подключения дымохода: C
93(X)
Принцип
(1)
Описание Авторизованные производи
тели
(2)
AD-3000931-01
Исполнение с закрытой камерой сгорания
Подача воздуха и отвод продуктов сгорания через трубо
провод в шахте или в канале:
Коаксиальный.
Подача воздуха через существующий канал.
Отвод дымовых газов через крышу.
Вход трубопровода подачи воздуха находится в той же
зоне давления, куда выходят продукты сгорания.
Соединительные элементы и
окончание для крыши:
Cox Geelen
Poujoulat
Ubbink
(1) См. таблицу с требованиями к шахтам или трубопроводам.
(2) Материал должен удовлетворять предъявляемым требованиям, изложенным в соответствующей главе.
Таб 11 Минимальные размеры шахты или канала C
93(X)
Версия (D) Без подачи воздуха С подачей воздуха
Жесткий 80 мм Ø 130 мм □ 130 x 130 мм Ø 140 мм □ 130 x 130 мм
Жесткий 100 мм Ø 160 мм □ 160 x 160 мм Ø 170 мм □ 160 x 160 мм
Жесткий 150 мм Ø 200 мм □ 200 x 200 мм Ø 220 мм □ 220 x 220 мм
Коаксиальный 80/125 мм Ø 145 мм □ 145 x 145 мм Ø 145 мм □ 145 x 145 мм
Коаксиальный 100/150 мм Ø 170 мм □ 170 x 170 мм Ø 170 мм □ 170 x 170 мм
Коаксиальный 150/200 мм Ø 270 мм □ 270 x 270 мм - -
4 Подготовка установки
20 AMC Pro 7725160 - v.01 - 12062019
